Esta sin acabar pero la idea es esta. Creo que es mas sencillo y practico exponer casos concretos.

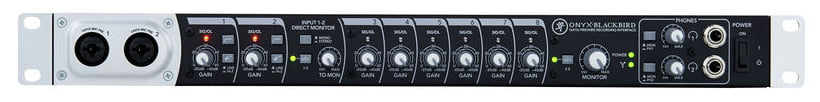

Empezamos por ejemplo por aqui... De izquierda a derecha...

Cable IEC:
Tensión de alimentación. Entre 100V y 250V en función de la regulación.

Conectores Firewire 400 / IEEE1394:
Datos. Protocolo estándard

Conectores BNC:
Envían Wordclock, señal de sincronía. Posiblemente a la frecuencia de reloj de audio. Entre 44khz y 192khz.

Conectores ADAT opticos - TOSLink. Normalmente soporta 8 canales más sincronía y protocolo de corrección de errores en 16/24bit a frecuencias entre 32/48khz. Al subir la frecuencia a 88/96khz, 4 canales.

6 conectores Jack (TRS???) 1/4" / 7mm. Probablemente balanceados, aunque no está indicado.
Transportan señal analógica. Tampoco se indica el nivel de la señal que transporta.

Conectores "combo" JAck XLR.

6 conectores Jack TRS 1/4" / 7mm. Éstos serán estéreo por necesida al tener que llevar 2 señales separadas + masa.

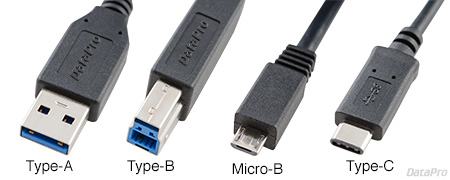

Por cierto, te has dejado los nuevos USB tipo C, que según parece van a ser compatibles con Thunderbolt en tamaño y protocolo.



Leeros el reportaje, está bastante bien explicado.
http://hipertextual.com/2015/03/que-es-usb-type-c

Mičter escribió:

Conectores BNC

¿Es un conector BNC como el de los osciloscopios y RF?

#2



1- Conector IEC de red electrica

https://es.wikipedia.org/wiki/Conector_IEC



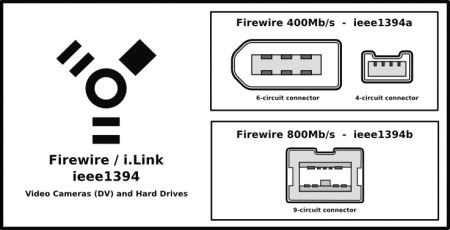

2- Conector Fireware tipo 400 6 pins para conexion PC/Mac doble (digital)

https://es.wikipedia.org/wiki/IEEE_1394

http://server-die.alc.upv.es/asignaturas/lsed/2003-04/0.Firewire/PROTOCOLO.htm#intro

http://mediafilebackup.blogspot.com.es/2013/12/tipos-de-cables-firewire-iee1394.html








3- Conector coaxial Word Clock In/Out (sync)

https://www.hispasonic.com/foros/word-clock/98691

https://www.hispasonic.com/foros/hay-tarjetas-adat-pero-sin-word-clock/324597

https://www.hispasonic.com/foros/ayuda-word-clock/284037

https://www.hispasonic.com/foros/duda-sobre-scarlett-18i20-word-clock-spdif/476997

https://www.hispasonic.com/foros/si-conecto-adat-sincroniza-world-clock/493966



4- Conector ADAT In/Out doble (digital)

https://es.wikipedia.org/wiki/ADAT

http://protocolossonido.weebly.com/adat.html



5- Conector TRS 6.3mm Balanced Out (mono individuales o pares estereo)(analog)

https://es.wikipedia.org/wiki/Jack_(conector)

https://www.hispasonic.com/foros/conexiones-jack-mono-stereo-balance-unbalance/477820



6- Conector Combi (TRS/TS/XLR) Unbalanced/Balanced (analog)

http://www.neutrik.com/en/xlr/combo-i-series/



7- Conector Insercion I/O doble (diferenciar de doble conector Send/Return)(analog)

https://en.wikipedia.org/wiki/Insert_(effects_processing)

https://www.hispasonic.com/foros/diferencia-entre-efecto-insert-auxiliar/329785

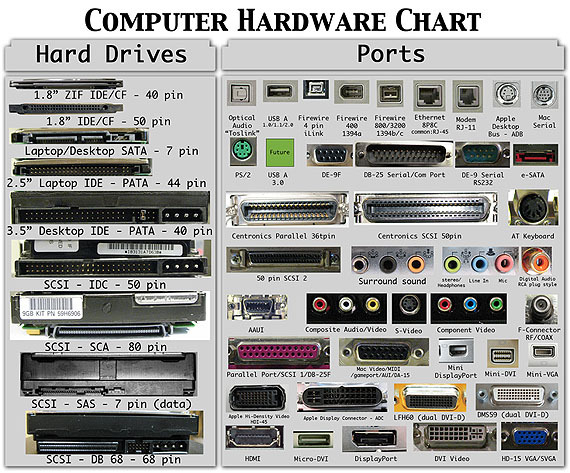

Mas conectores informaticos...

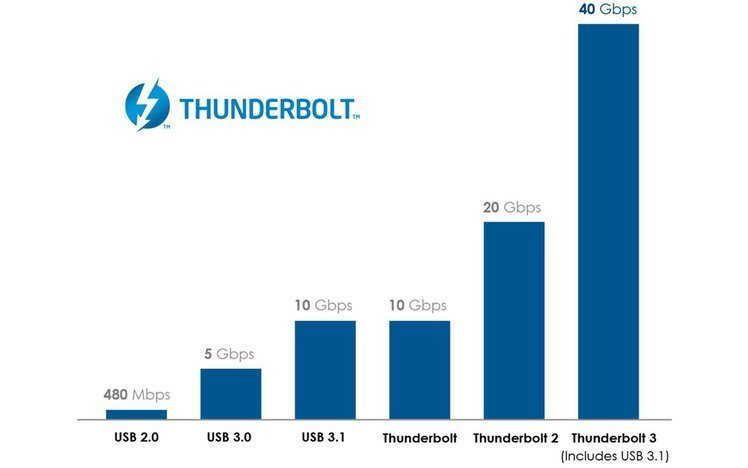

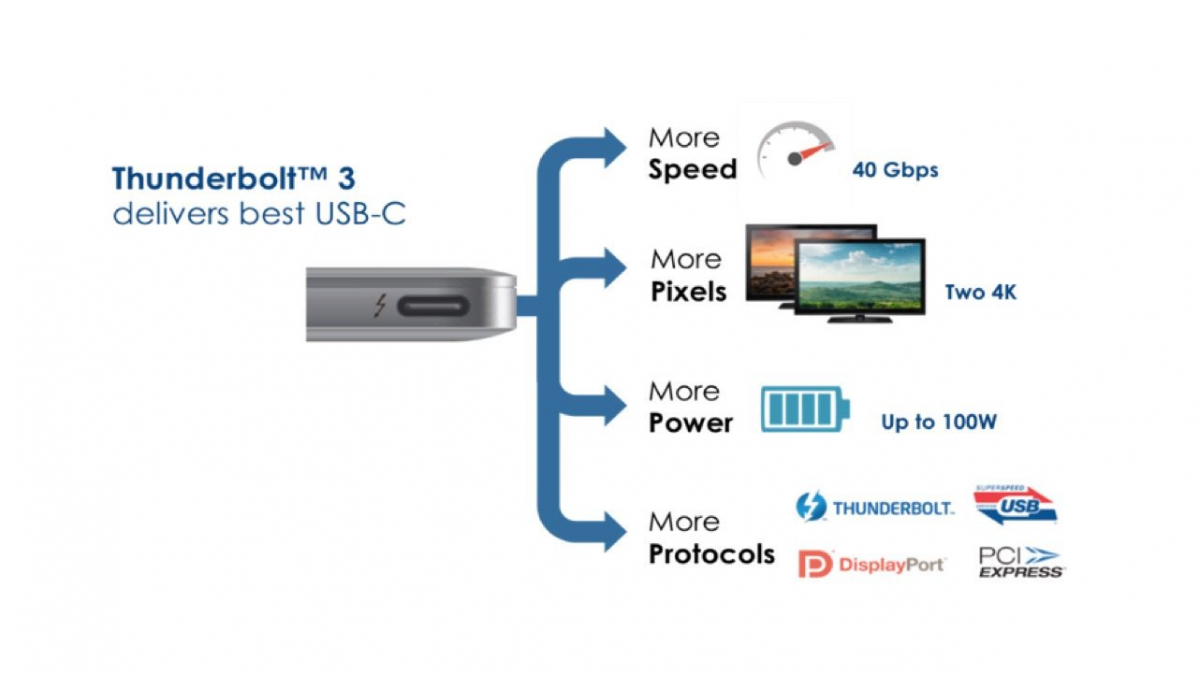

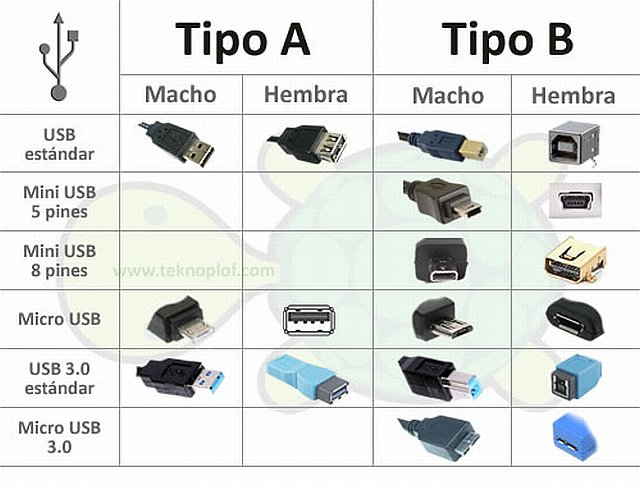

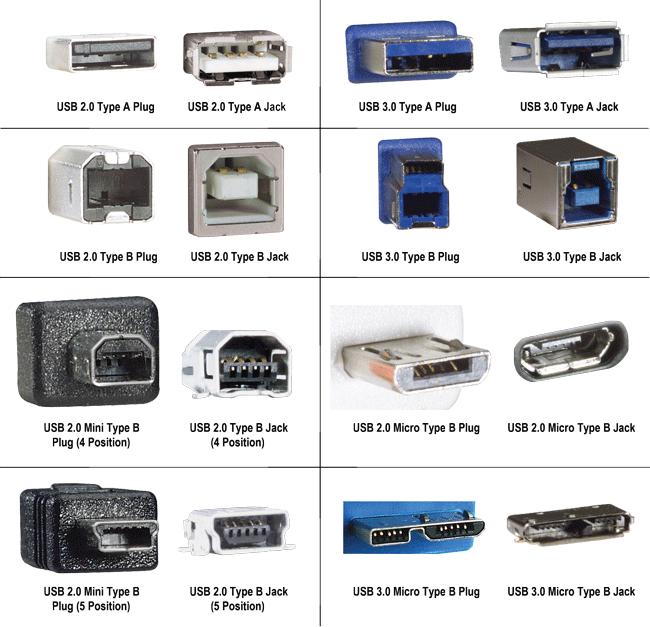

Actualizaciones USB 3.x , USB C y Thunder 3.x





[ Imagen no disponible ]





[ Imagen no disponible ]











http://hipertextual.com/2015/03/que-es-usb-type-c

https://www.unocero.com/2015/06/03/thunderbolt-3-se-convierte-a-usb-c/

https://es.wikipedia.org/wiki/Universal_Serial_Bus

#2






Diferencia en el conector combi 1 y 2 con respecto a los traseros 3,4,5,6,7 y 8...para instrumentos de Alta Impedancia como guitarras electricas. Si en medio actuase una Di, podria "plug-uearse" al combi Micro-Linea 3 a 8.

https://en.wikipedia.org/wiki/High_impedance

Una de bravas... y otra de protocolos...


http://protocolossonido.weebly.com/io.html

Expansion para #2 y punto 3


https://www.hispasonic.com/reportajes/esoterismo-wordclock/41774

Una ayudita...


https://www.hispasonic.com/foros/xlr-aes-ebu-etc/220429








Expansion para #6 y punto 4

https://es.wikipedia.org/wiki/TOSLINK

AΩ escribió:

Expansion para #2 y punto 3

https://www.hispasonic.com/reportajes/esoterismo-wordclock/41774

Queria decir Expansion para #6 y punto 3

La verdad que hoy en dia se puede ver "cualquier conector en cualquier equipo"...


Los mas confusos podrian ser:

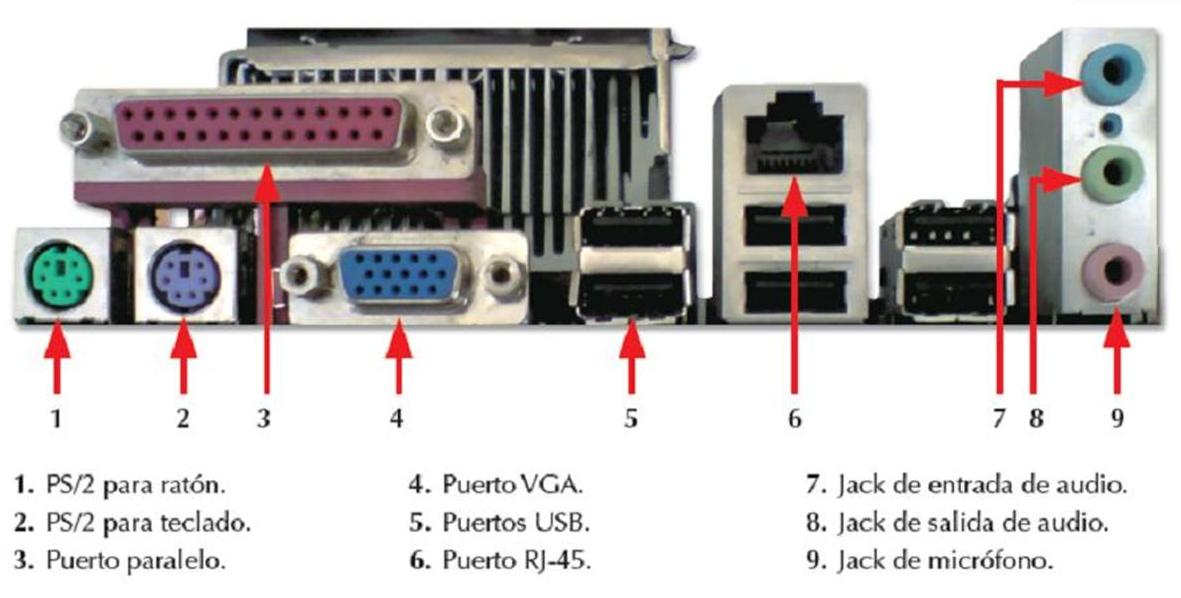

- Conectores de la familia D-Sub(miniature) de forma paralela o en serie. Mas conocidos en antiguas impresoras como puerto paralelo o en video como VGA. En audio se utiliza para abreviar conectores XLR por espacio y (¿puede que tambien?) para interconectar equipos.

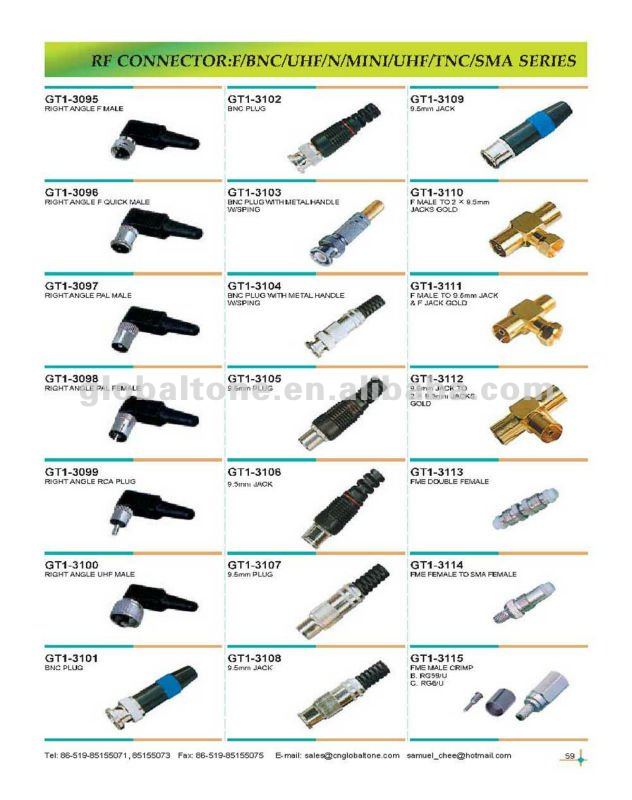

- Conectores BNC utilizado en RF tipo radio/TV y equipos de medicion. En audio se utiliza para sincronia (Word Clock) entre equipos que juegan en AD/DA y su falta de eficacia produce el llamado Jitter.

- Conectores RCA que puede transmitir audio analogico o digital siempre desbalanceado (o asimetrico) por llevar solo dos elementos.

- Conectores Jack con dos elementos (TS) o tres (TRS) para transportar señal analogica balanceada (asimetrica) o desbalanceada.

- Conectores RJ45 mas conocidos en las redes y conexiones LAN / Ethernet tipicas. En audio se utilizan para ¿interconectar equipos que conlleven un amplio ancho de banda y para mover audio entre servidores?.




Resumen generico conectores y protocolos...

http://es.ccm.net/contents/cables-y-conectores-2688566633

http://protocolossonido.weebly.com/especiacuteficos-de-sonido.html

Dentro de #13

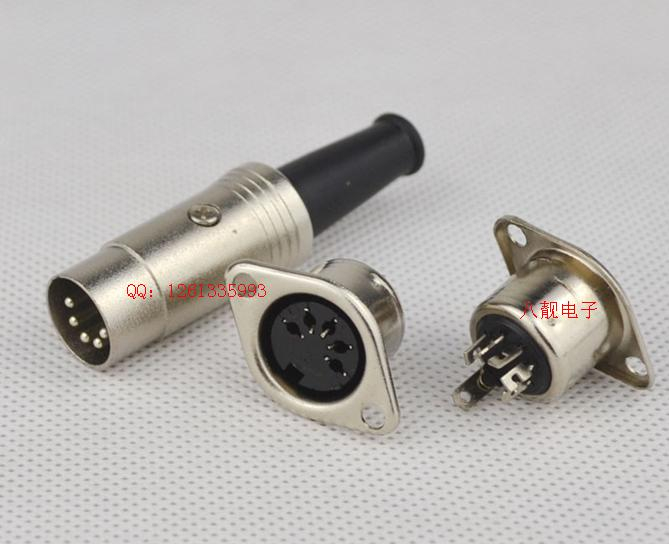

- Conectores de la familia DiN...


Los mas conocidos son el Din 5 pines para MiDi, el S-Video para audio/video y el PS/2 de los antiguos mouse y teclados de computer. El conector estandar MiDi fue a mi entender (y supongo que para mas personas) un error pues es demasiado grande y costoso, cuando un miniJack 3,5mm TRS hace la misma funcion y de hecho se esta viendo por la miniaturizacion de equipos. Vease Arturia BeatStep.


https://es.wikipedia.org/wiki/Conector_DIN

https://es.wikipedia.org/wiki/Conector_Mini-DIN








[ Imagen no disponible ]

AΩ escribió:

- Conectores BNC utilizado en RF tipo radio/TV y equipos de medicion. En audio se utiliza para sincronia (Word Clock) entre equipos que juegan en AD/DA y su falta de eficacia produce el llamado Jitter.

Tambien utilizado dentro del protocolo de comunicacion de audio MADI / MADI-X
