Hace ya unos cuantos meses compre de segunda mano un convertidor AD/DA Behringer Ultramtch Pro SRC2496
http://www.behringer.com/EN/Products/SRC2496.aspx
https://www.thomann.de/es/behringer_ultramatch_pro_src_2496.htm?sid=f13c96c34af84f3ab11154be33780869
lo compre por que habia conseguido el esquema electronico y me apetecia intentar hacerle alguna modificacion.
Mi sorpresa al abrirlo fue el encontrar una fuente de alimentacion lineal de buena calidad y chips de conversion muy decentes, su mayor limitacion parecia estar en la seccion analogica, sobre todo en el AD y la calidad de los condensadores de acople que estas usaban.
Despues de unos meses de darle vueltas recientemente he llegado a la version final de la modificacion y como no tengo una segunda unidad sin modificar para comparar lo que he hecho es compararlo con el convertidor AD/DA que venia usando hasta ahora, un RME ADI-2:
http://www.rme-audio.de/en_products_adi_2.php
https://www.thomann.de/es/rme_adi_2_addawandler.htm
El ADI-2 es un convertidor que cuesta mas de 4 veces mas y que segun muchos tiene una relacion calida/precio muy buena (entre los que me incluyo)
La modificacion consiste en varias cosas:
1- Mejora del filtrado de la fuente de alimentacion.. mejorar el filtrado de la fuente reduce el rizado de la alimentacion y ademas mejora la capacidad de mantener el voltaje constante incluso con consumos grandes y repentinos (sonidos transitorios de baja frecuencia, como bombo, bajo.. etc..). Ademas el mejorar la estabilidad de la alimentacion hace que el reloj trabaje mas estable y se reduzca el jitter.

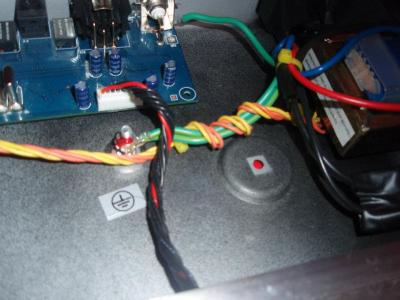

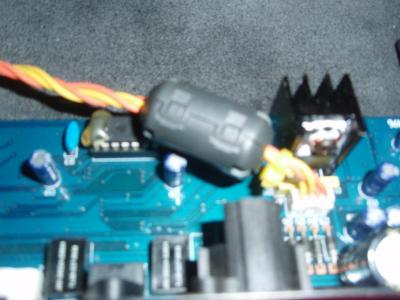

2- Mejora de la tecnica de cableado del transformador de alimentacion. El secundario del transformador lo he trenzado sobre si mismo y sobre el cable de tierra y ademas le he puesto una ferrita para mantener la alimentacion lo mas limpia posible.

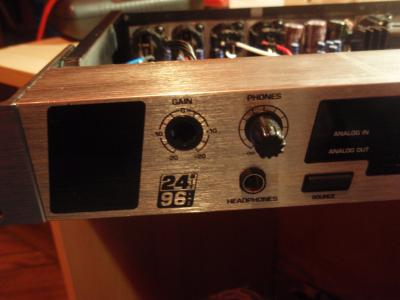

3- Eliminacion de la etapa de ganancia de la seccion analogica del AD. La entrada analogica del SRC2496 tiene un control de ganancia en el frontal y la verdad que es un desproposito total, la señal tiene que pasar por una seccion extra solo para controlar el nivel de entrada y ademas como esta etapa esta una placa distinta en el frontal, la señal tiene que andar paseandose de una placa a otra recogiendo ruido e interferencias.. he eliminado esta etapa totalmente

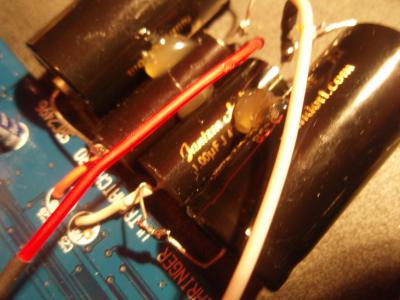

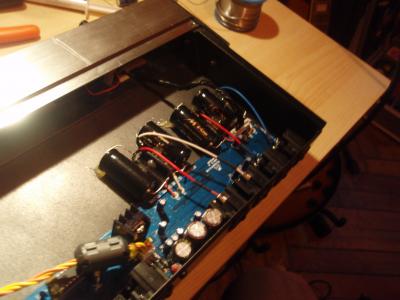

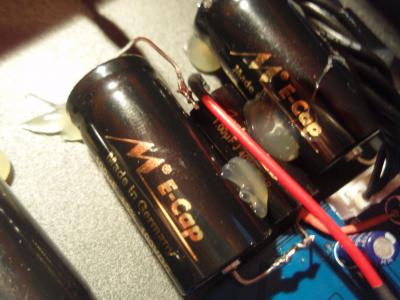

4- Cambio de los condensadores de acople de las secciones analogica AD y DA. He cambiado los condensadores de acople (por los que pasa la señal) de las secciones analogicas AD y DA, el src viene con unos pequeños condesadores electroliticos de 47uF/25V de lo peor.. los he cambiados por electroliticos bipolares de alto voltaje de la marca mundorf (se usan para filtros pasivos de altavoces) y ademas he aumentado la capacidad de los mismos para aumentar la respuesta en baja frecuencia (para que bajen mas), ademas de usar electroliticos de mejor calidad, he puesto unos condensadores MKP de alto voltaje de la marca jantzen en paralelo con los electroliticos para hacer mas lineal el acople a alta frecuencia.
La eleccion de los condensadores fue un proceso bastante lento hasta que di con los condensadores que mas me gustaron, que previsiblemente fueron los mas caros.
La comparativa se hizo con un micro hecho por mi, un clon de un AKG C12, el previo de micro un DAV electronics BG no. 1U y la salida del DAV se spliteo con un cable en "Y" para los dos convertidores AD, el ADI-2 y el SRC2496, cada convertidor estaba usando como maestro su reloj interno y se usaron dos ordenadores para grabar la señal de cada convertidor.
Cada fichero esta identificado, esto no pretende ser un juego de adivinanzas.. creo que las diferencias son sutiles pero lo suficientemente evidentes como para poder identificar cada convertidor asi que no le veo ningun sentido a andar con juegos y advinanzas.
Me encantaria que dieseis vuestra opinion en el sonido, las diferencias que escuchais y cual os gusta mas.. proximamente podre comparar estos dos convertidores con un SSL Xlogic Alphalink MADI AX y quizas con rosseta 800 y digi HD192, cuando tenga las muestras las subire a este hilo
muchas gracias por vuestras opiniones, yo os dare la mia en par de dias, procurare ser lo mas objetivo posible
http://www.behringer.com/EN/Products/SRC2496.aspx
https://www.thomann.de/es/behringer_ultramatch_pro_src_2496.htm?sid=f13c96c34af84f3ab11154be33780869
lo compre por que habia conseguido el esquema electronico y me apetecia intentar hacerle alguna modificacion.
Mi sorpresa al abrirlo fue el encontrar una fuente de alimentacion lineal de buena calidad y chips de conversion muy decentes, su mayor limitacion parecia estar en la seccion analogica, sobre todo en el AD y la calidad de los condensadores de acople que estas usaban.
Despues de unos meses de darle vueltas recientemente he llegado a la version final de la modificacion y como no tengo una segunda unidad sin modificar para comparar lo que he hecho es compararlo con el convertidor AD/DA que venia usando hasta ahora, un RME ADI-2:
http://www.rme-audio.de/en_products_adi_2.php
https://www.thomann.de/es/rme_adi_2_addawandler.htm
El ADI-2 es un convertidor que cuesta mas de 4 veces mas y que segun muchos tiene una relacion calida/precio muy buena (entre los que me incluyo)
La modificacion consiste en varias cosas:
1- Mejora del filtrado de la fuente de alimentacion.. mejorar el filtrado de la fuente reduce el rizado de la alimentacion y ademas mejora la capacidad de mantener el voltaje constante incluso con consumos grandes y repentinos (sonidos transitorios de baja frecuencia, como bombo, bajo.. etc..). Ademas el mejorar la estabilidad de la alimentacion hace que el reloj trabaje mas estable y se reduzca el jitter.
2- Mejora de la tecnica de cableado del transformador de alimentacion. El secundario del transformador lo he trenzado sobre si mismo y sobre el cable de tierra y ademas le he puesto una ferrita para mantener la alimentacion lo mas limpia posible.
3- Eliminacion de la etapa de ganancia de la seccion analogica del AD. La entrada analogica del SRC2496 tiene un control de ganancia en el frontal y la verdad que es un desproposito total, la señal tiene que pasar por una seccion extra solo para controlar el nivel de entrada y ademas como esta etapa esta una placa distinta en el frontal, la señal tiene que andar paseandose de una placa a otra recogiendo ruido e interferencias.. he eliminado esta etapa totalmente
4- Cambio de los condensadores de acople de las secciones analogica AD y DA. He cambiado los condensadores de acople (por los que pasa la señal) de las secciones analogicas AD y DA, el src viene con unos pequeños condesadores electroliticos de 47uF/25V de lo peor.. los he cambiados por electroliticos bipolares de alto voltaje de la marca mundorf (se usan para filtros pasivos de altavoces) y ademas he aumentado la capacidad de los mismos para aumentar la respuesta en baja frecuencia (para que bajen mas), ademas de usar electroliticos de mejor calidad, he puesto unos condensadores MKP de alto voltaje de la marca jantzen en paralelo con los electroliticos para hacer mas lineal el acople a alta frecuencia.
La eleccion de los condensadores fue un proceso bastante lento hasta que di con los condensadores que mas me gustaron, que previsiblemente fueron los mas caros.
La comparativa se hizo con un micro hecho por mi, un clon de un AKG C12, el previo de micro un DAV electronics BG no. 1U y la salida del DAV se spliteo con un cable en "Y" para los dos convertidores AD, el ADI-2 y el SRC2496, cada convertidor estaba usando como maestro su reloj interno y se usaron dos ordenadores para grabar la señal de cada convertidor.
Cada fichero esta identificado, esto no pretende ser un juego de adivinanzas.. creo que las diferencias son sutiles pero lo suficientemente evidentes como para poder identificar cada convertidor asi que no le veo ningun sentido a andar con juegos y advinanzas.
Me encantaria que dieseis vuestra opinion en el sonido, las diferencias que escuchais y cual os gusta mas.. proximamente podre comparar estos dos convertidores con un SSL Xlogic Alphalink MADI AX y quizas con rosseta 800 y digi HD192, cuando tenga las muestras las subire a este hilo
muchas gracias por vuestras opiniones, yo os dare la mia en par de dias, procurare ser lo mas objetivo posible
