Quiero compartir el proceso de la construcción de la cabina (Isobox) que estoy empezando a montar, para poder resolver dudas y que sirva de guia para quien este interesado en hacerse una propia.
Como base para la estrucctura voy a utilizar un par de tableros de aglomerado que he enconrtrado en Leroy.

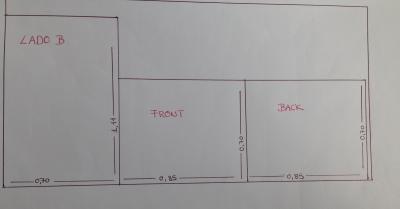

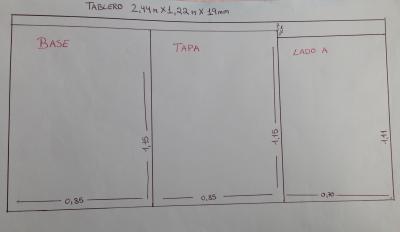

Las dimensiones son 2,44X1,22x19mm de grosor, dos tableros son todo lo que necesito para hacer una " caja" de 0,85X1,15X0,70 suficiente para pantallas o amplis no demasiado grandes, adjunto imagenes con todas las medidas , dibujos a escala 10cm-1m y todas las superficies interior y exterior.

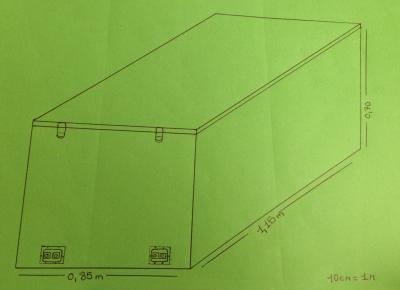

El exterior de la caja lo tapizare con alguna polipiel barata o algo más economico tipo fieltro o moqueta fina para que quede bien acabado, tambien instalare como veis en el dibujo don bandejas de conexiónes. Una con dos conectores XLR para los micros y otras dos Tr para pantalla o bien pinchar en la caja directamente el instrumento.
Para la acustica y el aislamiento tengo dos posibles opciones.
Tengo un rollo bastante de grande de aislante acustico contra impactos de una especie de latex que utilice en una instalación que hice de tarima flotante por lo que a pesar del resultado la utilizare ya que no me costara nada más que un poco de trabajo.
1- Aislante de suelo / copropen 2cm / absorvente piramidal.
2- Aislante de suelo "como si no hubiese un mañana" + absorvente piramidal.
Tengo varias razones por las que me gustaria sacar del proyecto el copropen una por que creo que no cumple como aislante si no simplemente como absorvente para acustica, por ahorro de dinero y por lo que he leido este material puede ser algo toxico aunque se dice que unicamente al incendiarse, estoy un poco verde con este material... Pero la idea de trabajar con materiales aunque sean minima insalubres no me agrada ¿Algun consejo?
Por precio en principio me he decantado por estos absorventes de Thomann ya que are un pedido con algunas cosas más.
https://www.thomann.de/es/the_takustik_hilon40.htm
Sale a 3.77 la unidad de 100x50x4mm de grosor y hacen falta 10 de estos absorventes, o bien 5 de estos otros que son un poco más caros pero más grande con un mejor margen de corte:
https://www.thomann.de/es/the_takustik_san30_noppenschaumstoff.htm

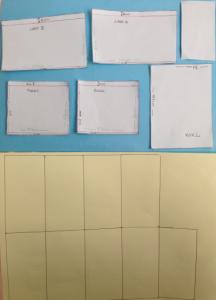

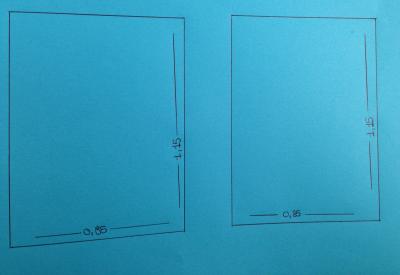

Adjunto imagen de la superficie interior de cada cara que sera despues cubierta por el absorvente teniendo en cuenta el espacio que se comeria el copropen, tablero y demás.

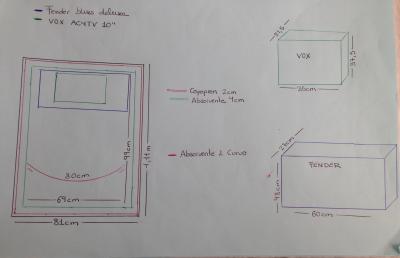

Tambien adjunto una imagen de la vista desde arriba con las medidas y espaciós con todos los elementos instalados, las dimensiones de los amplificadores, otra de la superficie exterior para calcular la cantidad de tela para el tapizado.
LOS DETALLES:
Para las bandejas de instalación habia pensado en estos componentes:
Las bandejas: https://www.thomann.de/es/adam_hall_8708_schale.htm
Conectores XLR libres de soldadura : https://www.thomann.de/es/neutrik_na_3_fdm.htm
Y otros conectos Tr para los instrumentos, es la primera vez que instalo conectores ¿Alguna recomendación o algo que deberia considerar ?
Los conectores los instalare en la parte inferior delantera de la estructura, por el interior montare como una caja aislada al maximo posible con una tapa para conectar y desconectar y en un extremo una pequeña obertura por la que pasar los cables sin que salga el sonido de la caja.
Añadire todo tipo de detalles , cierres, asas y demás que ire subiendo con fotos cuando avance un poco más.
Me gustaria aclarar la duda sobre el copropen, asegurarme de tener dentro de lo que cabe un buen aislamiento, sin lanas de roca ni elementos complicados.... Y por otra parte agradeceria recomendaciónes sobre el tema de los conectores !
Hasta pronto!!
