Aire acondicionado en el estudio

Jitter
#1 por Jitter el 10/07/2012
Hola muy buenas, veréis necesito poner aire acondicionado en el estudio y la verdad está siendo un quebradero de cabeza. Por un lado no quiero perforar paredes por miedo a que pueda producirse alguna fuga y por temor a que al colocar el spliter en la pared transmita algún tipo de resonancia a la estructura y que llegue a ser audible entre salas. De ahí a que esté barajando el ponerlo portátil, Cual es la pega, que este casi todos los modelos llevan el tubo de extracción y para poder tenerlo conectado sin tampoco hacer agujeros en las paredes tendría que sacar el tubo por la puerta principal del estudio y estar encendiéndolo y apagándolo cada vez que haga una toma.
Y aí es donde tengo las dudas ¿ Portátil o fijo? El pro del fijo es que puedo aislarlo bastante del estudio sacando la unidad externa a la terraza, pero las perforaciones en las paredes me tiran para atras, aunque no dan directamente desde la sala del estudio a la calle, si no a un pasillo. ¿Existe algún buen sellante con bastante coeficiente de aislamiento para aislar bien las perforaciones de las canalizaciones de los tubos de gas del spliter al exterior? ¿Y gomas para aislar el spliter de la pared? Gracias de antemano por vuestra ayuda y perdón por el tochaco.
Subir
1
OFERTAS Ver todas
  • -50%
    NI Komplete 15 Collector's Edition
    885 €
    Ver oferta
  • -29%
    Behringer X-Touch Compact
    263 €
    Ver oferta
  • -20%
    Technics SL-1200M7 Lamborghini
    1.199 €
    Ver oferta
albert25
#2 por albert25 el 10/07/2012
Por fin un poco de fresco en el profundo sur
Subir
Harpocrates666
#3 por Harpocrates666 el 10/07/2012
#1

Yo diría fijo, para el portátil pues de todas formas tendrías que sacar el despiche por algún lado, igual debes perforar, así que por ese lado no ganas frente al fijo.

Respecto a la solución, hay que analizarlo, te sugiero que cojas el google sketchup y hagas un diagrama de tu estudio, especificando medidas y la distribución del edificio completo, información de los materiales y como esta construido el estudio. Ya con eso se nos puede ocurrir que solución te sirve.
Subir
Jitter
#4 por Jitter el 10/07/2012
Gracias por tu contestación Harpocrates. Mira este es el post de como hice el estudio hace un año. No llegue a postearlo todo pero está casi hasta el final de la construcción. Te dejo la tercera página para que veas con detalle como es la construcción https://www.hispasonic.com/foros/optimizar-espacio-para-estudio-maximo/354260/pagina3

Saludos
Subir
artem mod
#5 por artem el 10/07/2012
Lo peor que puedes poner es un portátil son máquinas de hacer ruido... no se porque les llaman aire-acondicionado... además el portátil requiere que saques un tubo de ventilación, lo que viene siendo un agujero importante y hueco.
En cambio, el fijo, tienes la parte más ruidosa al exterior, y los únicos conductos que pasas son los del gas que tienen un diámetro lo suficientemente pequeño como para que puedas sellar, sin demasiadas paranoias, todo en su contorno.

Estos es, haces un agujero (justo para que pases los conductos más su recubrimiento aislante) y sellas todo con pasta elástica, si el agujero tiene demasiado "juego" maciza con lana de roca y finalmente rematas con un sellado con pasta elástica (pj. sikaflex).
Para evitar vibraciones es MUY importante que la conexión tubos - máquina exterior se hagan mediante anacondas (son tubos flexibles tipo los flexos de agua de los lavabos), piensa que la parte principal generadora de ruidos y sobre todo vibraciones en los AA es el compresor.
Subir
Jitter
#6 por Jitter el 10/07/2012
Muchísimas gracias por tu consejo Artem, tendré muy en cuenta todo lo que me has indicado.
Subir
die9999
#7 por die9999 el 20/07/2012
Si, hace los agujeros en el tamaño justo y necesario y nada mas y aislalo lo mas que puedas. El portatil no sirve en este caso a mi parecer. Saludos!
Subir
Gracias a todos
#8 por Gracias a todos el 20/07/2012
Es, como la mayoría de respuestas brillantes (y no porque alguna de las expresadas no lo haya sido) cuestión de mirar con el buscador: hubo un hilo hace unos años en el que Sinthy y Alfredo Forte mostraron planos de unas cajas de desacople acústico para albergar la unidad interna difusora del aire acondicionado.
Desde luego, el compresor fuera, como ha observado Artem (yo lo tengo incluso en otra pared).
Subir
siroco66
#9 por siroco66 el 11/05/2015
Disculpad que resucite este hilo. Pero creo que también puede ayudar a otros. Copio lo que escribió Artem sobre la precaución de hacer esto con los tubos del aire acondicionado que van desde la máquina exterior al split:

Para evitar vibraciones es MUY importante que la conexión tubos - máquina exterior se hagan mediante anacondas (son tubos flexibles tipo los flexos de agua de los lavabos), piensa que la parte principal generadora de ruidos y sobre todo vibraciones en los AA es el compresor.

No me ha quedado muy claro. ¿Significa que TODO el recorrido desde el split hasta la máquina exterior se haga introduciendo el cobre con la goma que los recubre en un tubo tipo anaconda? ¿forrada esa anaconda con material absorbente?
Imagino que si digo eso a un instalador de aire acondicionado me mirará como si estuviera loco.
¿El resto de la instalación es normal para cualquier instalador?
Gracias a todos, y en especial, a Artem.
PD. En mi caso la distancia entre la máquina exterior y la interior es de 9 metros (de cobre) y en vertical... No sé si dará igual
Subir
artem mod
#10 por artem el 11/05/2015
Hola siroco66

No!!!!! jejeje no toda la instalación!! sería una locura!
lo 'perfecto' es que en las uniones de la tirada de instalación y las unidades exterior e interior tengas una conexión flexible.
Lo 'mínimo' es que entre la unidad exterior (que tiene el compresor) y la tirada de tubo se haga con una anaconda. El resto como se hace siempre.

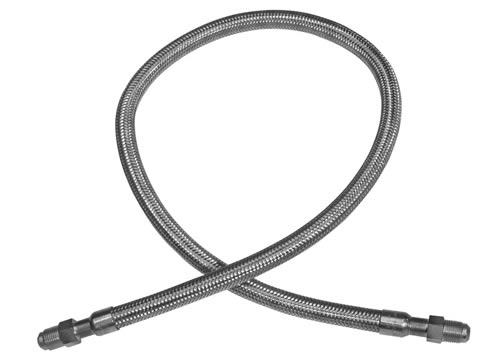

Las conexiones flexibles son tal que así:


Así se se reduce la transmisión de vibración desde la unidad exterior a toda la instalación.
Subir
1
siroco66
#11 por siroco66 el 12/05/2015
Gracias. Ahora lo tengo claro. Falta que sirvan las tuercas que ya llevan esas anacondas para los tubos de los lavabos, o que las tengan los técnicos del aire acondicionado. Hay varios grosores.
Ya que se ha hablado de AIRE FORZADO, y buscando por la red, he encontrado estos aparatos extractores de aire. Extractores e intractores (sólo tienes que cambiar la hélice o colocar uno por fuera y otro por dentro).
Se dice que es aconsejable, para evitar el efecto de DESPRESURIZACIÓN, que el aire que entre sea más potente que el que salga de la sala.
Para calcular el volumen de aire que se necesita renovar en una sala, he leído que hay que hayar el volumen espacial de la misma y multiplicarlo por 60. En mi caso 39 m3 por 60 = 2340. No sé si lo he hecho bien.
En la red hay varios modelos que funcionan con energía solar durante todo el día, con placa solar para colocar a distancia, con el fin de que la sala siempre esté ventilada. Los de los cuartos de baño parecen poco potentes para este fin... Luego venden otros para el cultivo de cannabis...
De todas maneras, a los dos extractores habrá que comprarles o construirles un PLENUM o LABERINTO o SILENCIADOR RESISTIVO, ya que son bastante ruidosos. Incluso el silent de s & p.
Subir
siroco66
#12 por siroco66 el 12/05/2015
Perdón. El extractor parece que tiene que ser más potente que el intractor.
Subir
artem mod
#13 por artem el 12/05/2015
A la hora de calcular el caudal necesario, con el volumen de la sala, marca como referencia unas 10 renovaciones hora. (60 me parece excesivo).

Esto es para una sala de 39m3 necesitarias mover un caudal de 390m3/h. Ese caudal debe ser el punto de trabajo del modelo que escojas teniendo en cuenta la perdida de carga del sistema.
Subir
aracustica
#14 por aracustica el 12/05/2015
Incluso 10 renovaciones me parece un valor alto, hasta para Murcia XD pero no pasa nada por sobredimensionar, eso sí, una vez que tengas el caudal calcula la velocidad en conductos y ojo a estrechamientos, codos... a mí lo del plenum/laberinto/silenciador resistivo me parece muy necesario.
Subir
artem mod
#15 por artem el 12/05/2015
aracustica escribió:
Incluso 10 renovaciones me parece un valor alto, hasta para Murcia XD


Si, probablemente con 5-6 renovaciones seria más que suficiente para estar a gusto (aire nuevo cada 10min), pero como normalmente las perdidas de carga y los puntos de trabajo de los ventiladores no se estiman muy bien, además tenemos fuentes generando calor a disipar que no siempre podremos valorar correctamente, sobre-dimensionamos, siempre podemos poner un regulador para ajustar.
Subir
