Ayuda Allen Heath Xone 23 PCB Salida Audio

Me falta solucionar el valor de dos resistencias R30 y R 29 . Saludos.

Hola compañeros,

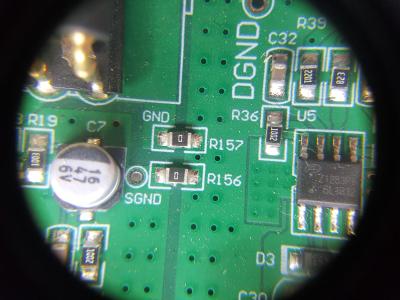

Creo que estais en un error con las resistencias R156 y R157, segun lo que yo veo son resistencias de 0ohm, es decir puentes, las he medido con el tester y me dan 0.1ohm.

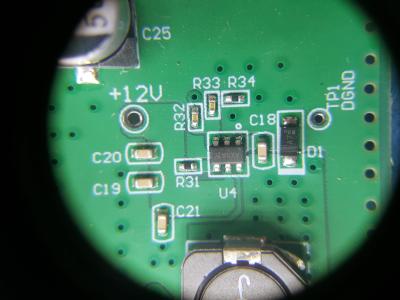

Respecto a U4, no se que es, pero en el componente se aprecia a leer AX0A en horizontal y 16 en vertical, a ver si podeis aclarar que es.

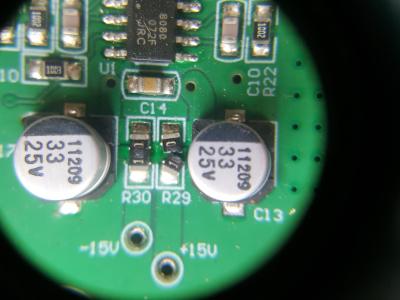

A mi tambien se me han quemado R29 y R30 y si estoy en lo correcto el valor de estas es de 10ohm (10R0), no alcanzo a verlo claro porque estan quemadas pero una de ellas no tanto y se intuye a leer ese valor.
Adjunto unas imagenes, saludos.

sekev escribió:

A mi tambien se me han quemado R29 y R30 y si estoy en lo correcto el valor de estas es de 10ohm (10R0), no alcanzo a verlo claro porque estan quemadas pero una de ellas no tanto y se intuye a leer ese valor.

Confirmado, una de ellas no estaba quemada y he podido medirla con el tester y en efecto son de 10ohm.

Sekev muchas gracias por la información voy a buscar los repuestos. Puedo dar terminado este post . Saludos

Buenas grupo paso a retomar un nuevo post sobre el equipo allen&head xone23 mi problema está en la fuente de alimentación no encuentro los 15v + y 15v- . Cambié el regulador azo1283pi y sigue igual. Si alguien puede informar los voltajes q deberían entregar el regulador en cada pin y tengo mi dudas según el data sheet del componente el pin 3 debería estar en tierra y ni es así. El pin q me sale a tierra en mi caso es el 1.
