Ayuda para sacar provecho a equipo

Saludos compañeros, os explico el problema:

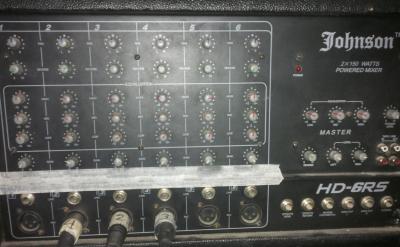

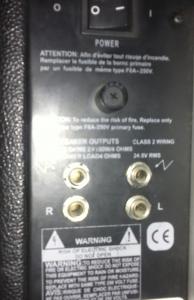

Tenemos un equipo Jhonson de antes del diluvio. Se compone de una mesa autoamplificada y dos cajas pasivas de 150. Cada caja tiene 2 entradas jack. Las tenemos conectadas a el panel trasero (Adjunto fotos de todo)
No sabemos si esa conexion es la correcta y si asi se le saca el maximo rendimiento.
En segundo lugar queremos cambiar las cajas, porque los altavoces están muy cascados. La duda es si comprarnos 2 cajas pasivas o si es posible enchufar 2 MONITORES ACTIVOS.
Siempre he pensado que no se puede enchufar un speaker activo a una mesa autoamplificada, pero he oido que si se puede...

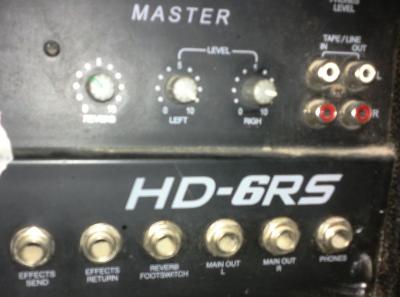

Si asi fuese, donde deberian conectarse?? En el panel trasero o en el delantero donde dice MAIN OUT L y MAIN OUT R???

Tenemos un lío enorme debido a nuestra total ignorancia y os ruego vuestra ayuda. Un Saludo compañeros.

Hola.

Tu conexion es correcta... tus cajas pasivas van atras.

Si compran cajas activas, debes conectarlas delante, justo donde has mencionado!

Suerte!

Muchisimas gracias jcasaspe. Y podrias explicarme el porque lleva dos conexiones jack tanto los speakers como el monitor trasero??. Que diferencia hay entre conectar uno o dos jacks??

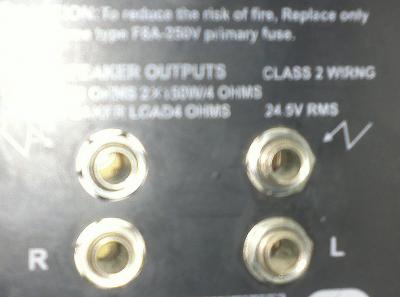

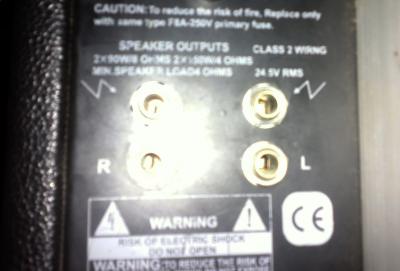

No se ve bien por el flash, pero aparentemente tu mesa podria conectar 4 cajas, cada una en una entrada jack... 2 para left, 2 para right.

He visto varias mesas amplificadas asi... quiza tambien sea tu caso.

En el caso de tus cajas o parlantes... Seguro que un jack es la entrada y otra es el paralel...para de ahi puentear a otra caja mas.

Cualquier otra duda... por aqui andamos! Marcare para que me notifiquen si hay respuestas... jeje
No le marque a la otra q respondi y por eso recien te escribo.

Suerte.

Muchas gracias por contestar! Supongo que tienes razon, por lo tanto no se si conectando lod dos jacks de cada caja a las dos entradas puedo dañar el equipo. Mi idéa es usar los dos speakers pasivos como monitores y comprar dos cajas activas para sacar el sonido por fuera...
Aver como sale la cosa... Un abrazo!!!

Solo tienes q ir de un jack de la mesa a un jack de las cajas pasivas...
y luego cuando tengas las activas, ya mandas la señal desde los jacks q estan al frente de la mesa...

OJO!!!

si haces esto, tendras la misma mezcla tanto en monitores como en PA!

Viendo tu mesa... si quieres tener una mezcla distinta para PA y para monitores... siendo un poco ingenioso y sin tener q comprar nada...y trabajando en mono, te sugeriria hacer esta jugada:

Si no usas la reverb de la mesa:

por el effec send (jack al frente de la mesa) sales a tu primer caja amplificada y de esa caja puenteas a la 2da.... ahora tu mezcla para PA la manejarias con el potenciometro de REVERB de cada canal.

con el Level de cada canal, manejarias tu mezcla de monitores (las cajas irian conectadas atras de la mesa)... incluso, jugando con el PAN de cada canal podrias tener 2 mezclas de monitores.

No es una solucion muy elegante que digamos, pero podria resultarte sin tener que gastar mas y con algo de ingenio.

suerte!

Genial!! Eres un maquina, mil gracias!!

De nada master... pa eso estamos!
Saludos desde Peru!
