Hola, les paso fotos y medidas para construir unos paneles moviles, aunque también los podemos colgar en la pared.

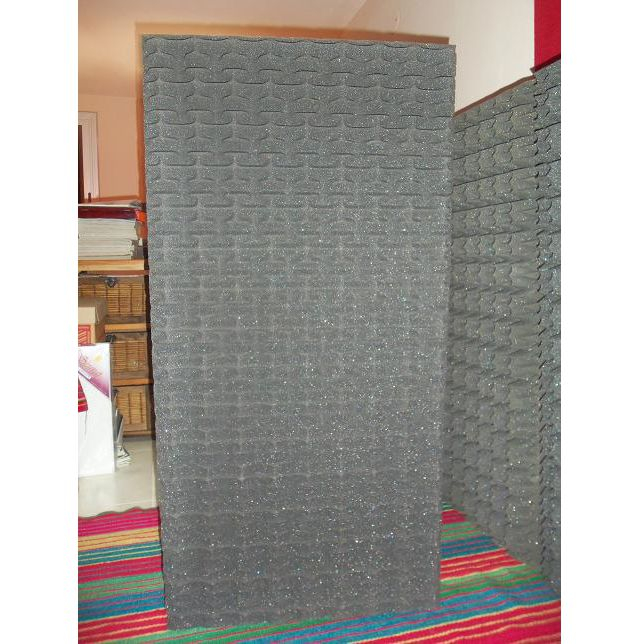

El material fonoabsorbente utilizado es espuma de poliuretano poliéster con terminación de cuñas anecoicas,
de 75 mm de espesor, de una medida de 1,21 mts X 0,61 mts. que van pegados sobre una placa de fibrofacil (MDF)
de 5,5 mm, los soportes son de perfil de chapa galvanizada utilizada para construcciones en seco, llamada solera
(viene en tramos de 2,60 mts)
Primero cortamos el MDF de la misma medida que el panel (1,21 mts X 0,61 mts) Acá en Argentina el panel entero
de MDF tiene unas medidas de 1,83 mts X 2,60 mts, por lo tanto nos sirve para 6 paneles, también lo venden fraccionado.

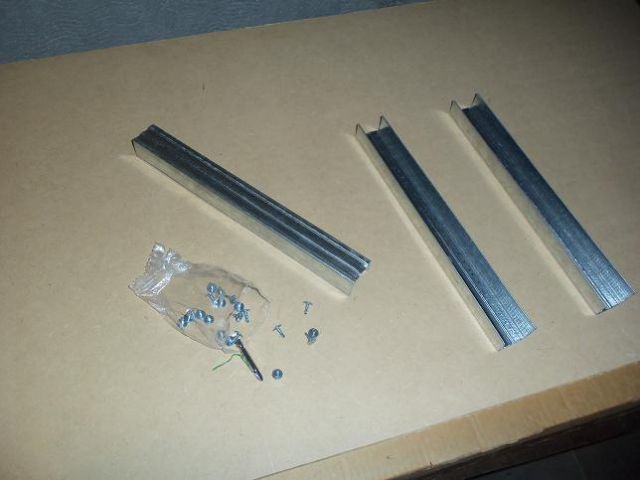

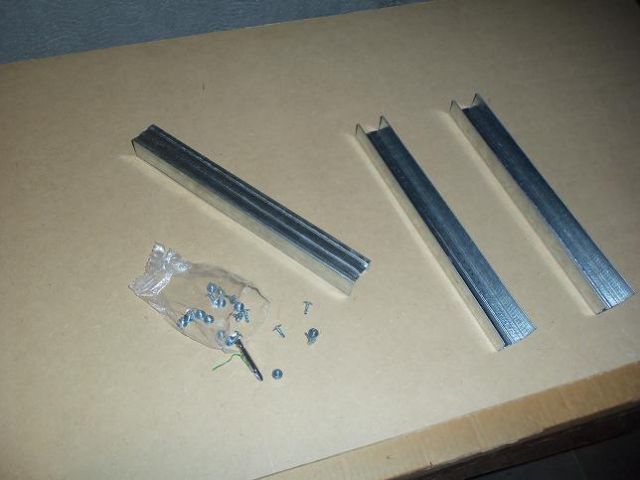

Luego cortamos el perfil galvanizado , de una barra de 2,60 mts vamos a cortar 8 pedazos de 32 cms cada uno
que serán los soportes y de otra barra cortamos 2 pedazos de 1,21 mts que serán los soportes de la base,
necesitamos dos barras por panel.
Cuando tenemos todo cortado vamos a realizar dos agujeros a cada trozo de 32 cms, uno en cada extremo,
a unos 5 cms de cada punta, con una mecha de 3,5 mm.

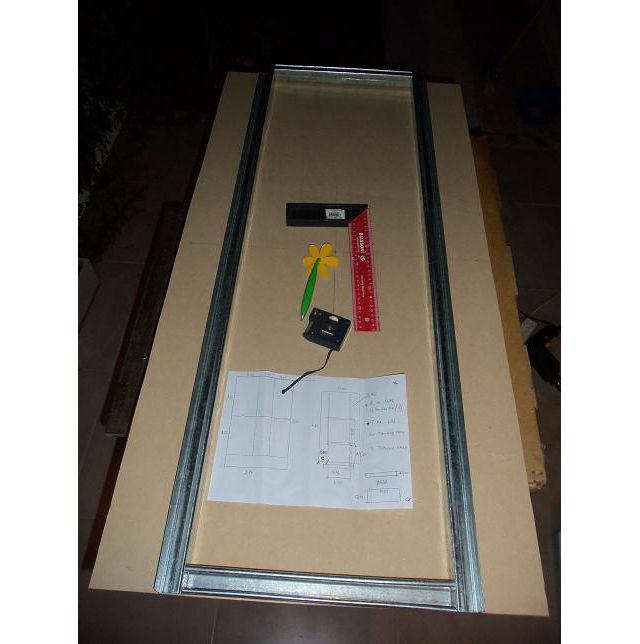

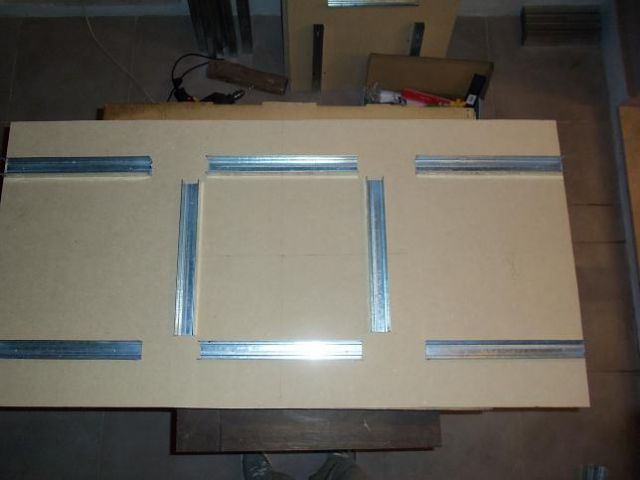

Ahora vamos a marcar el fibrofacil para realizarle los agujeros, con dos tramos de perfil de 1,21 mts y algo que nos sirva
de guía de 35 cms de largo, en mi caso utilicé otro perfil que tenía. Los colocamos sobre el panel teniendo en cuenta que
quede centrado y en escuadra. Con un lapiz marcamos los bordes de cada perfil para después poder colocar cada trozo
de 32 cms en su lugar y así poder marcar donde irá el agujero del fibrofacil.
Los dos que van al cruce también tienen una separación de 35 cms y van centrados a la placa.

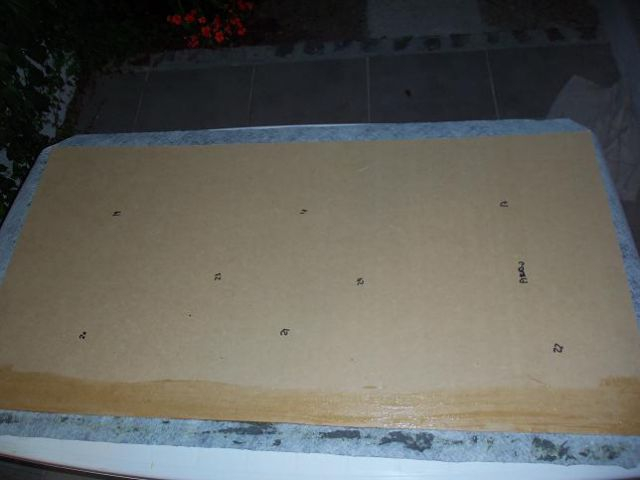

Cuando tenemos todos los agujeros hechos tenemos que marcar con un fibrón cada trozo,
poniendoles un número a cada uno y en el fibrofacil también le ponemos el número que le corresponde
a cada lugar de 32 cms, esto es para después poder armarlos, también ponemos el número del otro
lado del panel, porque el lado que estuvimos marcando irá luego cubierto con cuerina,

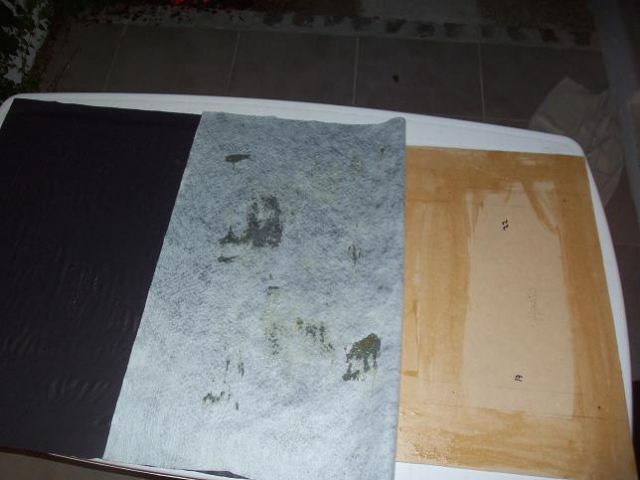

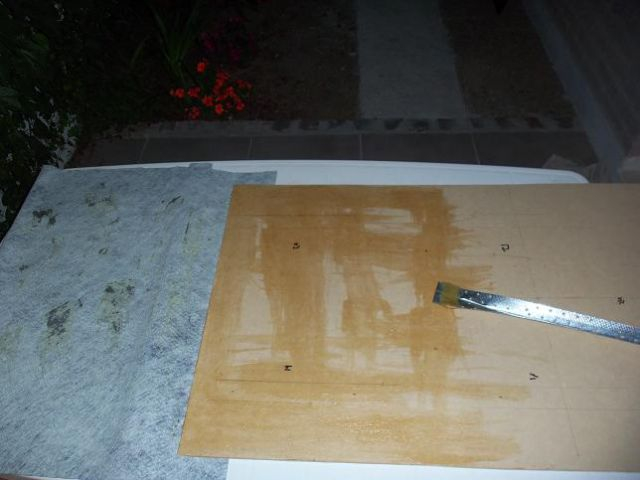

la misma la cortamos un poco más grande que la medida del panel, la colocamos sobre una mesa
y arriba le vamos colocando adhesivo de contacto bien desparramado con una espátula y se pega
la cuerina de a poco, teniendo cuidado que quede bien pareja.

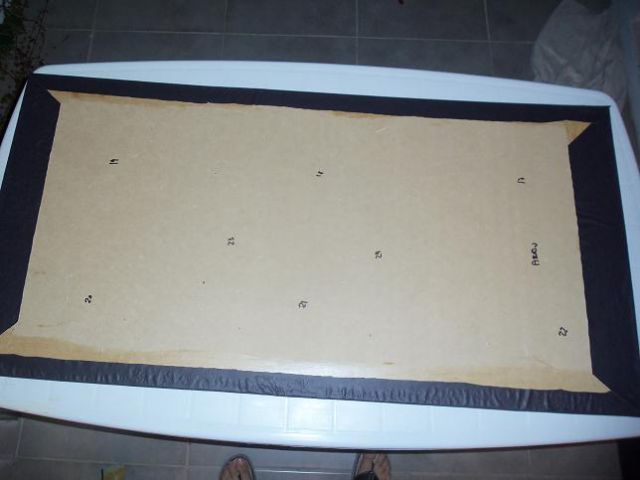

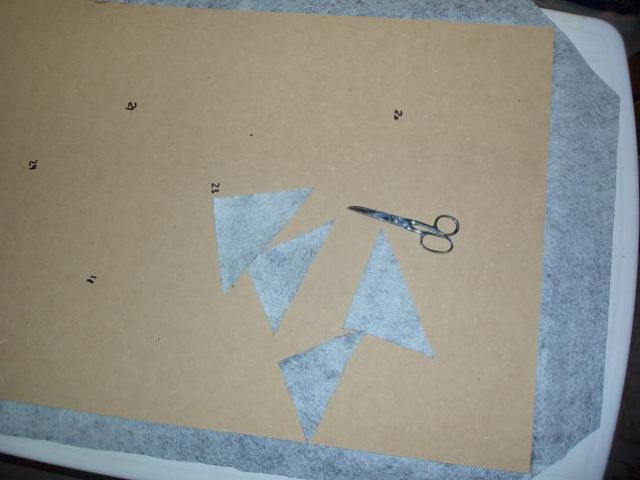

Cuando lo tenemos todo pegado lo damos vuelta y le cortamos cada punta para poder doblarlo y pegarlo
en la otra cara.

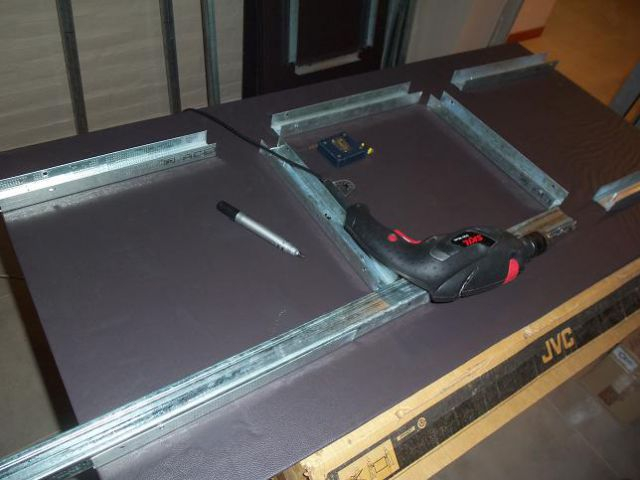

Antes de atornillar cada perfil, tenemos que hacerle los agujeros transversales,
que son los que van a sujetar con un tornillo el panel de la base.
Uno en el trozo de abajo y todos los otros llevan dos, pero esto es según
lo que quiera uno tener de distintas alturas el panel.

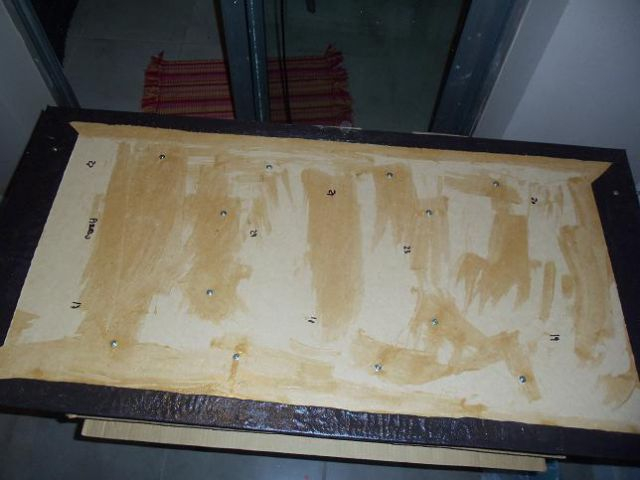

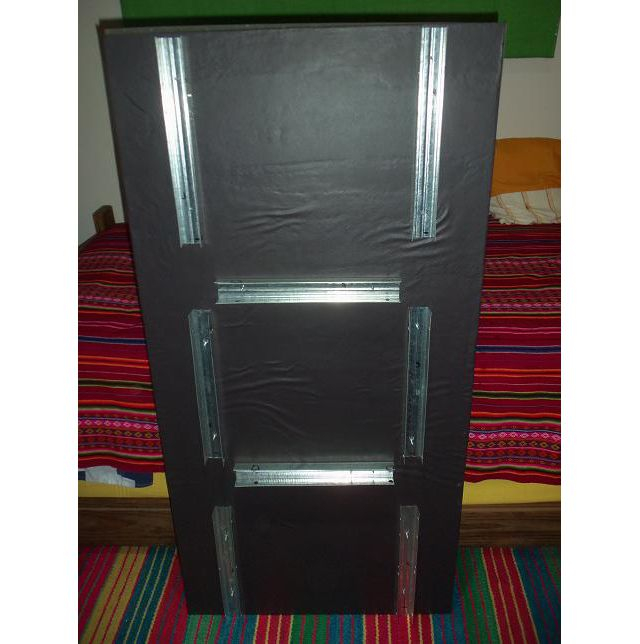

Luego se coloca con un tornillo autoperforante cada pedazo de perfil a la placa
del lado de la cuerina, la cabeza del tornillo va del lado que no tiene cuerina,

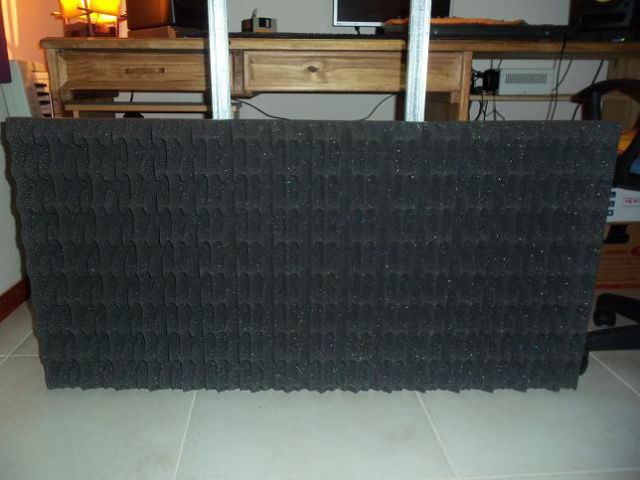

que es el lugar donde luego pegaremos el material fonoabsorbente, también con adhesivo de contacto.

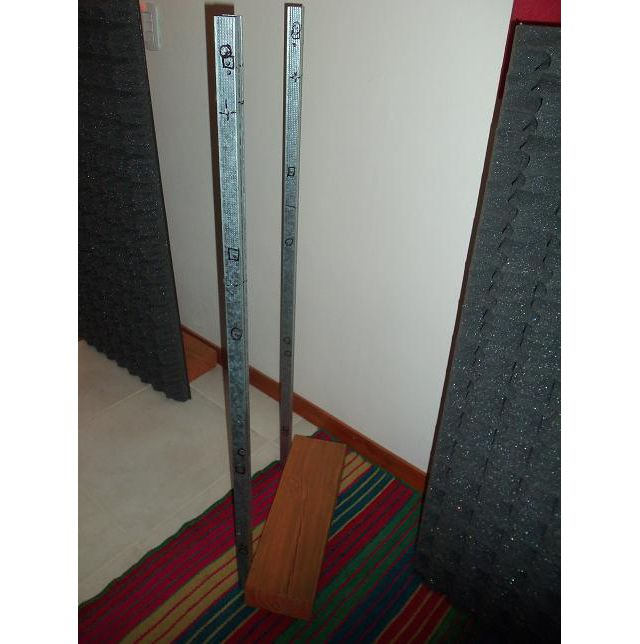

La base se puede hacer de madera, bien pesada y con los dos trozos de perfil de 1,21 mts
atornillados a la base y separados entre sí 35 cms.Cada trozo antes hay que marcarlos con los otros
que están sujetos al panel para realizarle los agujeros, que son los que luego usaremos

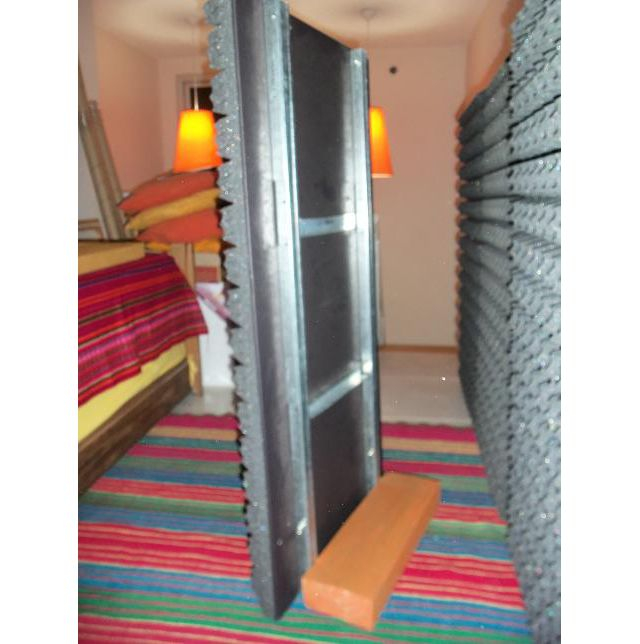

con cuatro tornillos con una mariposa para sujetarlos a la base y poder subirlos o bajarlos.

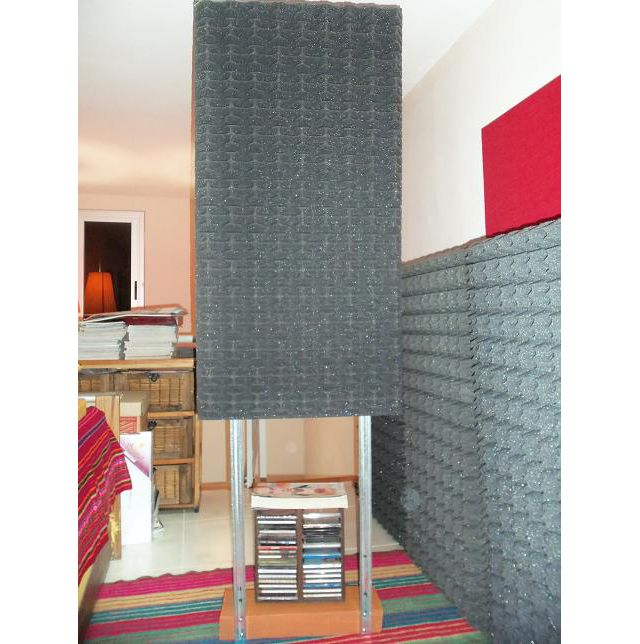

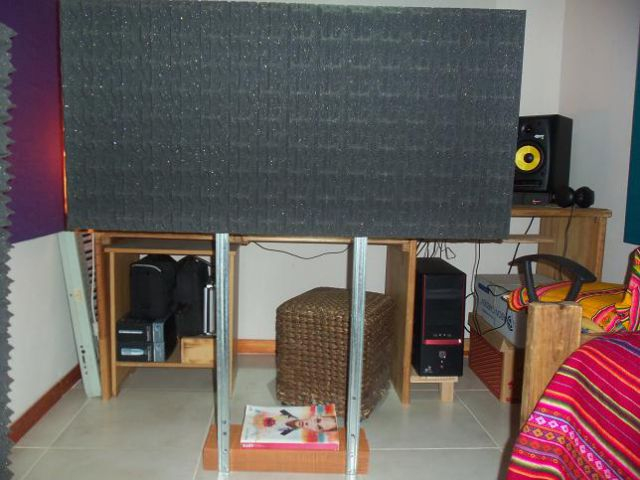

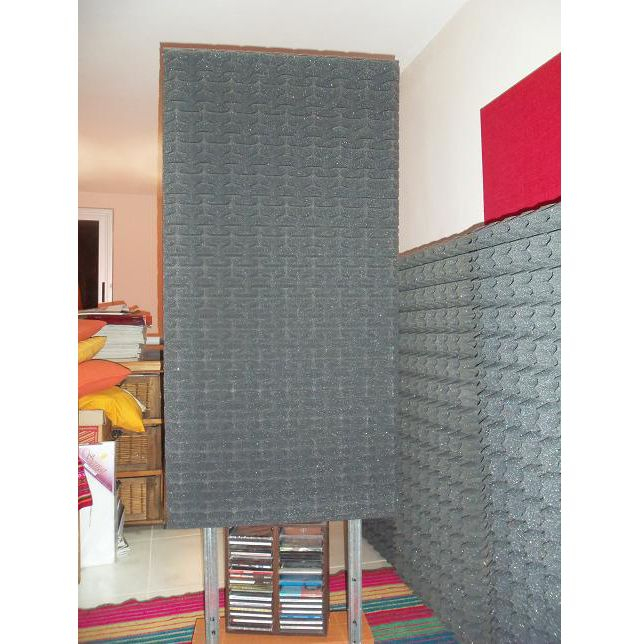

En posición vertical los hice para tres alturas:
Y en posición horizontal dos alturas:
Los usos que le podemos dar son muchos, lo ideal es tener de 5 paneles para arriba:
-Batería: colocamos alrededor paneles, en sus distintas posiciones.
-Guitarra eléctrica: se puede armar como una caja para colocar dentro el ampli con el mic.

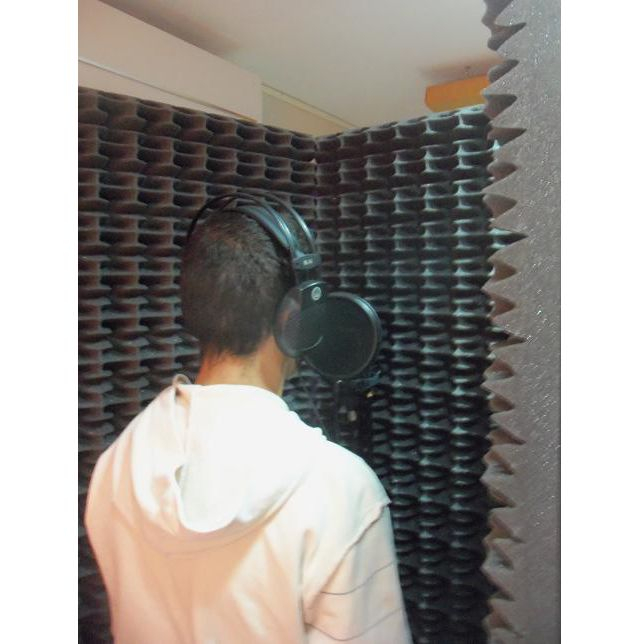

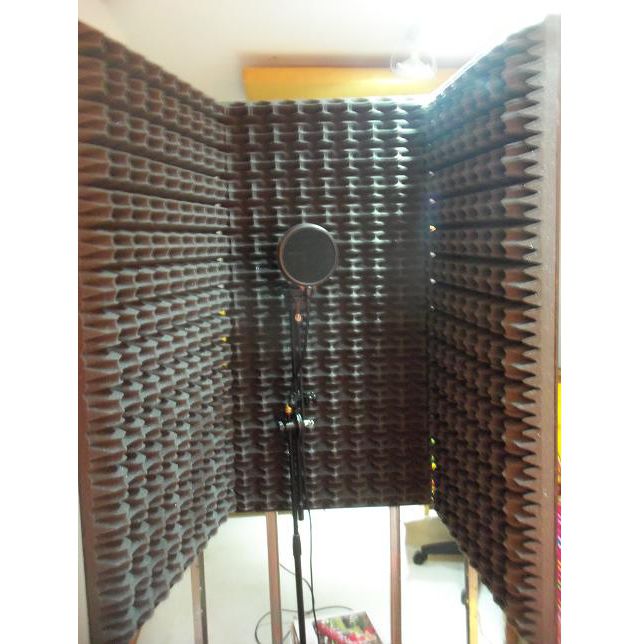

-Voz: se puede armar un espacio colocando en forma vertical, adelante y también atrás:
Para grabar instrumentos acústicos o cuando queremos hacer una toma
simultánea de dos o más instrumentos.
Los usos son varios, se pueden llevar a cualquier lugar y cuando los tenemos en casa los
colgamos en la pared.
El costo de cada uno es de $ 500 argentinos aprox. (u$s 58)
Cualquier duda o consulta me escriben.
Saludos y muchas gracias a todos los que comparten información y datos,
todo esto ha sido elaborado con información encontrada en los foros de Hispasonic,
muchas gracias.
