Routing Allen heath 420

mrvanyo
#1 por mrvanyo el 13/09/2018
Hola, a ver si alguien me puede ayudar para rutear correctamente mis pedales de efectos en éste modelo de mesa.

El manual no me ha ayudado demasiado, además de no estar en castellano, algo que me parece increible a estas alturas por parte de los británicos.

LA mesa tiene 16 canales mono y dos estereo, 4 buses y un apartado llamado MATRIX.

CAda canal, además de su sección de eq, tiene una sección de AUX, aux1 y 2 pre- aux3y4 con un switch pre-post y aux5 y 6 post.

Por canal puedo entrar en la pista mediante un jack mono o estereo. Dicionalmante dispone de una entrada INSERT y una DIRECT OUT por canal.

Lo único que veo son 6 conexiones jack donde pone AUX OUT (1-6). También hay 4 salidas de grupo mediante conexión jack acompañadas de 4 inserts.

No entiendo muy bien la función de esa matriz dicidida en dos grupos, MATRIX1 Y MATRIX2 con 4 potes de grouppor martiz.

Bien, con todo esto, lo que me falta es un send/ return normal y corriente que inserte de forma interna los efectos mediante loes envios aux por cada canal y ya.

La opción que se me ocurre es enrutar la pista al canal de grupo ( vienen pareados con un switch pareado para enrutar la pista al grupo 1-2 y 3-4. Una vez hecho esto, insertaría los entradas y salidas estereo a través de la salida y group y el inserto de grupo. ES correcto o tengo otra opción menos compleja?

Gracias
Subir
OFERTAS Ver todas
  • -50%
    NI Komplete 15 Collector's Edition
    885 €
    Ver oferta
  • -20%
    Technics SL-1200M7 Lamborghini
    1.199 €
    Ver oferta
  • -7%
    Modal Argon8 (B-Stock)
    559 €
    Ver oferta
mrvanyo
#2 por mrvanyo el 13/09/2018

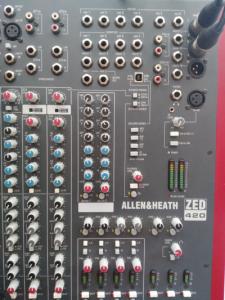

Ahí va la foto
