Acerca de... Niveles, Estandares, Medicion y Analisis

Hola!

Abro este hilo para atraer a puristas con conocimientos para, si lo desean, nos puedan ilustrar sobre el tema. Hay software q ofrece mucha info a la hora de procesar audio analogico o digital, pero en verdad no le saco provecho al no saber interpretar esos datos.

Los Meters convencionales y VUs pueden parecer faciles pero ofrecen resultados muy distintos al haber estandares muy dispares.

-Medicion Peak o RMS
-Distintas escalas VU / PPM
-El Cero dBFS y equivalencias con Cero VU, DAT, EBU. SMPTE, etc...

Los Equalizadores Parametricos, Multibanda, Fase Lineal (software) cada vez muestran mas info como el headroom, loudness, campo estereo L+R, L-R. X/Y, Mide, Sides, etc...

Los Medidores de Espectro parecen sobre todo camaras termicas a lo Predator pero a saber q significa por lo menos cada zona de color o manchas aisladas.

Los Osciloscopios tan apreciados en diseño de sonido, analogicos, digitales o software, muestran la forma de onda de la señal. De forma mas o menos clara, podemos identificar el tipo de onda y el sonido q la caracteriza, pero... Es asi de sencillo o hay datos q pasamos por alto al no saber verlos?... Tienen otra utilidad?...


Se q las respuestas son largas y extenderse consume tiempo y a veces dinero, pero... cualquier info es bienvenida para aclarar estos puntos, aunq sean links...



Gracias!!!

#1

Planteo mas interrogantes relacionados...

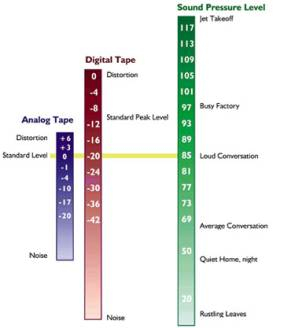

-El Cero dBFS Digital es igual al Cero dB Analogico?
-El Cero dB Analogico es igual a 100 dB SPL?
- El Cero dB Analogico de Peak corresponde a +4 dBU en RMS y -18 dBFS en Digital?


Gracias!!!

#1

Añado estandares K-X para promedio RMS... Esto se complica!



Gracias!

Paso a paso, compañero Mac_A

http://www.independentrecording.net/irn/resources/metergain/index.htm
(pequeña explicación interactiva... como introducción general a niveles analógico/digital)

La clave no es intentar entenderlo todo sin dejar fisura alguna, sino seguir un orden de aprendizaje. Si lo mezclas todo en el mismo saco e intentas comprender el conjunto, puede ser contraproducente...

#4

Un pequeño Padawan en mi interior

El vu es mas acercado a lo que escucha el oido. en digital un clip muy rapido (1 ms ) es casi imperceptible
considera que lo digital es lo mas accesible y lo que mas se va a ver en todos lados que sentido tendria usar vu para hacer alguna cosa quirúrgica si la orientacion de todo es a que sea perfecto

Necesitaria hablar con el admin para saber si es correcto subir libros aqui pero si te sirve mandame un mensaje y con gusto te paso una edicion de bob katz en español Habla de Sutiles diferencias, transición del audio analogo a digital y experiencias con el master

Mac_A escribió:

-El Cero dBFS Digital es igual al Cero dB Analogico?
-El Cero dB Analogico es igual a 100 dB SPL?
- El Cero dB Analogico de Peak corresponde a +4 dBU en RMS y -18 dBFS en Digital?

1. No. El cero digital sería análgo al max. output level del aparato analógico. El 0dBus, el analógico, es un valor de referencia, no un valor máximo.

2. No. Un sonido con 0dBus, puede dar 100dB( A o C) de presión sonora, más o menos. Será función del sistema de amplificación y del ajuste que haga el operador.

3. Por partes.

3.1 Normalmente si. 0VU, una lectura de 0 en el medidor, suele ser +4dBus. Pero también hay vúmetros calibrados para que su cero corresponda a +6dBus, +18dBus, +20dBus, etc. antes estába más estandarizado, pero ahora, cada vez hay más posibilidades.

3.2. El 0dBFs, corresponde en dBus, al valor al que esté calibrado ese convertir en concreto. Por ejemplo, RME, da tres valores posibles para el 0dBFs. Si no recuerdo mal, +2dBV, +13dBus y +19dBus.


Un saludo

Gracias a todos!

#1

Añado...

Como se interpreta mejor un meter...db lineal, exponencial o logaritmico???... Sabiendo q el sonido es logaritmico.


Saludos!

Como se interpretan estos graficos?... Donde enseñan estas cosas?

http://askaudiomag.com/articles/spectral-audio-editing-in-adobe-audition

http://es.m.wikipedia.org/wiki/Espectrograma

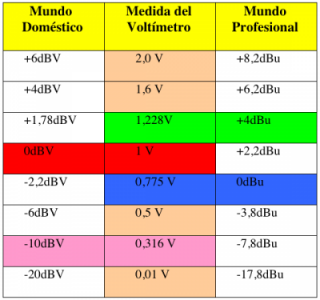

¿Qué es eso de los 0dBm, +4dBu, -10dBV?


http://jesubrik.eresmas.com/senales%20audio.htm

Cero Absoluto


http://jesubrik.eresmas.com/Cero%20absoluto.htm

#4

Te has lucido... Mola un monton para entender las cosas... Yo si no veo, no me empapo
