Acondicionamiento acústico. Datos REW.

devakuo
#1 por devakuo el 02/04/2024
Muy buenas a todos.

Ayer, por fin, pude medir en el estudio para comenzar con el acondicionamiento.

Hice 15 medidas diferentes. La medición ha sido:

- Posición de escucha
- 1 palmo a la izq
- 2 palmos a la izq
- 1 palmo a la derecha
- 2 palmos a la derecha

- Posición de escucha un palmo atrás
- 1 palmo a la izq
- 2 palmos a la izq
- 1 palmo a la derecha
- 2 palmos a la derecha

- Posición de escucha un palmo adelante
- 1 palmo a la izq
- 2 palmos a la izq
- 1 palmo a la derecha
- 2 palmos a la derecha

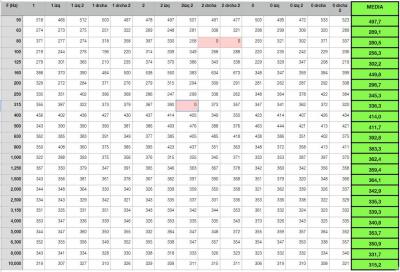

(Adjunto resultado)

Siempre siguiendo el hilo: https://www.hispasonic.com/foros/acondicionamiento-acustico-home-studio/481530

Hay algunos valores del RT60 (T30) que me dan "cero" (Están sombreados en rojo). ¿Por qué?

Antes de ponerme a hacer planchas me gustaría saber si esto es un error en la medida o qué?!?! para solucionarlo.

Gracias de antemano!
Archivos adjuntos ( para descargar)
Mediciones vacío.JPG
Subir
OFERTAS Ver todas
  • -29%
    Behringer X-Touch Compact
    263 €
    Ver oferta
  • -7%
    Modal Argon8 (B-Stock)
    559 €
    Ver oferta
  • -6%
    Elektron Digitakt II (B-Stock)
    939 €
    Ver oferta
artem mod
#2 por artem el 02/04/2024
Hola,

Esos datos son totalmente sesgados y no dan ninguna pista seria para decidir que hacer.

Comprendo el currazo de las mediciones, pero hacer una medición de TR con una separación de 30cm (1 palmo) de otra, es estadísticamente la misma posición, no vale para nada.

El TR se hace midiendo un promediado de la sala, siguiendo la 3382 con separación >2m entre posiciones de micro. Se tata de obtener una imagen del TR global de la sala.

Todas las mediciones que has efectuado son del TR del punto de escucha, que pueden estar influenciadas por modos propios, por tanto, un dato muy sesgado del comportamiento.

Valores de 0,3s-0,5s indican que la sala no esta vacia, por tanto, debes aportar toda la informacion de como esta la sala. Además de las dimensiones, ya que 0,3s puede ser el valor objetivo para un estudio de 30m2 o ser TR excesivo para un estudio de 6m2.

Lo más importante para empezar con el acondicionamiento acústico, es que interpretes el comportamiento de tu sala en base a modos propios, dónde se encuentran, si te afectan y en qué medida a tu trabajo (un modo a 80Hz es un problema para una banda con bateria, pero una nimiedad para un clarinete).

A partir de ahi, decides qué ajustas.
En realidad el TR sólo es importante como dato global para saber si tomas el camino de la absorción porosa o resonadores. También es un dato vital en foros y comunidades, que tienen mucho tiempo y poca experiencia, y es un parámetro asequible técnicamente par agarrarse a él y crear hilos debate infinito.

Sin más datos, para cualquier que quiera empezar a crear paneles absorbentes: mínimo 10cm de espesor, mejor si son 20cm y aún mejor si todos rondan los 30cm de espesor.
Subir
2
devakuo
#3 por devakuo el 04/04/2024
#2 Gracias, Artem!!

artem escribió:
Valores de 0,3s-0,5s indican que la sala no esta vacia, por tanto, debes aportar toda la informacion de como esta la sala. Además de las dimensiones, ya que 0,3s puede ser el valor objetivo para un estudio de 30m2 o ser TR excesivo para un estudio de 6m2.


Pues sí. La sala está llena. Ya tengo metidos casi todos los cacharros. Interpreté que si iba a funcionar con todo dentro, no tenía mucho sentido medir con ello fuera, no? Sería una medida de algo que no iba a ser real. Hablando desde mi percepción e ignorancia.

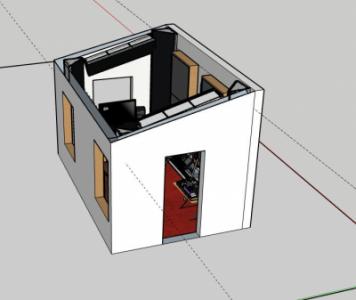

La sala tiene 11,70 m2 x 3,24 (en su parte más alta) y 2,55 (en su parte más baja). Os dejo el diseño en sketchup por si ayuda. Luego si acaso subo alguna foto.

artem escribió:
Lo más importante para empezar con el acondicionamiento acústico, es que interpretes el comportamiento de tu sala en base a modos propios, dónde se encuentran, si te afectan y en qué medida a tu trabajo (un modo a 80Hz es un problema para una banda con bateria, pero una nimiedad para un clarinete)


El estudio tiene una obra hecha con pladur y aislante para insonorizar, en la medida de lo posible, el estudio. No tiene ninguna pared paralela y el techo es abuhardillado. Esto lo hicimos precisamente para intentar controlar los modos propios. ¿Es correcto?

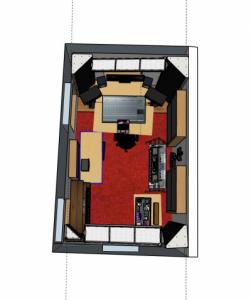

La foto en cenital es para que veáis un poco la distribución.

A ver si esto arroja algo de luz.

Gracias, compañeros!
Archivos adjuntos ( para descargar)
Subir
devakuo
#4 por devakuo el 05/04/2024
Todo el absorvente que se ve en el sketchup no existe. Lo puse simplemente para ver como se vería.
Subir
artem mod
#5 por artem el 05/04/2024
devakuo escribió:
Todo el absorvente que se ve en el sketchup no existe.


Instalalo y luego vuelve a medir.
En ese momento decidirás si afinas con algún resonador o lo das por bueno.
Subir
devakuo
#6 por devakuo el 05/04/2024
#5 Perfecto, compañero. Así lo haré.

Otra cosa...

Los ceros que me aparecen en las mediciones son cancelaciones de fase, fallos del micro...???
Subir
