Saludos a todos,
Me he decidido a escribir aquí algunas anotaciones que considero interesante para despejar algunas dudas frecuentes sobre la serie S de Akai, en cuanto a los modelos S1000 a S3200XL
La inmensa mayoría de datos que voy a compilar proceden de muchas y diversas fuentes dispersas de la web, pero pretendo hacer un resumen en plan guía rápida, sin tener que marearse mucho buscando aquí y allá, y añadir ciertos detalles de mi propia experiencia que no he leído en ningún otro sitio web.
Es de sobras conocido que la colección de librerías de muestras de Akai es la más numerosa y diversa dentro de las librerías para samplers clásicos hardware, así que merece la pena seguir usando un recurso ya retro, pero que a mi juicio no pasa de moda. Los instrumentos de calidad lo son ayer, hoy y siempre.

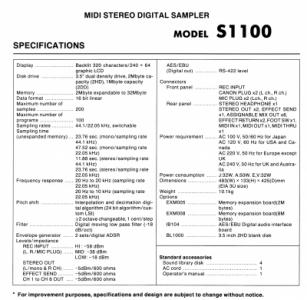

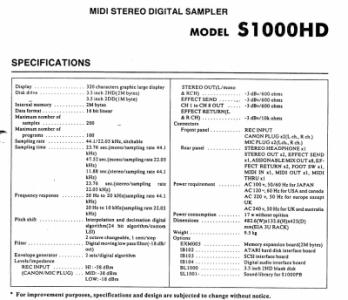

DETALLES HARDWARE:

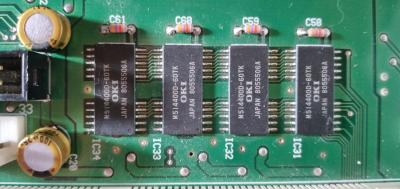

a) Memoria RAM:
- Modelos S1000, S1100, S1000PB: utilizan el mismo tipo de memoria "propietario" (valga el espanglish) de Akai. Las placas son voluminosas y muy difíciles de encontrar hoy día, se suelen ver en el mercado de segunda mano a precios prohibitivos, y el desarrollo que se hizo hace años de una placa clónica, a día de hoy está sin producción hasta donde mi conocimiento alcanza. El modelo S1000PB sólo puede ser ampliado hasta 16MB (8 megawords).
- Modelos S2800, S3000, S3200 (no XL): utilizan el mismo tipo de memoria "propietario" (valga el espanglish) de Akai, si bien distinto de los de la serie S1000. Las placas tambien son muy difíciles de conseguir en el mercado de segunda mano a precios razonables, y las hay de 2MB (1 megaword) y de 8MB (4 megawords). Existen placas clónicas fabricadas por MUTEC compatibles al ciento por cien con las originales de AKAI. En el modelo S2800 tan sólo admite como máximo una ampliación de RAM hasta 16MB (8 megawords), pero puede hacerse una modificación en el hardware de modo que admita hasta 32MB (16 megawords), lo que he verificado personalmente.
- Modelos S2000, S3000XL, S3200XL: utilizan módulos de memoria estándar de 72 pines (con los típicos matices que si EDO, 60ns etc etc), todos los modelos admiten como máximo 32MB (16 megawords).

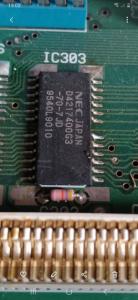

- El modelo de chip de memoria RAM soldados en placa del modelo S3200XL es D4217400G3-60-7JD
b) Conversores D/A
- Chip de conversión D/A utilizado en el modelo S1000: PCM54HP
- Chip de conversión D/A utilizado en el modelo S1100: PCM56P
- Los chips de conversión D/A utilizado en los modelos S3000, S2800, S3200, y S3200XL es el mismo (PCM61P). Según he podido comprobar en el modelo S3200XL el chip PCM61P es el utilizado en la placa de 8 salidas analógicas; sin embargo, el chip utilizado para las salidas L/R (y XLR), es el PCM63P; van en zócalo, por lo que su sustitución se facilita en caso de fallo (o para experimentar, claro....)
- El chip de conversión D/A utilizado en los modelos S2000, S3000XL es también el mismo (PCM69AP). Es un chip dual (maneja señal estéreo), por lo que no es posible modificar un S2000 ó S3000XL para que tenga el mismo tipo de sonido que los modelos S3000, S2800, S3200, y S3200XL
- Según el manual de servicio técnico de AKAI MPC3000, el chip conversor D/A es el chip PCM69AP-4, que es distinto al usado en el modelo S3000, por tanto, y siendo un elemento sustancial en el circuito que genera la señal sonora de salida del equipo, el sonido de una MPC3000 no es idéntico al que se obtiene de un S2800/S3000/S3200/S3200XL.
c) SCSI:
- Todos los modelos de la serie S (salvo S1000 y S1000PB) llevan de serie la tarjeta de comunicación SCSI.
- En todos los modelos, al iniciar el aparato, el número de identificación de la controladora SCSI se ajusta automáticamente a ID#6, y el dispositivo por defecto para gestionar almacenamiento a ID#5 (lo que simplifica mucho el uso de unidades iomega Zip SCSI).
- En el caso de conectar una unidad externa de almacenamiento SCSI a un Akai, debe encenderse SIEMPRE antes la unidad externa que el sampler, porque en caso contrario no la reconocerá. Y si la conexión física entre la unidad externa y el sampler se realiza cuando el sampler está ya encendido, se produce la destrucción del fusible SCSI, con la consecuencia de que se funde el fusible SCSI, y deja de funcionar el terminador SCSI interno del sampler. Esto impide en lo sucesivo arrancar el sampler, salvo que se tenga una unidad externa con terminación activada conectada al equipo. El fusible SCSI está soldado en la placa madre de los modelos S2000, S2800, S3000XL, S3200XL, S3200 (al menos)
- El tamaño máximo de unidad SCSI que maneja Akai es de 520MB (por unidad)
- SCSI2SD v.4.2, v.5.x y v.6.x es plenamente compatible con los samplers AKAI de la serie S1000 en adelante
- El conector interno IDC de 50 pines SCSI interno de los Akai Serie S está colocado "al revés", de modo que si se coloca una faja de datos SCSI que conecte el dispositivo de almacenamiento a la placa madre respetando las muescas de colocación de la faja de datos sencillamente no funcionará. No se daña ningún equipo por realizar esta conexión, sencillamente no funciona. La solución es utilizar una faja de datos que tenga el conector ya invertido (la mejor), o bien, realizar una nueva muesca en el conector IDC (bien de la placa o de la unidad de almacenamiento), o bien, eliminar la muesca presente en el conector hembra de uno de los extremos de la faja de datos, y que nos permita insertar el conector en el lugar donde debiera estar la muesca.
d) EFECTOS.-
Akai S1100 lleva incorporada placa de efectos. La misma NO es compatible con el modelo S1000. La calidad de la reverberación es objeto de múltiples alabanzas entre sus usuarios. La tarjeta opciónal de efectos EB16 para el modelo S3000 está presente de serie en los modelos S3200 y S3200XL. No puede ser instalada en el modelo S2800. El modelo S3000 tiene un paquete básico de efectos incorporado, que NO incorpora reverb.
e) OBSOLESCENCIA.-
Estos equipos electrónicos necesitan mantenimiento dada su edad. Los problemas más frecuentes que aparecen por envejecimiento son:
e.1) DISPLAY (VISUALIZADOR). El cese de retroiluminación del display, que puede tener dos orígenes: el final de la vida útil de la lámina electroluminiscente (EL), o el final de la vida útil del inverter que alimenta la lámina electroluminiscente. Existen varias soluciones:
e.1.a) sustitución del inverter y/o de la lámina EL;
e.1.b) la conocida solución "hágalo usted mismo", documentada en internet, para sustituir la lámina EL por una lámina LED alimentada con 12VDC que supone la supresión del inverter y sus molestos ruidos;
https://inkoovintagecomputing.wordpress.com/2019/01/10/akai-s1100-diy-led-backlight/
e.1.c) sustitución completa del display por un nuevo display LED. Tras mis últimas investigaciones, llego a la conclusión de que no es nada fácil obtener una pantalla de repuesto sin "pasar por caja" de los vendedores especializados en eBay, que venden la unidad a precios superiores a los 100euros.
e.2) CONDENSADORES ELECTROLÍTICOS. fuga de electrolito de los condensadores, que obliga a la sustitución de los mismos por componentes nuevos de características equivalentes, pudiendo mejorarse el equipo si se utiliza material de primera calidad "grado audio". La fuga de electrolito produce corrosiones en la placa en la que están insertados y puede llegar a destruir componentes cercanos a la fuga de los cuales no existe repuesto. En el peor de los casos, en la serie S1000-1100 un fallo en la fuente de alimentación puede producir la destrucción total de la placa madre del sampler haciéndolo completamente irrecuperable.
https://gearspace.com/board/electronic-music-instruments-and-electronic-music-production/1132743-recap-powersupply-your-vintage-synths-samplers-akai-s1000-blowup.html
e.3) UNIDAD DE DISQUETES: fallo en la unidad de disquetes, que obliga bien a su sustitución por una equivalente (no vale cualquiera de PC, sin hacerle modificaciones), o bien por una unidad emuladora tipo GOTEK, que puede llevar software FlashFloppy (gratuito) o HXC (licencia de pago). Ambos permiten el uso de imágenes de discos en los samplers Akai.
f) MODELOS "i"
Los modelos con una "i" en el nombre (ejemplo: S3000i), son idénticos al modelo sin la "i", pero llevan de serie instalado el kit de disco duro interno SCSI.
g) EL CASO ESPECIAL DE LOS MODELOS CD3000 Y CD3000XL
El modelo CD3000 admite como máximo 16MB de RAM (8 megawords), del tipo "propietario" de la serie S3000. No es posible instalar interfaz de I/O digital (AES/EBU) en este equipo, ya que el software de este modelo no es el mismo que el del resto de la serie S3000, y no admite su uso.

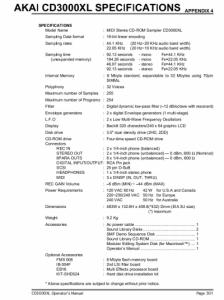

El modelo CD3000XL sí dispone de i/o digital, según el manual de usuario. Lleva instalados de serie 8MB (4 megawords) en la placa madre.
DETALLES SOFTWARE:
a) Retrocompatibilidad de las librerías
- La última versión del sistema operativo del modelo S1100 (versión 4.3), permite la lectura de librerías en formato S3000, pero la conversión que realiza el software, pese a ser todo genuino de Akai, no es perfecta, de modo que la reproducción de ciertas muestras que hacen el "loop" perfecto en los modelos S2800 o superior, presentan "clicks" o "glitches", haciéndolas inusables. Este problema, como es natural, no está presente en las muestras que no tienen un "loop" programado ("one shot").
b) MESA software
- La edición para macos9 del sofware MESA he podido comprobar personalmente que se comunica via MIDI de forma correcta con los modelos S3200XL y S3000XL. Sin embargo, no llega a comunicarse con el modelo S3000 (no XL)
- Software MESA II es considerado abandonware. La versión para MacOs9 se puede descargar en: https://macintoshgarden.org/apps/akai-mesa-ii
c) OS para S3000XL y S3200XL. La última versión de OS para estos modelos es la 2.0; téoricamente, el modelo S3200XL es un S3000XL con todas las expansiones de serie, pero esto no es exactamente así: el OS del S3000XL no funcionará en el S3200XL; y un dato curioso es que si al S3200XL se le despincha la tarjeta de efectos EB16, el OS no arrancará; sin embargo, en el modelo S3000XL, sí que arrancará su propio OS, siendo opcional el uso de la tarjeta EB16. De hecho, el diseño industrial de la placa madre del modelo S3000XL es completamente diferente al del S3200XL. Paradójicamente, la placa madre del S3000XL es la misma que va montada en el S2000, eso sí, con diferencia de montaje de componentes en la placa, según el aparato en el que va montada.
ENLACES EXTERNOS DE INTERÉS:
https://sonicstate.com/synth/akai_s-3000/
https://synthmuseum.com/akai/index.html
https://martin78.com/tag/akai/
https://akai-sampler.blogspot.com/
Continuaré más adelante añadiendo datos adicionales.
Saludos!
Olaf
