Behringer DI-20 problema

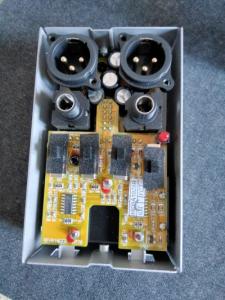

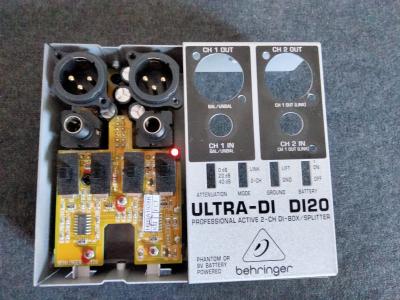

Tengo una caja inyección behringer di 20, la cual no suena nada, he cambiado pilas, cables y nada.
Por dónde puedo empezar a probar el origen del problema?

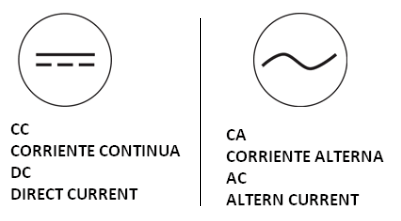

#3 En este caso solo debes medir voltaje en tensión continua (DC). Debes elegir esta función en el voltímetro, porque éste también es capaz de medir tensiones de alterna (AC). Tú debes seleccioinar tensión continua, que se representa con una línea recta en vez de una sinusoide.

Para medir los voltajes de este circuito, selecciona la escala de medida de 20 voltios.



Para utilizarlo como medidor de continuidad, debes poner el selector del multímetro en el símbolo que indica una alarma (en algunos multímetros coincide con el símbolo del diodo), entonces si unes las 2 puntas del multímetro sonará un zumbador que lleva incorporado.

https://cursos.mcielectronics.cl/2019/06/14/como-usar-un-multimetro/

Lo primero que debes hacer es comprobar que al circuito le llegue la alimentación correcta de 9 voltios, ya sea desde la pila o desde un alimentador externo.

Para ello puedes comprobar si les llega la alimentación a los 2 integrados TL064 que lleva: unos +9 voltios en la patilla nº 4 y unos -9 voltios en la patilla nº 11 (ambas tensiones medidas con respecto a la masa -GND- del circuito), aunque quizá, por lo que veo en el esquema de Behringer, las patillas nº 11 de los CI estén conectadas directamente a masa en este caso. Cada TL064 integra 4 amplificadores operacionales, aquí tienes su datasheet: https://www.st.com/resource/en/datasheet/tl064.pdf

Comprueba todas las soldaduras de la placa, por si hay alguna despegada o defectuosa, y que los condensadores electrolíticos no estén hinchados o hayan perdido líquido (en caso de duda cámbialos). También que no haya ninguna pista rota.

Comprueba también el funcionamiento de los switches con un tester como comprobador de continuidad.

Aquí tienes el esquema electrónico del DI-20: https://www.synthxl.com/behringer-di-20/

#2
Gracias, me pondré a ello. El caso es que tengo que aprender cómo funciona un multímetro que tengo.

#3 En este caso solo debes medir voltaje en tensión continua (DC). Debes elegir esta función en el voltímetro, porque éste también es capaz de medir tensiones de alterna (AC). Tú debes seleccioinar tensión continua, que se representa con una línea recta en vez de una sinusoide.

Para medir los voltajes de este circuito, selecciona la escala de medida de 20 voltios.



Para utilizarlo como medidor de continuidad, debes poner el selector del multímetro en el símbolo que indica una alarma (en algunos multímetros coincide con el símbolo del diodo), entonces si unes las 2 puntas del multímetro sonará un zumbador que lleva incorporado.

https://cursos.mcielectronics.cl/2019/06/14/como-usar-un-multimetro/

#4
Muchas graciassss!!!
Tengo que estudiarlo!!!

#4

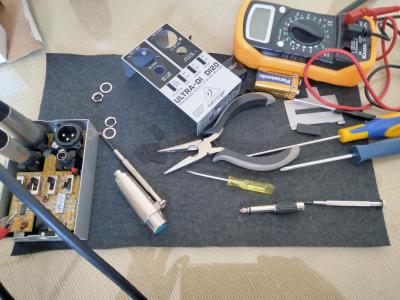

Pues enredé y no sé cómo pero ya funciona!!!

#6
¿Qué hiciste? Podría ser un mal contacto y al tocar algo volvió a hacer contacto, pero podría volver a fallar (espero que no).

#7
Pudiera ser eso del contacto....no sé. Pero me tiré mucho tiempo limpiando y enredando.
Espero que no falle!!!
