Footswitch para amplificador swr

cantabron
#1 por cantabron el 13/11/2018
Hola, llevo tiempo buscando un pedal para mi amplificador de bajo swr, el workingpro 400. Se trata del pedal doble que tiene mute y on/off para el intensificador de bajas frecuencias. El caso es que no lo encuentro y me pregunto si seria muy dificil modificar un pedal normal para poder usarlo. La principal diferencia es que el conector es de 5 pin, tipo midi, cuando los pedales normales tienen jack stereo. El pedal original tiene dos botonoes y dos led. Lamentablemente no tengo el codigo de cableado. Lo sabe alguien? como puedo averiguarlo midiendo? Gracias
Subir
OFERTAS Ver todas
  • -20%
    Technics SL-1200M7 Lamborghini
    1.199 €
    Ver oferta
  • -29%
    Behringer X-Touch Compact
    263 €
    Ver oferta
  • -6%
    Elektron Digitakt II (B-Stock)
    939 €
    Ver oferta
elpatxi_bcn
#2 por elpatxi_bcn el 18/11/2018
Hooolaquetal!!!

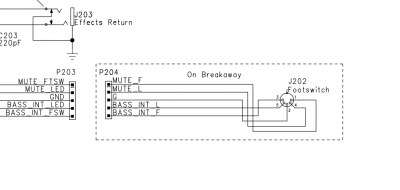

Supongo que esta imagen te servirá. Sacado del manual de servicio de tu ampli, disponible en la web de Fender:

https://support.fender.com/hc/en-us/articles/115002392666-SWR-Amp-Schematics

Saludos!!!!!
Archivos adjuntos ( para descargar)
Subir
cantabron
#3 por cantabron el 18/11/2018
Ostras, muchas gracias Patxi, he estado en esa web pero solo acerte a bajar el esquema del amplificador. Esto no lo encontre. Muchas gracias
