Oscilador Simple

Hola, sacando algo de tiempo me he decidido a hacer este oscilador simple, de Sam Battle (Look mum no computer), la idea es hacer una caja con 3 o mas, dejando sin soldar los transistores y los condesadores para poder cambiar el la velocidad y el tipo de oscilación. aun tengo que probar varios transistores, condensadores para tener la configuración que mas me guste, debería buscar una caja pero aún no tengo decidido cuantos osciladores voy a poner, quiero reciclar componentes que tengo por aquí sin usar. Si alguien se anima a hacerlo y tiene alguna duda aquí estamos.

Dejo el link que contiene toda la información del proyecto, es sencillo.

https://www.lookmumnocomputer.com/simplest-oscillator

https://www.youtube.com/shorts/vIplcgNnWKc

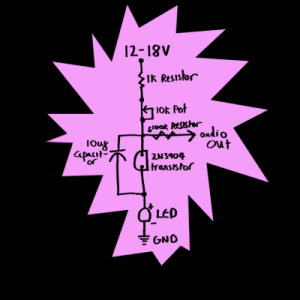

Ojo que el esquemático este está mal:

[ Imagen no disponible ]

Yo he fabricado varios módulos eurorack con varios osciladores. En último que he hecho he sustituido los leds por diodos y obtengo mejores resultados a bajas frecuencias. No se "atraganta". No queda tan resultón pero suena mejor. Y además le añadí un pote de volumen a cada oscilador, para poder afinar uno a uno, y un preamplificador/mezclador con un operacional para subirles el volumen a niveles eurorack e incluso saturar un poco.

No me acordaba de que había subido un test...

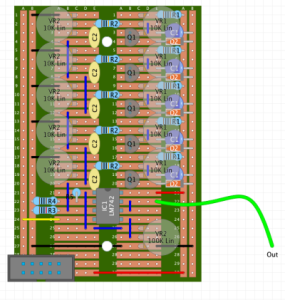

Y aquí el esquemático. Los potes están soldados por la otra cara

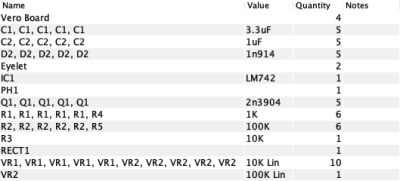

Con su listado de componentes:

Hola amonra, gracias por compartir el esquema, cualquier día de estos monto el tuyo, tengo que mirar que componentes tengo, intento reutilizar componentes de cacharros que la gente ya no quiere o le han dejado de funcionar.

Por lo de los leds si te digo la verdad, le puse unos transparentes y cuando utilizas poca luz te quedas cegato, si suena mejor con esos diodos todo son ventajas.

A mi con los leds cuando bajaba frecuencia petardeaba el oscilador. Se convertía más en un click que en otra cosa. A ver si saco el eurorack de la caja  (me he mudado hace poco) y grabo algo. Si encuentro los antiguos con leds los monto y grabo sonidos. Cruzo los dedos para tener tiempo.

Para montar el conector eurorack de alimentación yo le tengo que quitar dos filas de pines, ojo.
