Alguien que tenga la focusrite Scarlett 8i6 1st Gen

Saludos hispasonicos, alguien que tenga por favor la focusrite scarlett 8i6, que me pueda pasar una foto o el dato de cual es el valor de la resistencia que tiene dentro justo detras del conector usb, para ello se le deben de quitar los 7 tornillos es bastante facil, ya que se me perdio esta resistencia intenttando areglar el problema del chasquido de audio luego que la conecte a un hub usb alimentado, es una resistencia super pequeña ya que necesito buscar el reemplazo para ver si la puedo areglar, gracias ??

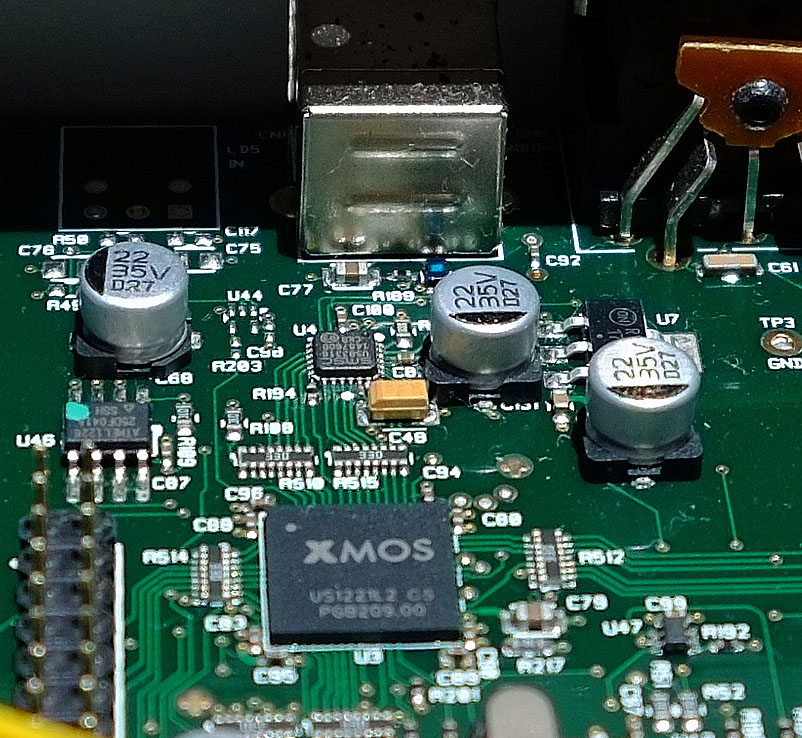

Aqui esta marcada con una flecha roja, ampliar la imagen para ver donde esta ubicada la resistencia gracias.

Bienvenido al foro.





Muy enana. Complicada de medir y fotografiar. Ya no digo nah de soldar.

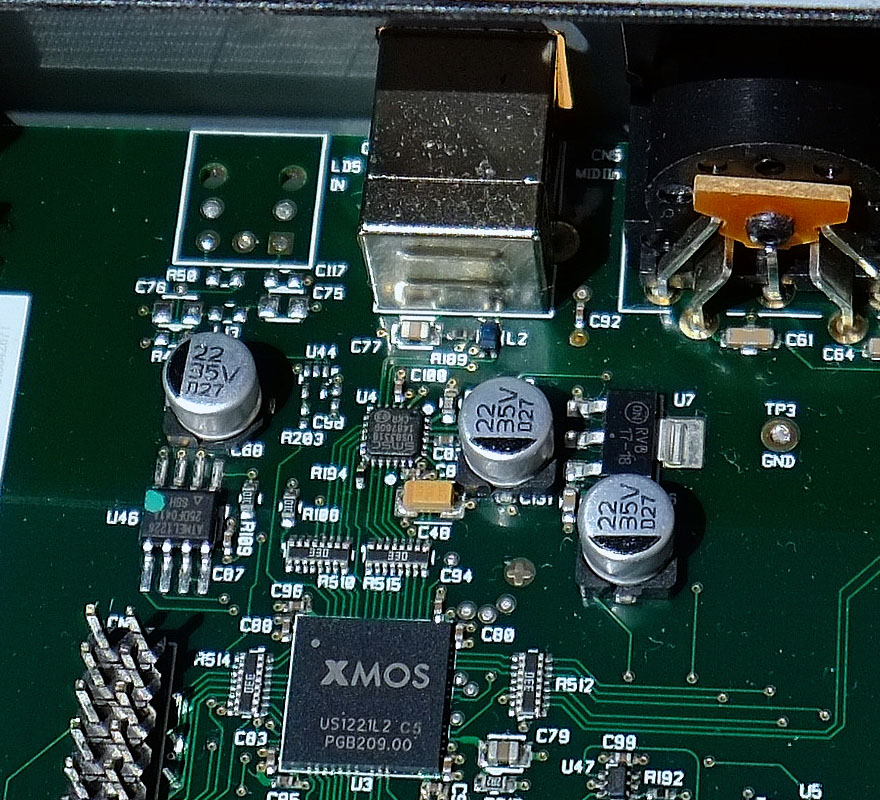

R 189 Mide puesta en el circuito 10 K Ohm.

Suerte.

Wow gracias man, te pasaste. mejor de hay se daña, eres una súper persona, me tenia loco, ya que lo volé sin querer quitando el condensador, ahora veré si puedo soldarla, cuando me llegue la estación de calor, yo pensé que la resistencia tenia algunas cifras arriba como por eje: (01c) que es igual a 10 kilo ohm, si no mal recuerdo aunque no estaba seguro, veo que es solo negrita , pero parece que no en todas las interfaces esta igual aunque valen lo mismo, Tambien observo que la resistencia lleva como una pista al pad derecho del condesador, por que se quemo un poco la zona del condesador gracias a ti y al foro,

#4
Supongo que cuando dices que se voló, estás diciendo que se desoldó,¿ si es así porque no la mediste tú mismo? Y si te ocurrió eso quitando el condensador mal vamos, te pasaste calentando, como no tengas algo de experiencia soldando smd lo tienes difícil… suponiendo que solo sea ese el problema y no tengas nada más estropeado o te hayas cargado algo en el intento.

En realidad estaba revisando si el problema era por el condensador y le meti un cautin muy grande, y provoque mas problemas, pero el problema fundamental es que suena pero hace un chasquido a los 5 segundos de sonar, despues que la conecte a un hub usb alimentado, puede que aparte de la resistencia tenga dañado los chip ...

XMOS XS1-L01A-TQ128-C5 (GT1244L1 C5 PKH293.09) - Microcontroller (500MIPS, 32BIT, 64KB SRAM).
SMSC USB3343 1511900 - Hi-Speed USB 2.0 Transceiver Family Featuring RapidCharge.
ATMEL AT25DF041A ATMEL1113 - Serial interface flash memory device.

Cuando fui a medir la resistencia se me callo al piso y nunc amas la volvi haber.

Saludos.

Rafelp - RD escribió:

puede que aparte de la resistencia tenga dañado los chip

Como tengas dañados esos chips creo que mejor te vas olvidando de esa Scarlett y pienses en comprar otra, ya sea nueva o de segunda mano.
