Behringer CAT

Wikter
#1 por Wikter el 17/07/2023

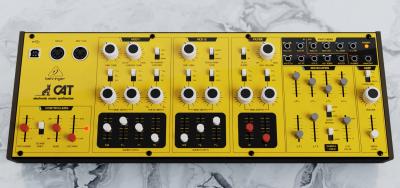

Abro hilo para el CAT de Behringer.
Por si no lo conocéis y queréis saber algo de éste clon del Octave CAT SRMII.
Dejo algunas revisiones de internet con sus luces y sus sombras.




Anoto aquí que para poder cambiar la prioridad de nota hay que ponerlo en Unison el modo multi desde la app de Behringer - Synthtribe. A parte de ese ajuste, hay muy poco que modificar para controlarlo.
A parte, se le puede modificar el afinado del segundo oscilador para que girado a la izquierda quede afinado, de esta manera, la 6a muesca será 1 octava hacia arriba y el final de recorrido será una quinta desafinada (-50 cent.) Usado así, es más sencillo mantener la afinación.
Subir
OFERTAS Ver todas
  • -7%
    Modal Argon8 (B-Stock)
    559 €
    Ver oferta
  • -6%
    Elektron Digitakt II (B-Stock)
    939 €
    Ver oferta
  • -29%
    Behringer X-Touch Compact
    263 €
    Ver oferta
Wikter
#2 por Wikter el 17/07/2023
Sobre las críticas vertidas sobre el tema de la interrupción de la sincronía del Clon, según se puede apreciar, es algo que el emulado sufría.
Desconozco si ese un tema de unidades concretas o el modelo.
En cualquier caso no deja de ser una peculiaridad sonora (que se puede modificar parcialmente cambiando el ancho de pulso)
https://youtu.be/77s3bcjO4kU

También anotar que el truco de cambiar la prioridad de nota hace que perdamos la duofonia, al activar el unísono.

Algunas carátulas disponibles para el BehrCAT.
https://heinakroon.net/product-category/frontpanel-overlays/cat/
https://heinakroon.net/product/system-cat/
https://heinakroon.net/product/the-inverter-cat/
Archivos adjuntos ( para descargar)
Subir
Wikter
#3 por Wikter el 18/07/2023
Según comentan en algunos hilos por ahí, la LFO y la envolvente son digitales. Lentas y tal...

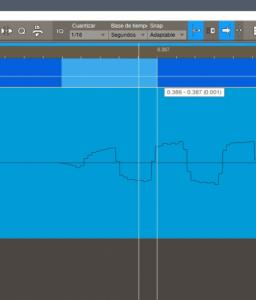

Puede ser. En cualquier caso, el ataque de la envolvente ADSR al mínimo es de 0.25-0.5ms segun mis mediciones en grabación de audio.
Respecto a la forma de onda de la LFO... brrr... son sinusoidales y cuadradas sin rarezas.

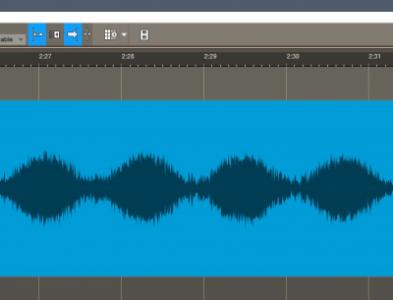

Aquí una imagen de la LFO modulando el filtro con ruido de base. (No veo muchas manera sde representar gráficamente la modulación, porque la amplitud no es modulable (auqnue francamente veo bastante fácil hacer un mod para lacar la LFO de las patillas de los selectores..
Lo que sí que he visto es que la cantidad de LFO enviada a PWM se resetea con cada nota, no permitiendo que se pueda hacer PWM con continuidad mientras se disparan notas. Ahora mismo estoy haciendo pruebas para comprobar si hay alguna manera de saltarse esa envolvente del "LFO delay."
Archivos adjuntos ( para descargar)

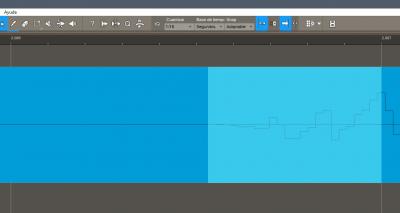

Random 1.jpg

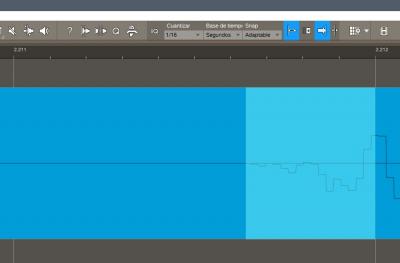

Random 2.jpg
LFO mod F+Q.jpg
Subir
Wikter
#4 por Wikter el 18/07/2023

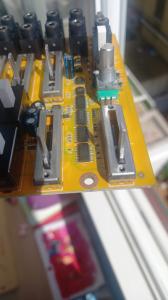

Aquí el que parece ser el posible punto de arreglo del tema de la envolvente del Delay fastidiando el problema del PWM y la modulación en general al disparar notas.
Los integrados de la zona son:
https://pdf1.alldatasheet.com/datasheet-pdf/view/113448/TI/CD4001BM.html
https://www.sg-micro.com/uploads/soft/20200213/1581595667.pdf
https://www.farnell.com/datasheets/2041416.pdf

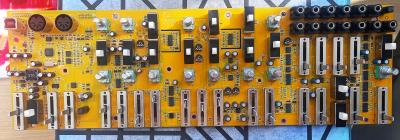

Una vista general de la placa:
Archivos adjuntos ( para descargar)
Behringer CATedit.jpg
Behringer CAT LFO Delay.jpg
Subir
Wikter
#5 por Wikter el 18/07/2023
Algo que me faltaba era buscar en Modwiggler.

https://modwiggler.com/forum/viewtopic.php?t=225491
Y por suerte Maffez tiene un tutorial sobre como poner a punto el CAT:
https://modwiggler.com/forum/viewtopic.php?p=3745259#p3745259
Subir
