Pues me he leído el manual y la verdad que la cosa es bastante confusa, porque con un sólo altavoz trabaja a 16 ohmios (el interno), pero luego lleva dos salidas para altavoz externo que dice que están conectadas en paralelo, y que si pones otra pantalla hay que colocar el selector a 8 ohmios. Eso hace que surjan un montón de dudas, como te pasa a tí, porque tal y como lo explican parece que la impedancia del altavoz externo da lo mismo (lo que obviamente no puede ser), ya que puedo poner una pantalla exterior de 16, de 8 o de 4 ohmios, y el manual no te dice como habría que hacer, y más dudas aún, si en vez de una pantalla pongo dos, como de hecho puede hacerse. Y no explica por qué tiene selector a 4 y 16 si te dice que al poner una cabina exterior lo coloques a 8 ohmios. El que hizo el manual desde luego que es un fenómeno.
Siento no poder ayudarte, pero lo único que puedo decirte es que no es nada difícil encontrar un altavoz de 16 ohmios para reemplazar el interno, De hecho yo mis pantallas las monto siempre con altavoces de 16 ohmios y encuentras prácticamente todos los modelos y marcas con 8 y con 16 ohmios. (también es cierto que siempre compro por internet en Banzai o en Thomann, sobre todo porque me gustan más eminence que celestion, y en tiendas físicas son más difíciles de encontrar.

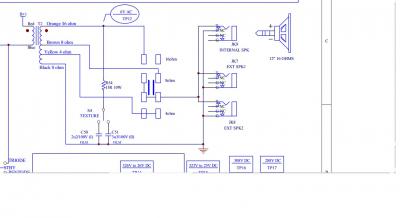

Bueno, con el diagrama queda mas claro, existen 3 jack en paralelo y a uno de ellos el del altavoz interno de 16 ohm. Los otros 2 son para pantallas externas, dependiendo de lo que conectes las impedancias se sumaran en paralelo. Conectando una pantalla externa de 16 ohm, efectivamente la impedancia total será 8 ohm, si la pantalla externa es de 8 ohm en total sumaran una impedancia por sobre los 5 ohm, por lo que seria apropiado utilizar una impedancia de 8 ohm, por lo que en ese sentido tendría lógica lo que expresa el manual.
Lo otro seria desconectar el altavoz interno que va a uno de los jack y colocar la impedancia indicada para la pantalla que conectes.
En mi caso seria cambio de altavoz interno, pero ya me queda claro que el switch si afecta la impedancia del altavoz interno por lo que la duda ya se me soluciona, muchas gracias por la ayuda.
Tienes razón, el diagrama parece claro. Si dices que trabajan eminence, el modelo governor de la serie red coat tiene muy buen sonido, a mi me ha gustado mucho, y luego hay uno de la serie legend, que es el que montan los amplis Soldano, que suena igualito que el celestion vintage 30 y es considerablemente mas barato.
