Hola, vuelvo a la carga con una reparación. He decidido compartirla, porque no es tan simple como comprar la pantalla y cambiarla. Hay que hacer algunos ajustes con resistencias y eliminar algun componente de la placa base.

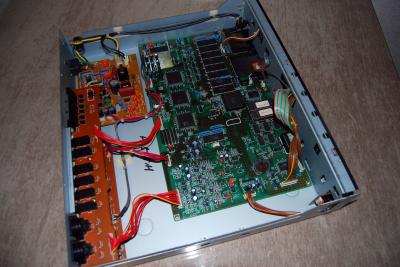

Comencemos por abrir el módulo (foto 1). Para ello utilice el siguiente video:

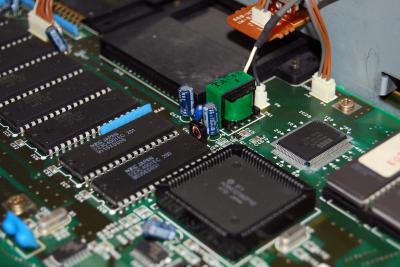

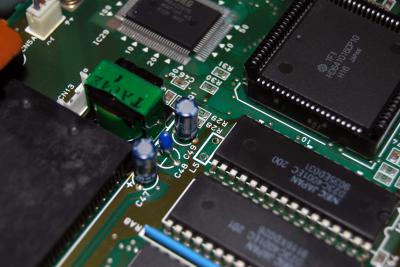

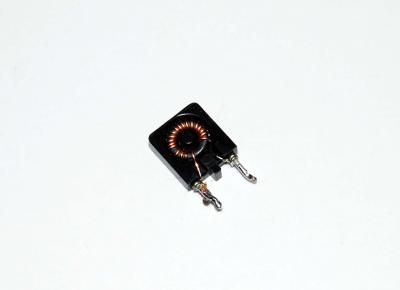

Una vez abierto, localice la bobina L5 que hay que retirar para eliminar el zumbido del elevador que alimenta la lamina electroluminiscente de la pantalla antigua. Puede observarse en la foto 2 montada en la placa, en la 3 el componente en cuestion y en la 4 la placa sin el componente.

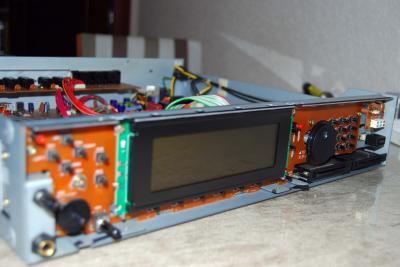

Retiramos la pantalla antigua desconectando los cables de datos y de alimentacion de la lamina.
La pantalla la compre en ebay:
http://www.ebay.es/itm/310627446974?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_7748wt_992
Y segui las instrucciones de la pagina http://tellun.com/wavestation/wavestation.html para el ajuste necesario en la nueva pantalla. Pueden observarse los tornillos a quitar para obtener la pantalla fuera fotos 5.
Como puede leerse hay que hacer un divisor de tension para el contraste de la pantalla y ponerle una resistencia en serie a los leds que iluminan la pantalla para limitar la intensidad.

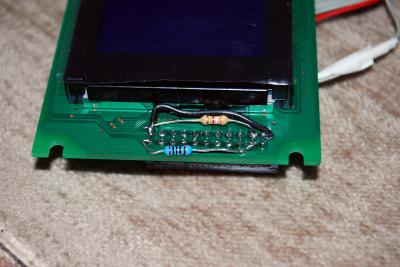

La resistencia de 680 ohmios que va entre el terminal 4 de la placa base y el terminal 4 de la pantalla puede ponerse cortando el cable correspondiente a dicha señal como puede observarse en la foto 6. Tanto la alimentacion positiva como la negativa para el led de iluminacion puede hacerse conectando los terminales 21 y 22 de la pantalla y la resistencia de 6k9 y de 100 ohmios para la alimentacion pueden ponerse en la placa comop puede observarse en la foto 7.

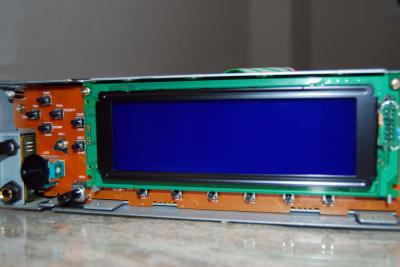

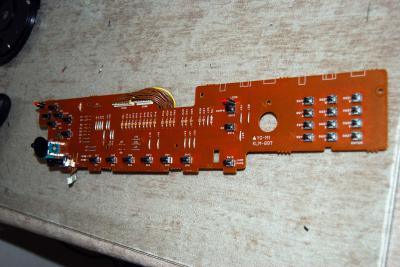

Ya que lo tenia abierto aproveche para desmontar totalmente el panel foto 8. Los micropulsadores están correctos y no hubo que cambiarlos, pero si cambie los leds de datos midi y de compare foto 9. En esta foto puede observarse como queda la pantalla nueva en nuestro modulo.
Ahora es donde viene lo divertido. Como la pantalla tiene 2 milímetros mas de altura que la antigua, los tornillos hay que ponerlos a presión. Colocamos en panel y hay que forzarlo para poder meter los tornillos, pero una vez puestos los botones responden con precisión.

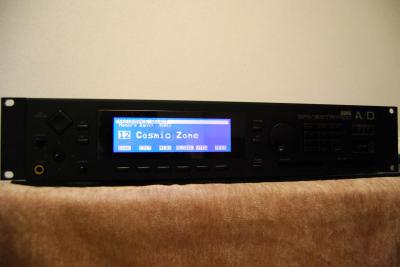

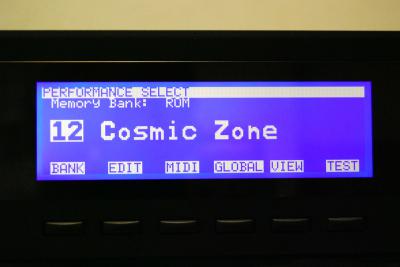

En las fotos 10 y 11 puede verse como queda la pantalla una vez montada la Wavestation.
Espero que sirva de ayuda a algún hispasónico que quiera cambiar la pantalla.
Un saludo.
Comencemos por abrir el módulo (foto 1). Para ello utilice el siguiente video:
Una vez abierto, localice la bobina L5 que hay que retirar para eliminar el zumbido del elevador que alimenta la lamina electroluminiscente de la pantalla antigua. Puede observarse en la foto 2 montada en la placa, en la 3 el componente en cuestion y en la 4 la placa sin el componente.
Retiramos la pantalla antigua desconectando los cables de datos y de alimentacion de la lamina.
La pantalla la compre en ebay:
http://www.ebay.es/itm/310627446974?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_7748wt_992
Y segui las instrucciones de la pagina http://tellun.com/wavestation/wavestation.html para el ajuste necesario en la nueva pantalla. Pueden observarse los tornillos a quitar para obtener la pantalla fuera fotos 5.
Como puede leerse hay que hacer un divisor de tension para el contraste de la pantalla y ponerle una resistencia en serie a los leds que iluminan la pantalla para limitar la intensidad.
La resistencia de 680 ohmios que va entre el terminal 4 de la placa base y el terminal 4 de la pantalla puede ponerse cortando el cable correspondiente a dicha señal como puede observarse en la foto 6. Tanto la alimentacion positiva como la negativa para el led de iluminacion puede hacerse conectando los terminales 21 y 22 de la pantalla y la resistencia de 6k9 y de 100 ohmios para la alimentacion pueden ponerse en la placa comop puede observarse en la foto 7.
Ya que lo tenia abierto aproveche para desmontar totalmente el panel foto 8. Los micropulsadores están correctos y no hubo que cambiarlos, pero si cambie los leds de datos midi y de compare foto 9. En esta foto puede observarse como queda la pantalla nueva en nuestro modulo.
Ahora es donde viene lo divertido. Como la pantalla tiene 2 milímetros mas de altura que la antigua, los tornillos hay que ponerlos a presión. Colocamos en panel y hay que forzarlo para poder meter los tornillos, pero una vez puestos los botones responden con precisión.
En las fotos 10 y 11 puede verse como queda la pantalla una vez montada la Wavestation.
Espero que sirva de ayuda a algún hispasónico que quiera cambiar la pantalla.
Un saludo.
