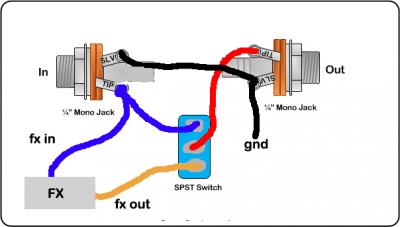

Creo que esto te podrá servir. Es un switch SPST, uno de palanca de 2 posiciones. Si te fijas la entrada (azul) va a dos sitios, uno es una posición del switch y el otro es para aplicar el efecto a la señal. La salida (rojo) siempre está conectada al mismo punto (el centro del switch) donde a través de su palanca escoges si quieres que cortocircuite interiormente con la señal de entrada y hacer bypass (azul) o la señal a la salida del efecto (naranja) para cada una de sus dos posiciones. FX sería el conjunto de componentes que hacen el efecto en si. Ánimo con ello!
Archivos adjuntos (
loguéate para descargar)
En el diagrama de arriba del cableado están todas las conexiones del circuito! Cual es tu duda? El interruptor está visto desde abajo, es uno de este tipo:
[ Imagen no disponible ]
Lo suyo sería que hicieras todas las conexiones con un soldador y lo pusieras en algún tipo de caja.
#4 Ah ok, vale esque en el dibujo que pusiste primero, pusiste en el abajo del interruptor spst, pero es spdt no?, creo que lo entiendo ahora.

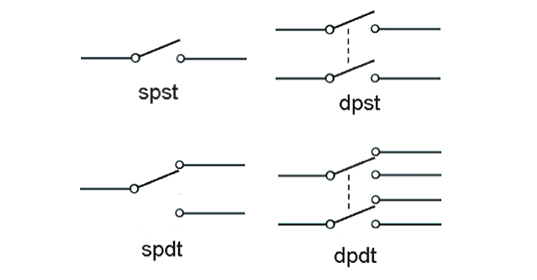

Exacto, es que cogí el dibujo de otro esquema que era mas o menos el mismo para tener menos faena y no me fijé en que no era el switch bueno. Un SPST también tiene 2 posiciones pero su salida sólo se conecta a un punto o a nada, mientras que la salida de un SPDT se conecta o a un punto o a otro (señal limpia o señal con efecto).
prueba con el BC517 que es del mismo tipo que el MPSA13!
#9 Gracias!! por cierto he ido a la electrica para el interruptor, le dije al hombre un interruptor de doble polo, y me dio uno que tiene la palanca pero por debajo no es igual al que me pusiste, tiene los dos enganches, pero en el medio hay un agujero. ¿es lo mismo?
si con 'agujero' te refieres a que no tiene terminal (enganche como tú los llamas jajaja), no es lo mismo, ha de tener 3 terminales donde se pueda soldar, ya sean cuadrados como los de mi foto o redondos, pero 3 terminales. Lo mejor sería que te den uno de forma exactamente igual que el de mi foto, suelen ser granates por eso.
