Conexiones "Jack" Mono Stereo Balance Unbalance

Hola!

Otro tema que tambien esta mas trillado que el serrin...

Lea donde lea al final vuelvo atras porque me descuadra lo que habia leido antes. A ver si de esta va la vencida.

Diferenciar claramente tecnicismos y terminos coloquiales:

- Jack
- Mini-Jack
- 6'3 mm
- 3'5 mm
- TRS
- TS

Despues de diferenciarlos o semejarlos claramente, vienen cuatro posibles premisas que seguro son corregibles:

- La conexion Mono puede ser Balanceada.

- La conexion Stereo puede ser Balanceada

- La conexion Mono puede ser No Balanceada.

- La Conexion Stereo puede ser No Balanceada.

Finalmente, entre las diferentes conexiones reales, como se pueden diferenciar. Por ejemplo, una conexion Mono Balance y otra Stereo Unbalance, si es que existen.

Gracias por soportar los temas trillados!

Gracias por las posibles respuestas!

OFERTASVer todas

-22%

Universal Audio Volt 2 Studio Pack

179 €

Ver oferta
-26%

Audix FP-7 F9 Drumset 70th Bundle

444 €

Ver oferta
-37%

Behringer SU9920

69 €

Ver oferta

AΩ escribió:
1- La conexion Mono puede ser Balanceada.

2- La conexion Stereo puede ser Balanceada

3- La conexion Mono puede ser No Balanceada.

4- La Conexion Stereo puede ser No Balanceada.

La segunda sentencia es falsa. La cuarta, no "puede ser": "es".

El lío viene de no diferenciar conectores, cables y señales. Son cosas distintas, aunque relacionadas.

Conectores Jack: Hay dos tamaños (Jack de 6,35 mm. Mini-jack de 3,50 mm) y dos tipos: (TRS y TS).
(También hay unos mini-mini de 2,50 mm)

Imagen no disponible

Cables hay de dos y 3 conductores (hay más tipos, pero para el tema que nos concierne estos son los básicos).

Y como tipos de señales que pueden circular por un cable tenemos:
- Mono no balanceada (1 canal): basta con un cable de dos conductores. Conector Jack TS ó RCA.
- Mono balanceada (1 canal + malla): requiere cable con 3 conductores y conector Jack TRS, Canon...
- Estéreo (2 canales): requiere cable con 3 conductores y conector Jack TRS. Como ya te ha dicho Mordus no puede ser balanceada.

http://www.doctorproaudio.com/content.php?135-conexiones-balanceadas-no-balanceadas

Mis conocimientos de electrónica son muy limitados, así que espero no haberte liado más.
Si hay alguna imprecisión o error, por favor, que alguien lo corrija.

a- omega (no se como hacer el símbolo en el teclado :desdentado:

) como dice avallesp la confusión tiene que ver con que la gente suele confundir el cable y conector, con la señal que va por el.

Un estéreo son 2 canales, cada canal debe ir por una linea independiente, independiente de si las lineas comparte el mismo cable y el mismo conector, hay que siempre pensar en canales independientes que requieren un pin o un anillo de contacto para cada canal.

Una linea balanceada, al igual que un estero también requiere enviar 2 canales, pero en este caso cada canal es el inverso del contrario, es la misma información, solo que invertida en fase en uno de los canales.

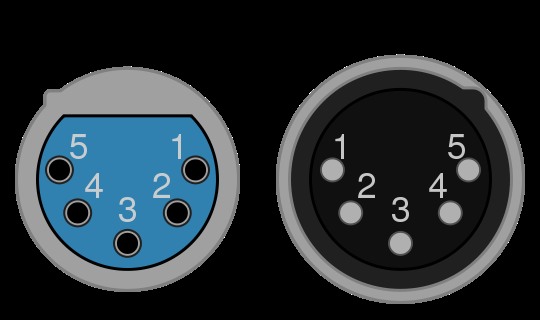

Para tu balancear un estéreo, lo que necesitas es tener 2 lineas por cada canal, por lo que no hay mucho lugar a confusion, una conexion estero que comparta el mismo conector será de este tipo cuando es XLR:

Entonces no existe punto de confusión con el estéreo.

Ahora bien, aquí es donde entra en juego lo que digo mas arriba de confundir la señal con el conector o el cable.

Un cable con conexión XLR lleva 3 lineas, 2 son para señal y la tercera va a masa. Este cable por si solo no es no estereo ni balanceado, por que esas son definiciones para el tipo de señal, no para el cable, lo mismo cuando tienes un conector jack, o es TS o TRS o TRRS, no es ni balanceado ni estero, no confundir con la señal que va por el.

Entonces, un solo cables que lleva 3 lineas va a poder llevar un estéreo, o una linea balanceada y todo se definirá de acuerdo a la fuente de señal y el receptor.

Para productos de consumo no se necesitan lineas balanceadas, es por eso que se utiliza la conexión RCA o tipo jack TS y como no se centra el foco en evitar interferencia con lineas balanceadas tratándose de distancias cortas pues se meten las 2 señales en un mismo cable, ahí es donde aparece el conector jack TRS, tienes los 3 contactos que necesitas para llevar 2 señales, pero el cable en si mismo no define que sea estero, balanceado ni nada por el estilo.

En el área mas especializada de producción musical o sectores profesionales del audio nace la necesidad de trabajar con lineas balanceadas. Y no solo eso, si no que comienzan a aparecer muchos mas canales que un simple estéreo, tratándose de una mezcla te encuentras con decenas de canales que tu no sabes aun donde los vas a posicionar, son simplemente canales individuales, no conforman aun una imagen estero, por lo que se tratan individualmente, en este caso las conexiones tienden a ser por canal, y como cada cable lleva un canal, tampoco hay espacio para la confusión respecto a si es estero o balanceado.

Cada canal irá por su cable, por lo que si te encuentras ahora conectores de 3 contactos, debes pensar en una linea balanceada y no en un estero.

No se si te va quedando claro que el conector y el cable no determinan nada, están ahí para ser utilizados de acuerdo a lo que se requiera, y si la linea requiere ser balanceada o ser estero dependerá de la fuente, aun así, se suele utilizar mas los 3 contactos para estero en productos de consumo y para lineas balanceadas en ámbitos profesionales.

#4
muy buena explicación!!! Pinochocrates :desdentado:

Gabriel escribió:
Pinochocrates

El Pinochonic escribió:
a- omega (no se como hacer el símbolo en el teclado )

En Windows:
Inicio :arrow:

todos los programas :arrow:

accesorios :arrow:

herramientas del sistema :arrow:

mapa de caracteres, ahí sale el comando de teclado.
Pero es más rápido copiarlo y pegarlo de algún TXT que te sirva de chuleta.
Aquí te dejo el símbolo.

Ω

Saludos.
