Captura unas imágenes y subelo
la verdad agradeceria mas numeritos en la escala hz del span..
edit-- pasando el raton por la ventana grafica del span parecen los valores..

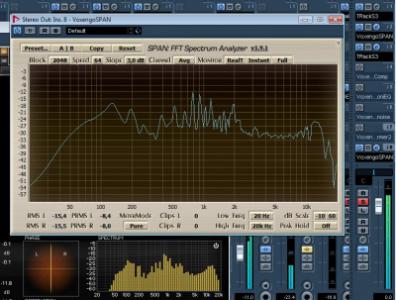

el valor inferior del span hz de la izquierda es el mismo que el tracks = 20..
en otras palabras, si lo que quiero es cortar de 0 a 25 y tengo estos dos espectrometros pues uno no sabe que hacer
mod
Buenas.
El fallo de error en un analizador fft es mínimo. Lo que ves ahí es el efecto de un ajuste diferente para cada analizador.
En el caso del de TRacks, lo tienes por bloques.... creo que 63. Entonces lo que hace es sacar el valor rms de cada bloque y te da un único valor, que es la barrita con techo rectangular. En el caso del Span, así como lo tienes, te está sacando 2000 puntos. Aparte le puedes poner un smooth de 1/6 y entonces se parecería más al TR.
Por otro lado, el slope del span lo tienes al 3, y no sé exactamente cual es el del TRacks, aunque parece que andará por ahí.....
Los intrumentos de medida hay que saber utilizarlos e interpretarlos, y no es tarea facil entender los entresijos de un fft tan potente como el Span.
En general, tal y como lo tienes ahí, házle más caso al span, salvo por debajo de 100Hz.
Saludos
mod
Además de que cada uno puede que esté usando un enventanado diferente con un overlap diferente........
El enventanado es la forma que tiene la aplicación de integrar las fronteras (temporalmente) de cada bloque. Y el overlap, la cantidad de cada bloque que se pisa el uno al otro.
saludos
El Span ultimo que descargué gratuitamente, de Voxengo, incorpora un preset que se llama algo así como: Lo-Freq Inspection. Creo que configura el plugin para que sea más fidedigno en las bajas frecuencias.
Descargate uno actualizado, esta en la seccion freeware de hispa.
Un saludo.
muchas gracias, le echare un ojo atento
