Alimentador switch Conceptronic

  • 1
DAG
#1 por DAG el 31/01/2022
Hola, os hago una consulta que no es directamente de audio pero si para uso en el.
Quería montar una red entre los distintos ordenadores del estudio para cuando tengo que copiar archivos entre ordenadores y asi no tener que utilizar ni usb's ni discos duros externos.
Recuperé un Switch Conceptronic C1GS8 para interconectarlos y no encuentro la fuente de alimentación, en el aparato no se indica el voltaje, solo la polaridad del conector, por lo que no sé que alimentador ponerle para no cargarmelo.
Alguno de vosotros tiene uno igual y puede indicarme el voltaje?
He buscado por internet y no he podido encontrar info.
Gracias
Subir
OFERTAS Ver todas
  • -7%
    Modal Argon8 (B-Stock)
    559 €
    Ver oferta
  • -20%
    Technics SL-1200M7 Lamborghini
    1.199 €
    Ver oferta
  • -29%
    Behringer X-Touch Compact
    263 €
    Ver oferta
elpatxi_bcn
#2 por elpatxi_bcn el 31/01/2022
Hooolaquetal!!!

No tengo el equipo, pero en estos casos yo lo que hago es abrir el equipo.
Si el condensador de filtro es de 16v, el equipo funcionará a 12v. Si es de 35v, casi seguro que funcionará entre 18-24v.

Y si tienes una fuente variable, otra opción es ajustarla en por lo menos 9v e ir subiendo poco a poco.

Tampoco es algo muy crítico, piensa que el equipo dentro también lleva sus propios reguladores para la electrónica digital, 5v y 3,3v.

Saludos y suerte!

Pd: también puedes poner una foto del switch, en la web salen dos modelos diferentes, o eso me ha parecido.
Y ya si le haces una foto a la placa en la zona del conector DC podríamos saber mucho más.
Subir
DAG
#3 por DAG el 31/01/2022
Con alimentación de 5v funciona, pero cuando quiere deja de funcionar, igual necesita 7,5v.
Se que estos equipos llevan protección, preferiria no forzar su muerte.
Los condensadores de voltaje mas pequeño son de 16v, por lo que aguantan los 12v de la mayoria de equipos, tampoco quiero forzarlo.
Tampoco es por lo que pueda valer un switch de estas caracteristicas, se encuentran baratos y bien cuidado me puede aguantar años, no necesito más.
No quiero comprar un alimentador, ya tengo varios, es para aprovechar cosas que ya tengo muertas en cajones, darles una nueva oportunidad.

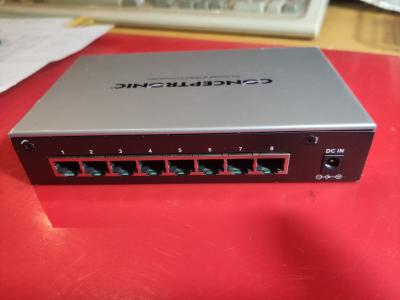

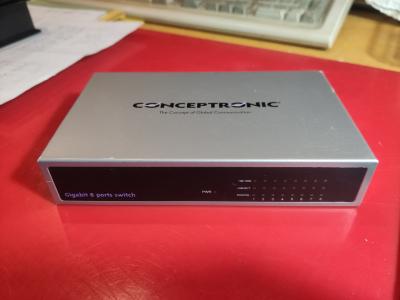

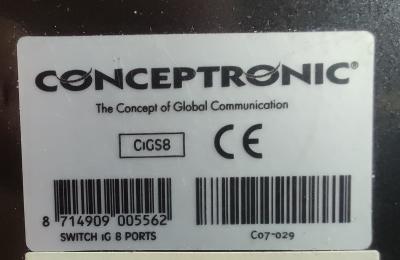

Archivos adjuntos ( para descargar)
Subir
vagar
#4 por vagar el 31/01/2022
DAG escribió:

Con alimentación de 5v funciona, pero cuando quiere deja de funcionar, igual necesita 7,5v.


O más corriente.

¿Has llamado a Conceptronic a ver si te lo pueden decir?

https://www.conceptronic.net/conceptronic_en/technical-support

Otra opción puede ser ir a la Wayback Machine y hojear versiones antiguas de la web de Conceptronic, a ver si sale algo.
Subir
DAG
#5 por DAG el 31/01/2022
Gracias Vagar!!!
he preguntado aquí porque no había encontrado esta página, la he buscado (desde el móvil) y no ha habido manera.

Voy a ello, gracias de nuevo.
Subir
DAG
#6 por DAG el 31/01/2022
Ya he realizado la consulta.
Si recibo respuesta ya la subiré por si hubiera algún otro interesado.

Salu2
Subir
Synclavier
#7 por Synclavier el 01/02/2022
DAG escribió:
Con alimentación de 5v funciona, pero cuando quiere deja de funcionar, igual necesita 7,5v.


Sacado de un manual de otro modelo de Conceptronic, pero por lo que dices es fácil que utilicen el mismo alimentador:

• Conceptronic 8-poorts gigabit ethernet switch (CGIGA8A)• Lichtnetadapter 7,5V gelijkstroom, 1,5A

Por lo que si lo alimentas con una fuente capaz de suministrar 1,5 amperios y 7,5 voltios con la polaridad indicada junto al conector seguramente funcionará correctamente.
Subir
Synclavier
#8 por Synclavier el 01/02/2022
El de este otro modelo es de la misma tensión pero de 1 amperio. Quizás con 7,5 voltios y 1 A ya te sirva.

• Conceptronic 8 Port 10/100 Mbps Ethernet Switch (C100S8A)• Power adapter 7,5V DC, 1A

Si lo pones de 1 A comprueba que el alimentador no se caliente demasiado, si puedes ponlo mejor de 1,5 A.

Lo que parece claro es que la tensión que necesita es de 7,5 voltios.
Subir
elpatxi_bcn
#9 por elpatxi_bcn el 01/02/2022
Hooolaquetal!!!

En internet había visto otro más grande, tipo medio rack, no sé qué había buscado :desdentado:
Si es éstos más pequeños, sí van a 7,5v y sí, necesitan bastante amperaje.
En el curro tengo algunos alimentadores de ellos, de los que hemos ido sustituyendo, por si te hace falta.
Lo que juraría que el conector DC en los que yo tengo es más pequeño.

Saludos!
Subir
DAG
#10 por DAG el 01/02/2022
Pues probaré con 7,5 a ver si mejora.
Cuando lo volví a poner en marcha empecé con el de 5v y al ver que se encendían los leds y que funcionaba (en principio) lo dejé. Con el tiempo me ha dado problemas de conexión, cuando queria no había manera de conseguir establecer conexión con lo que estaba en linea, ahora si... ahora no... por lo que sospeché de la alimentación, espero que realmente no esté estropeado, ya veremos 😄
Gracias por la info

Salu2
Subir
Synclavier
#11 por Synclavier el 01/02/2022
#10 Con 7,5 voltios te va a funcionar casi con total seguridad, pero no te olvides del amperaje que debe de dar la fuente que también es fundamental. Si da el voltaje pero no da el amperaje tampoco funcionaría o podría ir forzada y quemarse el fusible o el trafo, dependiendo de si la fuente tiene circuito de protección o no.
Subir
1
DAG
#12 por DAG el 03/02/2022
Ya he recibido respuesta desde Conceptronic, resumiendo:
Como el aparato es muy antiguo no tenemos información... :shock::shock:
Que equipos parecidos usan 9v o 12v, que pruebe con 9v, que no se va a estropear :susto: :manso: :-k

Pues ya sabeis, si teneis un equipo de esta marca o pensabais comprar uno, pensaroslo, dentro de un tiempo podeis tener un pisapapeles como tengais problemas.

Prové con 7,5v y continua igual :triston:
La próxima 9v...
Subir
Synclavier
#13 por Synclavier el 04/02/2022
DAG escribió:
Ya he recibido respuesta desde Conceptronic, resumiendo:
Como el aparato es muy antiguo no tenemos información...


:???:???:

DAG escribió:
Prové con 7,5v y continua igual
La próxima 9v...


Sigues sin dar información sobre la intensidad que da tu fuente, da 7,5 voltios pero ¿da los 1.5 amperios?. Si utilizas una fuente que no pueda suministrar suficiente intensidad se puede caer el voltaje cuando lo conectas.

Comprueba también el estado de los contactos del conector de alimentación del aparato, no vayan a estar sucios y no hacer buen contacto. Y que el conector macho que viene de la fuente sea el adecuado y haga buen contacto en la toma, ya que de esos jacks de fuentes de alimentación hay varios tipos (distinto diámetro interior del agujero y distinto diámetro exterior) y a veces dan problemas si macho y hembra no coinciden bien.
Subir
DAG
#14 por DAG el 04/02/2022
#13
La fuente es de 2A con varias salidas.

Tengo otro de NetGear que funciona a 12v 0,5A y no me ha dado ningún problema.
Subir
elpatxi_bcn
#15 por elpatxi_bcn el 04/02/2022
Hooolaquetal!!!

El switch lleva varios convertidores DC-DC, ya que la electrónica que lleva funciona en buena parte a 3,3v y 5v. He visto fallar muchos convertidores de éstos.

Si puedes conecta un amperímetro en serie con el positivo de la alimentación, y lo enciendes.
De esta forma podemos ver si al ir arrancando las diferentes partes hay un disparo en el consumo, señal de un fallo.

Saludos!!!!
Subir
