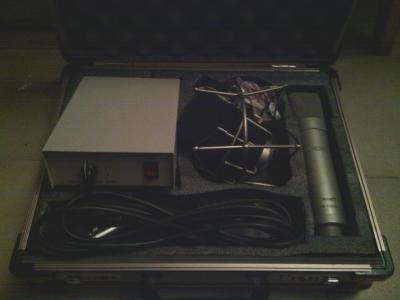

Hola , el caso es que un colega compro este micro por ebay ,es un FDK , modelo Area 51 ,
Por lo que me conto le salio muy bien de precio por que tiene el interruptor de encendido
de la alimentacion roto, segun me conto solo havia que cambiarle el interruptor y listos,
Tengo algunos conocimientos de electrónica básicos ( he reparado algunas cosas y he montado
algún pedal), también se leer esquemas bueno un poco de todo, así que acepte arreglarlo ,
en teoría solo se trataba de cambiar el viejo interruptor por uno nuevo.

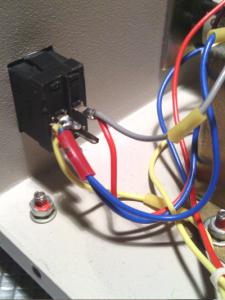

Mi sorpresa fue cuando quite la tapa para ver cuantos pines tenia el interruptor y vi que alguien
había manipulado los cables y los había soldado mal ,

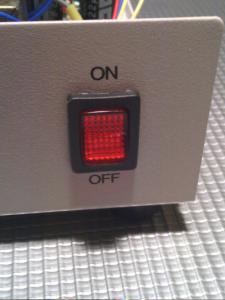

es un interruptor con luz y tiene 4 pins de conexion .
Del transformador salen 5 Cables pero los conectaron mal (supongo), ya que
uno como mínimo tendría que ser para la luz del interruptor , no?
Aparte veo que hay restos de estaño en todos los pins pero solo usaron los 2 de arriba .

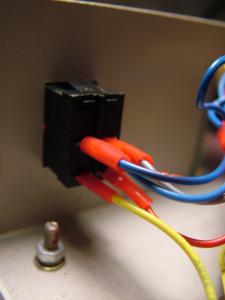

Conectaron 3 cables a un pin y 2 mas a otro pin ,
En el conector de la izquierda pusieron Azul , Azul y Amarillo
En el conector de la derecha pusieron Rojo y Gris.
tras mucho buscar no encontrado ningún esquema en google
La pregunta es como puedo saber donde se supone que van los cables con la ayuda del tester ,
o si alguien tiene el mismo micro podría quitar la tapa (solo son 4 tornillos que tiene en el lateral)
y sacar una foto o dibujar o escribir donde va cada cable
eso seria lo mas fácil ,cualquier ayuda me ira bien ,e encontrado un interruptor similar en mouser,
y me gustaría poder arreglarlo al colega que anda justo de pasta y necesita el micro para las voces.
Gracias de antemano !
