Lo primero, un saludo a todos.
Hemos decidido abrir este post porque hemos empezado ya la construcción de mi home studio.
Las medidas las hemos sacado de un presupuesto que me hizo una marca de materiales acústicos y construcción de estudios, en el que se contemplaba que dichas medidas están dentro de las proporciones de Louden y cumple a su vez con el criterio de Bonello (estoy totalmente pez en este tema), nos hemos dignado a seguir estas indicaciones.
Largo: 4,27
Ancho: 3,15
Alto: 2,25
Hemos intentado seguir el modelo "box in a box" (en la medida de lo posible) y hemos dejado 1cm desde la estructura del home studio hasta la pared origen de la casa (nos ha sido imposible dejar mas distancia).
La estructura del suelo es de:
Largo: 4,48
Ancho: 3,32
Lo hemos hecho así contando con el grosor que tiene el tabique (Perfileria + lana de roca - Pladur 15mm - Vicolam 65 4mm - Pladur 13mm)
para que se respeten las medidas interiores del home studio (las que he puesto al principio del post).
He de mencionar también al forero Jandriu y Saxo Jazz, ya que, mucha de la información para empezar este proyecto (por no decir la mayoría) la he sacado de los post que abrieron aquí en
sobre la construcción de sus estudios:
https://www.hispasonic.com/foros/insonorizar-mi-local-ensayo/416064
https://www.hispasonic.com/foros/construccion-estudio/380653
Antes de empezar quiero agradecer la ayuda que me está brindando mi cuñao, ya que en temas de ñapas soy un auténtico negado](https://statics.soniccdn.com/images/smilies/eusa_wall.gif "](*,)")
. Tengo una familia que no me la merezco!!
Gracias Javi!!
EL SUELO:

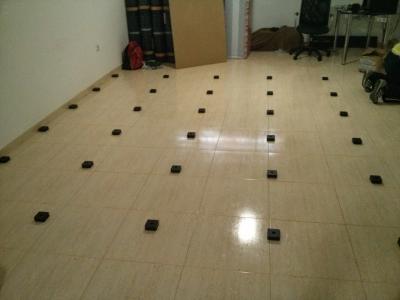

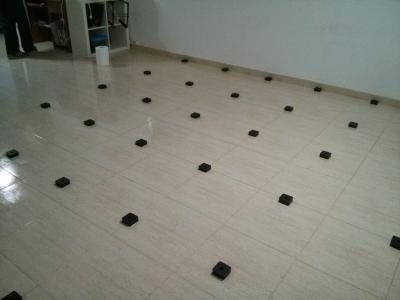

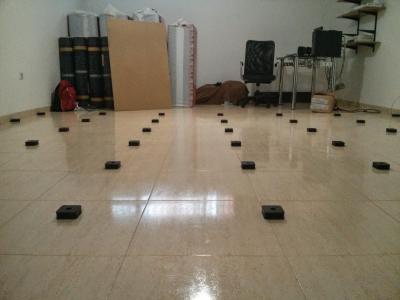

Planteo de tacos amortiguadores. Hemos hecho una cuadrícula dejando los tacos a 73cm parte larga (aprox) y 62 parte ancha (aprox).
Los tacos van fijados al suelo con cola de contacto marca Ceys, la cual nos recomendaron para fijar caucho a loseta y caucho a DM.
Los tacos son los mismo que utilizó Jandriu es su proyecto, Agfri PS 50.

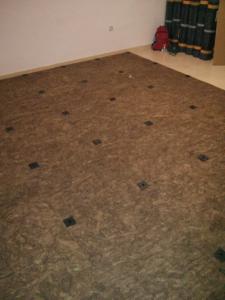

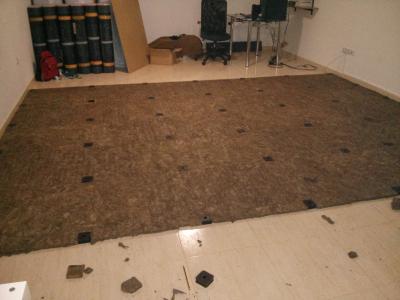

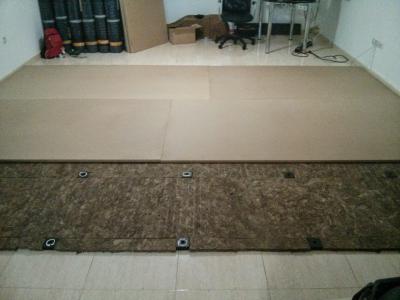

La cuadrícula de tacos se ha rellenado con lana de roca Rocksol E-501 90Kg x metro cúbico (1,20x60x2cm).

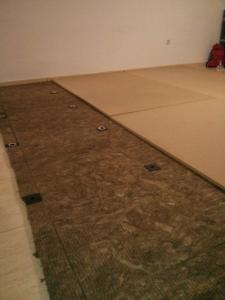

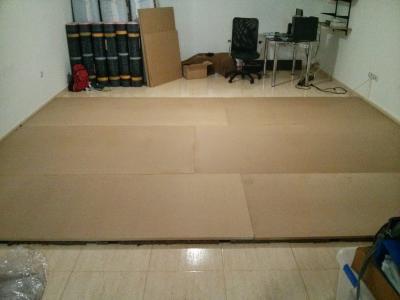

El siguiente paso ha sido colocar la primera capa de DM 19mm poniendo cola de contacto en la parte superior de los tacos para que esta quede fijada.

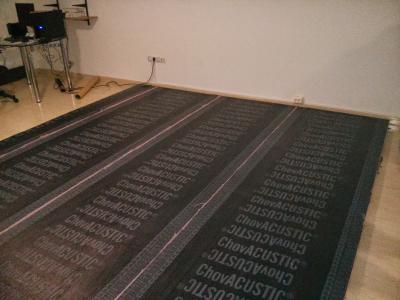

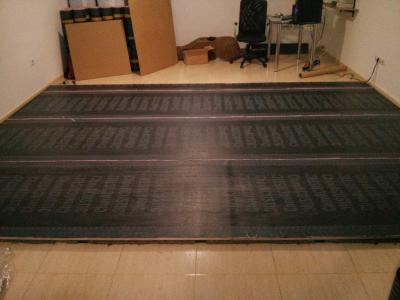

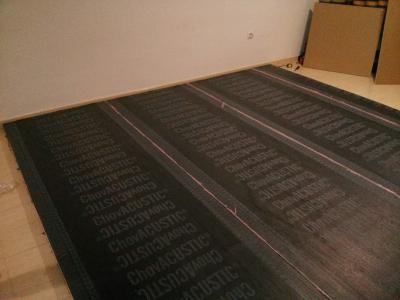

Una vez completado el paso anterior hemos dejado descansar sobre la primera capa de DM la lámina de alta densidad (4mm) Chovacoustic Viscolam 65, haciendo especial hincapié en no dejar hueco entre las juntas para reducir lo máximo posible la transmisión del sonido.

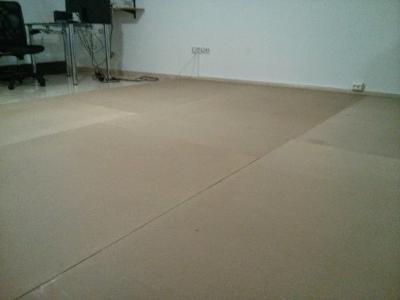

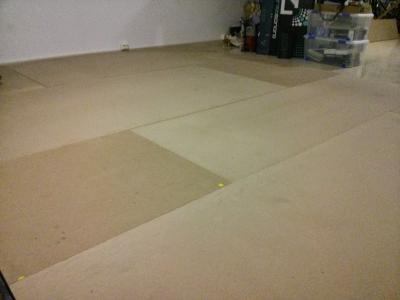

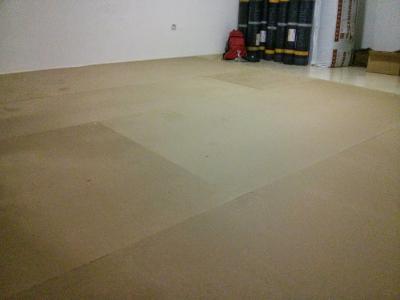

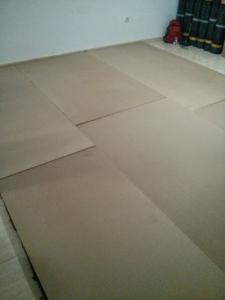

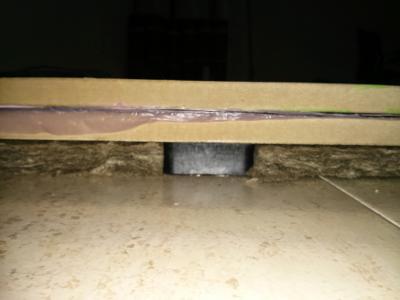

El siguiente paso ha sido colocar la segunda capa de DM 19mm, está puesta a contra junta con la primera capa de DM. Una vez puesta se ha fijado toda la estructura con clavos de 4cm para que quede todo bien estático y no se joda el invento.
De momento esto es lo que tenemos, espero que os guste, con forme vayamos adelantando el proyecto iré subiendo imágenes para que podáis opinar sobre el tema.
Un saludo y hasta pronto!!
