Supongo que el tiempo crítico será el mism que se usa para alinear torres de retardos. Sobre 20ms. Es fácil llegar mucho mas cerca con la medida de impulso del Smaart. Lego afins con el análisis de fase.
El procesador Ultradrive tiene una utilidad muy buena para eso.
Pones en mute las vias qeu no quieres ver, dejas las otras, le das a alinear, y te produce trenes de ruido rosa de conta duración.. Mide el tempo que tardan en llegar al micrófono y corrige retrasanto la vía que llega antes.
A partir de ahí, con el Smaart afinas por la gráfica de fase al milímetro. Ya no tienes que preocuparte de andar muy lejos.
El procesador Ultradrive tiene una utilidad muy buena para eso.
Pones en mute las vias qeu no quieres ver, dejas las otras, le das a alinear, y te produce trenes de ruido rosa de conta duración.. Mide el tempo que tardan en llegar al micrófono y corrige retrasanto la vía que llega antes.
A partir de ahí, con el Smaart afinas por la gráfica de fase al milímetro. Ya no tienes que preocuparte de andar muy lejos.
Entre 30 y 100 Hz, para mi están perfectamente alineados.
Los giros de fase que se ven no creo que revelen desfase entre vias.
El Smaart mide la relacion de fase entre las dos entradas de la tarjeta.
Un toma el sonido de forma directa (realmente toma la señal y no el sonido) y la otra entrada recoge el sonido del micrófono.
Siempre habrá una cierta diferencia de tiempò entre las dos entradas.
Esa diferencia de tiempo es constante con respecto a la frecuencia.
Pero el desfase que supone depende de la frecuencia. Concretamente depende de la relación entre el tiempo de retardo y el período de la señal para esa frecuencia.
El hecho de que la curva varíe continuamente no significa que el retardo entre vias varíe.
Los giros de fase que se ven no creo que revelen desfase entre vias.
El Smaart mide la relacion de fase entre las dos entradas de la tarjeta.
Un toma el sonido de forma directa (realmente toma la señal y no el sonido) y la otra entrada recoge el sonido del micrófono.
Siempre habrá una cierta diferencia de tiempò entre las dos entradas.
Esa diferencia de tiempo es constante con respecto a la frecuencia.
Pero el desfase que supone depende de la frecuencia. Concretamente depende de la relación entre el tiempo de retardo y el período de la señal para esa frecuencia.
El hecho de que la curva varíe continuamente no significa que el retardo entre vias varíe.

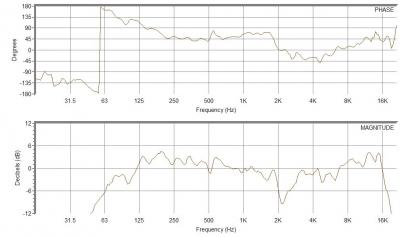

Efectivamente, las vias de sub y full estan alineados en el corte de100 hz ,ambas vias sumaran , la pregunta es ¿cuantos giros de fase entra dentro de lo aceptable un sistema full? Teniendo que todas las frecuencias no se rerproducen al mismo tiempo.... subo ejemplo de una caja MARTIN y fijate enla fase.... en esto va la calidad y el precio....gracias
Siempre comparas la entrada izquierda de la tarjeta con la derecha.
La izquierda es la que está conectada al micro y muestra en el vumetro el sonido ambiente. La derecha es la de referencia y muestra la señal de referencia.

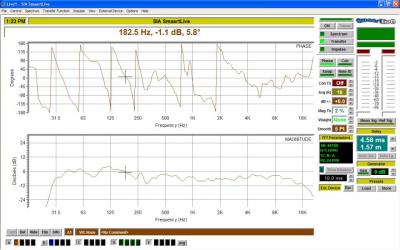

En el modo de función de transferencia la gráfica de arriba enseña la relacion de fase entre las dos señales. Si consigues la misma gráfica para una via que para la otra estará alineado.
No importa tanto que tenga mucha o poca pendiente como que tenga la misma cunado miras los subgraves que cuando analizas los satélites.
En la ventana de abajo puede salir una gráfica o dos si "pulsas" el boton que dice coh. Si tienes pulsado aparece un gráfica amarilla y otra roja (si los colores están por defecto sin personalizar). La gráfica amarilla es la de transferencia. Enseña como está ecualizado el sistema. Si el sistema está plano aparece una horizontal. En tu gráfica tienes un poquito por encima de 2kHz una cancelacion que podría ser por causa de algun rebote o algo así y atenua unos 10dB en esa frecuencia.
Quizá podríamos intentar compensarlo un poco con ecualización. Si subiendo esa banda no conseguimos nada es por un problema de cancelacion grave y será mejor bajar el resto algo. Puede que también moviendo cajas lo consigamos mejorar.
La linea de coherencia es roja y enseña como están de acompasados los picos y valles de la señal de referencia en relacion con la medida de audio.
La verdad es que uso sobre todo las dos lineas que salen es tu dibujo que la roja de coherencia.
Prefiero que sobre esa gráfica nos de mas datos, si anda por ahí y es tan amable nuestro amigo Nicolás que controla del tema bastante mas que yo.
¿Nico?. ¡Yuuuuhuuuuuu!. ¿Andas por ahí?.
Quería que confirmases o corrigieses mi comentario si lees esto.
La izquierda es la que está conectada al micro y muestra en el vumetro el sonido ambiente. La derecha es la de referencia y muestra la señal de referencia.
En el modo de función de transferencia la gráfica de arriba enseña la relacion de fase entre las dos señales. Si consigues la misma gráfica para una via que para la otra estará alineado.
No importa tanto que tenga mucha o poca pendiente como que tenga la misma cunado miras los subgraves que cuando analizas los satélites.
En la ventana de abajo puede salir una gráfica o dos si "pulsas" el boton que dice coh. Si tienes pulsado aparece un gráfica amarilla y otra roja (si los colores están por defecto sin personalizar). La gráfica amarilla es la de transferencia. Enseña como está ecualizado el sistema. Si el sistema está plano aparece una horizontal. En tu gráfica tienes un poquito por encima de 2kHz una cancelacion que podría ser por causa de algun rebote o algo así y atenua unos 10dB en esa frecuencia.
Quizá podríamos intentar compensarlo un poco con ecualización. Si subiendo esa banda no conseguimos nada es por un problema de cancelacion grave y será mejor bajar el resto algo. Puede que también moviendo cajas lo consigamos mejorar.
La linea de coherencia es roja y enseña como están de acompasados los picos y valles de la señal de referencia en relacion con la medida de audio.
La verdad es que uso sobre todo las dos lineas que salen es tu dibujo que la roja de coherencia.
Prefiero que sobre esa gráfica nos de mas datos, si anda por ahí y es tan amable nuestro amigo Nicolás que controla del tema bastante mas que yo.
¿Nico?. ¡Yuuuuhuuuuuu!. ¿Andas por ahí?.
Quería que confirmases o corrigieses mi comentario si lees esto.
A ver, es que ando absorto con mi nuevo B&K (DPA) 4007
Vamos por partes; el concepto de "giro". Por muchas rayas verticales que se vean en la gráfica no son "giros" según acaba por abajo sigue por arriba. Si tuviésemos una super ventana, mucho más alta veríamos un trazo único que va bajando. Debido a esta muy común confusión en el Smaart 6 ya no aparecen esas rayas verticales.

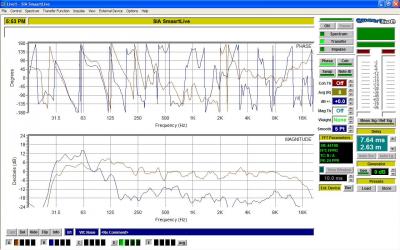

En la gráfica llamada Fase y amplitud Full y Sub, primero de todo hay un montón de ruido de fondo, o la medición se está haciendo a muy poco volumen, no puede ser que al medir un sub la gráfica continue y con tanta amplitud por la zona de 630Hz... evidentemente con tanto espectro se hace difícil discernir entre información buena o mala. Al ver la gráfica del Full range interpreto que las cajas están siendo medidas sin procesadores, el Full range lleva tan abajo como el sub...
Sobre lo de la caja Martin, es una gráfica muy buena, de una caja ajustada (no se si activa o pasivamente), pero a lo que nos dedicamos aquí es a casar piezas de un puzzle.
Y el resto ya te lo ha dicho eliezel...que sabe tanto o más que yo... que no te engañe...
Vamos por partes; el concepto de "giro". Por muchas rayas verticales que se vean en la gráfica no son "giros" según acaba por abajo sigue por arriba. Si tuviésemos una super ventana, mucho más alta veríamos un trazo único que va bajando. Debido a esta muy común confusión en el Smaart 6 ya no aparecen esas rayas verticales.
En la gráfica llamada Fase y amplitud Full y Sub, primero de todo hay un montón de ruido de fondo, o la medición se está haciendo a muy poco volumen, no puede ser que al medir un sub la gráfica continue y con tanta amplitud por la zona de 630Hz... evidentemente con tanto espectro se hace difícil discernir entre información buena o mala. Al ver la gráfica del Full range interpreto que las cajas están siendo medidas sin procesadores, el Full range lleva tan abajo como el sub...
Sobre lo de la caja Martin, es una gráfica muy buena, de una caja ajustada (no se si activa o pasivamente), pero a lo que nos dedicamos aquí es a casar piezas de un puzzle.
Y el resto ya te lo ha dicho eliezel...que sabe tanto o más que yo... que no te engañe...
gracias Nico por compartir tu sabiduria y tu tiempo ,efectimamente la medida del full y el sub estan realizadas ,a modo de ejemplo ilustrativo ,provocadas en casa con el mismo altavoz en diferente fase y amplitud por eso el SUB deja reflejado la grafica en toda banda del espectro .Quisiera si puede ser, que aclareses el concepto de COHERNCIA ,si me muestra la grafica pero no me sirve de mucho no asimilo que me dicen esos parametros .nuevamente mil gracias y perdon por ser tan insitente en el tema,,,,GRACIAS.
