Hola, interesante hilo, se ha liado la cosa y yo creo que no es para tanto. Vamos por partes:
garnacho escribió:
Tenemos una etapa de potencia TA.2400 de 1200w por canal a 4 ohmnios. Además, tenemos dos subwoofer HK Pro Audio de 500rms (a 4 ohmnios) y 2 de 12'' a 400rms(a 8 ohmnios). Si se conecta la salida del sub a la entrada del altavoz, éstos funcionan la impedancia nominal es de 4, según el manual del fabricante. Así que conectamos un sub a la etapa y, la salida de éste, a cada altavoz. La mesa la conectamos a la etapa y a funcionar. No dividimos frecuencias ni nada de eso para no complicarnos la vida.
Hasta aquí yo no veo demasiado problema. Ese sistema de HK está diseñado como un sistema de 3 vías pasivas, pero en 2 cajas, algo raro pero no es un invento revolucionario. El sub incluye un filtro para conectar el satélite y el top de 2 vías incluye su filtro, de modo que no necesitas dividir frecuencias, ya lo hacen las cajas por sí solas.
garnacho escribió:
Hemos dado unos cuantos conciertos durante años sin problemas hasta que hace un par de meses en un concierto:
- Empezó a fallar la etapa y se quedó en modo fault. La llevamos a arreglar y un canal estaba totalmente descojonado. La sopresa es que cuando miramos el sub, éste tenía jodido el altavoz y había que repararlo.
- El técnico nos dijo que el otro canal estaba bien y que lo podíamos usar sin problemas. Por si acaso, compramos otra etapa. Hemos hecho otros dos conciertos con el equipo y ningún problema pero el otro día, llevamos más amplis y conectamos el subwoofer (solo él, sin el satélite) al canal bueno de la etapa vieja. Resultado, canal petado y altavoz jodido.
Aquí está la clave. El equipo te ha estado funcionando durante años porque la combinación es correcta, en contra de lo que se ha debatido aquí sobre altavoces en paralelo (luego voy a eso). En un sistema de PA lo que más problemas da es la electrónica (si no hablamos de un mal uso), y en tu sistema lo que tiene peor pinta es la etapa. Encima dices que la etapa falló... pues ahí lo tienes, falló la etapa y se llevó por delante el sub.
Luego vuelves a usar la etapa y se carga el otro sub. Podría ser que le hayas dado demasiada caña al sub (la etapa da 2400 W de pico y el sub soporta 1500 W de pico, según los fabricantes), pero eso estropearía el sub, no el otro canal de la etapa (a no ser que te hayas pasado 3 pueblos). Viniendo del fallo anterior, yo apostaría a que la etapa te la ha vuelto a jugar.
Ya te digo, las etapas pueden fallar por diversos motivos, encima tu etapa no es una maravilla con prestigio de fiabilidad, que digamos.
garnacho escribió:
¿Puede venir el problema por algún cable en mal estado o algo así?
Hombre, no se puede descartar que tengas un cable cruzado, un cortocircuito fatal.

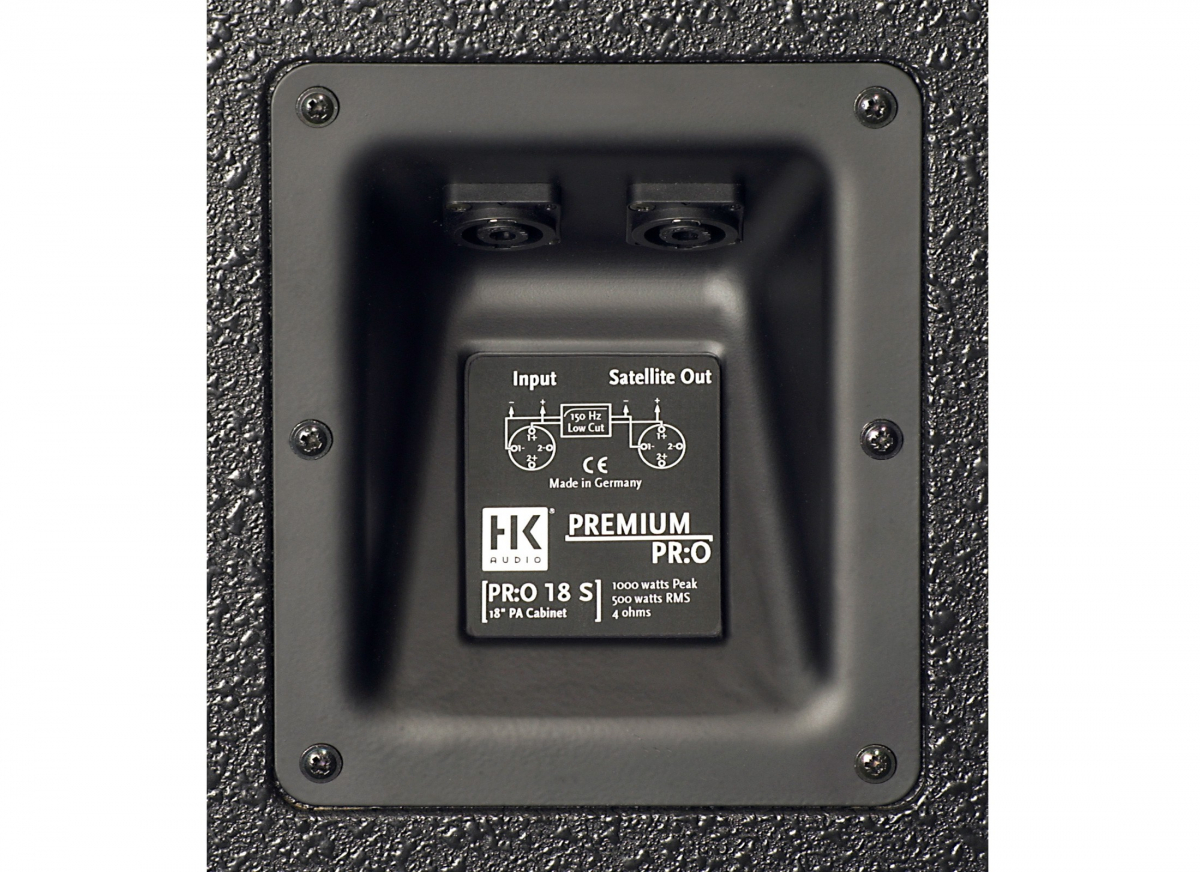

Respecto al tema de conectar el top al sub, que si paralelo, que si cambia la impedancia... es muy osado decir y sostener que HK no tiene ni idea de impedancias, que Thomann vende sin tener ni idea de eso ni de nada... es una tentación pensar así, pero hay que ser autocrítico y frenar esa tentación, investigar a fondo. Mirando el manual de HK dice claramente que el subgrave lleva un filtro para que el satélite solo reproduzca medios y agudos. En esas condiciones, conectar un satélite de 8 ohms al sub de 4 ohms no es lo mismo que conectar una resistencia de 4 ohms en paralelo con una de 8.
La impedancia de los altavoces varía con la frecuencia y los filtros o crossovers pasivos son precisamente circuitos de impedancia variable con la frecuencia. En realidad la impedancia nominal de un altavoz es un valor orientativo, ficticio, que sirve para calcular niveles de señal y para ver qué etapa le pones. ¿No os sorprende que todos los altavoces de todos los fabricantes, con sus distintas bobinas, imanes, conos, cajas etc coincidan en tener impedancias de 4 ó 8 ohms, ni 4,1 ni 7,9...?
Igual que un top de 2 vías no tiene una impedancia de 4 ohms por tener un woofer de 8 ohms y un motor de agudos de 8 ohms, la combinación de ese sub y ese top de HK no es evidente, funciona como una caja de 3 vías pasiva (como por ejemplo la Dynacord D15-3, podéis ver un gráfico de impedancia en sus especificaciones; la impedancia nominal es de 8 ohms, pero se ve que la impedancia baja a 4 o 5 ohms en varias bandas de frecuencia:
https://www.dynacord.com/binary/EDSD15-3.pdf). Si HK dice que la impedancia nominal del conjunto es de 4 ohms, pues lo es.
