Fallo en alimentación Behringer Xenyx 1222fx

jm101
#16 por jm101 el 10/10/2018
Hola roque.
Monte la fuente de alimentacion "alternativa" y la tengo funcionando.
Es una fuente economica, ya que la original vale casi tanto como la mesa entera.
Si quieres, por privado, te digo donde la compre y que modelo.
Lo unico que tuve que cortar el conector y soldar en la salida de voltajes que necesitaba.
Subir
2
OFERTASVer todas
  • -29%
    Sinte analógico de bajos Donner B1
    99 €
    Ver oferta
  • -48%
    Behringer Powerplay P16-M Personal Mixer
    129 €
    Ver oferta
  • -40%
    Roland SPD-20 Pro BK Octapad
    398 €
    Ver oferta
juan carlos ferrando
#17 por juan carlos ferrando el 04/11/2018
Hola compañero soy nuevo en el foro y todavía no se como funciona esto muy bien, primero que nada saludarte. Estaria interesado es saber que fuente de de alimentación usaste y donde comprarla ya que tengo el mismo problema con una mesa behringer y no se como solucionarlo. Gracias.
Subir
marc_pro27
#18 por marc_pro27 el 04/11/2018
Hola Juan Carlos,
al final arreglé la que venia con la mesa pero estuve buscando y encontré una tienda-web en Andalucía (cuyo nombre ahora no lo recuerdo ](*,)) que vende repuestos de la mayoría de productos Behringer.

Saludos!
Subir
Hernan Dario Caicedo
#19 por Hernan Dario Caicedo el 09/02/2019
amigo, como lo solucionaste al final??
Subir
Carlitos Rea
#20 por Carlitos Rea el 10/02/2019
Yo pude reparar.Hay que cambiar el Top 245 YN.Tambien el AN 35.
Subir
Ismael
#21 por Ismael el 05/10/2019

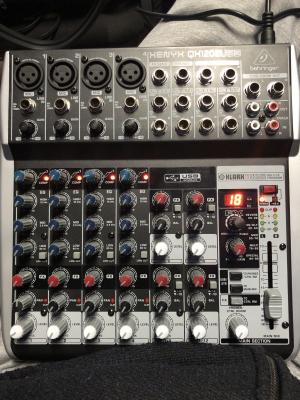

Tengo problemas con la consola xenyx qx1202 usb. Al enchufarla encienden las luces comp.

Alguna solución al problema.


Saludos
Archivos adjuntos ( para descargar)
Subir
Marco andres
#22 por Marco andres el 19/11/2019

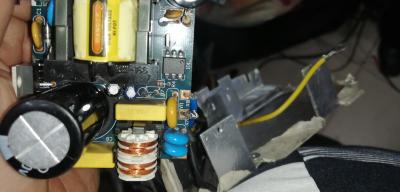

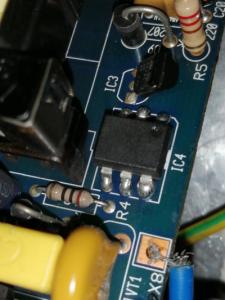

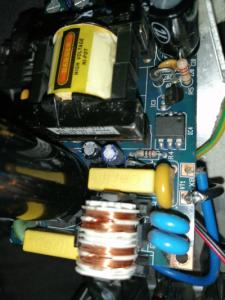

Buenas tardes tengo una behringer x1222usb nesecito saber si tiene la referencia del integrado IC4 que se ve en la imagen de la fuente de esta consola por fa alguien que me ayude
Archivos adjuntos ( para descargar)
Subir
elpatxi_bcn
#23 por elpatxi_bcn el 19/11/2019
Hooolaquetal!

Ese integrado es un optoacoplador, transmite los pulsos de la salida al integrado de control de la fuente, para autorregularse.

En alguna parte tengo el esquema, pero si buscas en Google seguro que lo encuentras.

¿Por qué sospechas de él? No es una avería común, salvo que falle el controlador de la fuente o el Mosfet de conmutación. De todas formas, siguiendo un poco las pistas, enseguida lo puedes identificar, es casi un estándar.

Saludos!

Edit: Ya lo he encontrado es el 4N35.

También he encontrado el esquema
Archivos adjuntos ( para descargar)
behringer_xenyx_1222fx_sch.pdf
Subir
1
Marco andres
#24 por Marco andres el 22/11/2019
Buenas tardes

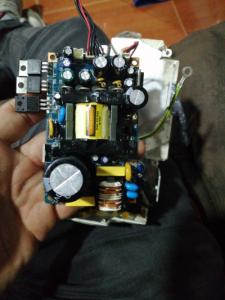

Dude un poco de optocoplado porque no tenia bien clara la función pero lo cambie y sigue igual, la falla es que no arranca solo prende el led de 48+ y se escucha un ruido como de clik!! Click!! clik!! Como pulsaciones suaves pero igual no enciende es la behringer x 1222 usb
Archivos adjuntos ( para descargar)
Subir
papitu
#25 por papitu el 22/11/2019
Marco andres escribió:
solo prende el led de 48+


Si miras el PDF adjunto, la ultima pagina es la Fuente.
Si tienes 48V quiere decir que todas las piezas antes del transformador TR1 están funcionando (IC4, IC2, etc, etc)

Tienes que comprobar si las otras alimentaciones las tienes correctas representadas en el esquema como +48V -15V +15V +5V +12V

Si te falta una de ellas hay que comprobar cual es la pieza que falla ya sea
el
-Diodo D5 o transistor IC1 si falla la de +5V
-D4 si falla la de +12V
-D6, T4 y T1 si falla la de +15V
-D8, T5 y T2 si falla la de -15V
La de +48V seguro que esta funcionando bien según tu.
Subir
elpatxi_bcn
#26 por elpatxi_bcn el 22/11/2019
Hooolaquetal!!!

Papitu, amigo mío, perdóname que te contradiga, pero creo que la fuente no está funcionando.

El clik, clik, que se oye lo produce la fuente intentando arrancar, pero se encuentra un problema y se apaga. Puede ser un cortocircuito en una de las salidas o condensadores secos. O un montón de cosas más....

La salida de 48 se carga con los impulsos y parece que funciona, pero con carga también caería

¿La fuente arranca desconectada del circuito de la mesa? Osea, ¿sin carga?

Ojo con lo que tocas, incluso desconectada de la red, puede haber voltaje en la placa de la fuente.

Saludos
Subir
troyax
#27 por troyax el 06/07/2021
Hola, tengo un behringer 1222fx y enciende 48v pero no hace mas nada. Estuve investigando mucho para reparar la fuente pero soy novato en electronica y no se como medir las tensiones de +5vd y las otras VA.
Tengo multimetro pero tengo dudas con la seleccion de alterna o directa. Necesito ayuda para empezar a medir las salidas de tensiones.

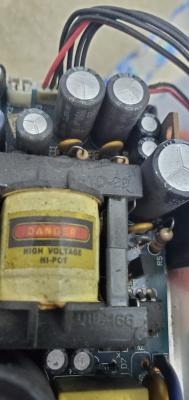

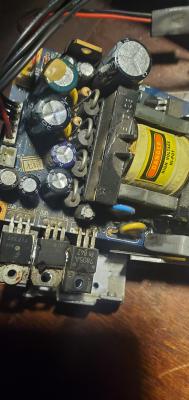

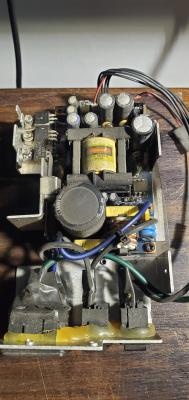

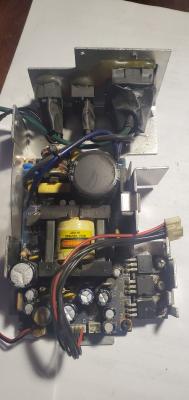

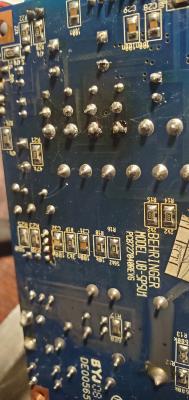

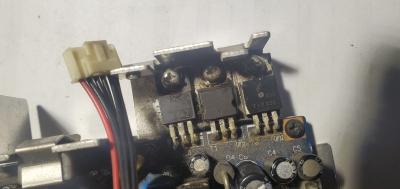

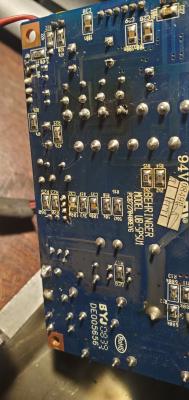

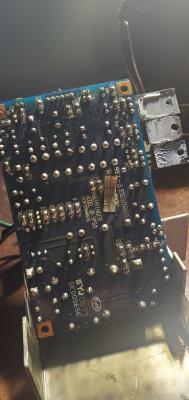

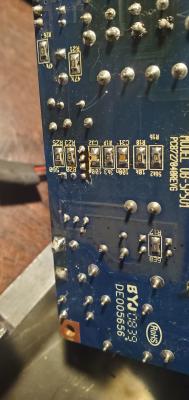

Adjunto fotos de la fuente. Gracias. Quiero aprender

Martin de Argentina
Archivos adjuntos ( para descargar)
Subir
elpatxi_bcn
#28 por elpatxi_bcn el 07/07/2021
Hooolaquetal!!!

No te ofendas, pero creo que si no sabes cómo medir las salidas, ésta reparación te viene muy grande, debido a las tensiones peligrosas que maneja la fuente en el primario, de hasta 320v, incluso con la fuente desconectada de la red.

5VD significa 5 voltios DC para la parte Digital (FX). 15VA son las salidas DC de la parte analógica de audio, es decir, casi toda la mesa. son +15v y -15v respecto a masa o GND

Por otra parte, me parece ver que has cambiado condensadores hinchados, bien, solo que deberías usar condensadores nuevos (Y yo hubiese cambiado todos). También revisa todos los diodos. Uno en corto hará que la fuente no arranque.

A lo largo de éste hilo está el manual de servicio de la mesa, y en la última pagina sale el esquema de la fuente.

Igualmente, para reparar SMPS es más que recomendable el uso de Variac con limitador de corriente y sobre todo Osciloscopio, ya que si no, vas a ciegas.

saludos y mucha suerte!
Subir
1
troyax
#29 por troyax el 07/07/2021
Hola elpatxi como estas? no me ofendo para nada, al contrario gracias por la información.

voy a medir esas tensiones para identificar por donde viene la falla.

Si cambie los capacitores por unos usados que tenia, pero la falla continua igual.

Acepto cualquier ayuda y recomendación. Gracias!!!
Subir
troyax

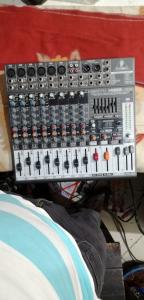

#30 por troyax el 07/07/2021

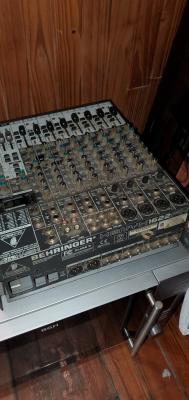

La consola
Archivos adjuntos ( para descargar)
Subir
