Fallo en alimentación Behringer Xenyx 1222fx

elpatxi_bcn escribió:

Por otra parte, me parece ver que has cambiado condensadores hinchados, bien, solo que deberías usar condensadores nuevos (Y yo hubiese cambiado todos). También revisa todos los diodos. Uno en corto hará que la fuente no arranque.

Como dicen más arriba mira los 4 diodos de potencia que hay justo al lado del trafo que esos son los del secundario y un cruce en solo uno de ellos puede provocar que no encienda. Yo recuerdo tener que cambiar alguno para que volviera a encender (tambien se me hincharon los condensadores de las salidas y tuve que cambiar el TOP245Y.

Dada la anatomía de la fuente, te recomiendo que extremes precauciones cundo esté conectada a la red porque maneja voltajes elevados y los condensadores aguantan mucho tiempo incluso despues de haberla desenchufado. Te lo comento porque seguramente tendrás que enchufar, medir, y volver a desenchufar y quiza sustituir elementos.

Si consigues repararla, cuéntanos como te ha ido y que piezas estaban mal.

Mucha suerte y ánimos!

Hola, si descargo el capacitor con una lampara ya puedo trabajar tranquilo sin ninguna tension? gracias

Hooolaquetal!!!!

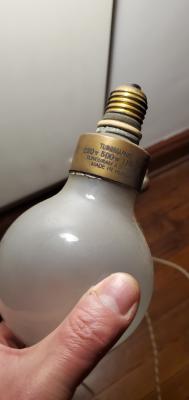

Así es, pero asegúrate que la lámpara soporte el voltaje. Tendría que ser de 220v y unos 40w, incandescente, por supuesto.

Solo hay que descargar el grande del primario.

Yo uso a éste fin una resistencia de 470 Ohmios y 5 watios.

Saludos!

Esta servirá o es demasiado?

Amigos hice algunos test...medí las tensiones y ninguna da correcta...todas miden muy poco...ilustro con fotos como hice medición. Antes de medir las tensiones me asegure que el capacitor estaba descargado midiendo el capacitor en placa porque todavía no fabrique la lampara.

El de 12v también da muy poco.

Emite un sonido clic... clic...clic... constante la fuente.

En la foto aparece desconectado del enchufe, pero cuando hice las mediciones lo enchufe.

Estaré haciendo lago mal?

Saludos

Hooolaquetal!!!!

Como dije anteriormente, el clic repetido que oyes es la fuente intentando arrancar, encuentra un problema, se reinicia y vuelta a empezar.

Revisa los diodos rectificadores del secundario, como te hemos dicho. También los IC y transistores.

Saludos!

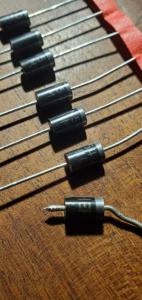

Hola, una consulta, no consegui diodos her303 pero pude conseguir diodos in5408 pero no se si son compatibles. gracias por su ayuda...

Hooolaquetal!!!

Para saber si son compatibles, busca la hoja de datos de cada uno.
En el navegador, escribes el nombre seguido de la palabra "datasheet".
Los descargas y comparas, voltaje/amperaje directo, voltaje de bloqueo y tiempo de recuperación, importante en los diodos rápidos.

Saludos!

hola...funcionara con diodo uf5408 DIODO 3A 1000V 75ns ULTRA FAST REC DO-27? no consigo el her303

Hooolaquetal!!!

Mmmm... al igual que el 303 es de 3 Amperios, aguanta más voltaje pero es ligeramente más lento, 75ns vs 50ns.

Pero en ésta aplicación no es tan crítico. Haz la prueba.

Recuerda cambiar los condensadores electrolíticos.

Y otra cosa, siempre que se trabaja con fuentes SMPS, es más que recomendable usar una lámpara incandescente en serie con la alimentación de 220v, para limitar la corriente
y evitar quemar cosas...

Saludos!

Hola...después de varios meses decidí volver a intentar y le cambie 2 diodos y ahora enciende y phantom también. No tengo experiencia en conexiones de consolas. Puedo conectarle como salida de audio a un mini componente con entrada auxiliar? Y como input conectar la linevout de pc? Trate de hacerlo pero no sale audio. Gracias mandaré fotos de como quedo...aunque hasta que no escuche algún sonido tengo dudas de que funcione

Hola, bueno lo probe con una controlador y un ampli y no sale el audio asi que imagino que algo mas esta fallando. La consola enciende correctamente. Lo que no esta fucionando bien son los leds, algunos no encienden y otros encienden cuando quieren, alguna sugerencia? gracias

Enciende led de encendido y phantom los numeros de los efectos la linea de abajode los numeros no funciona.

Hooolaquetal!!!

Tienes que verificar que la fuente está sacando todos los voltajes.

Si no recuerdo mal, +15v/-15v(audio), +12v(Leds), +5v(efectos).

Lo ideal sería ver las formas de onda de las salidas con un osciloscopio, pero que midan bien es el punto de partida.

Si los diodos que has cambiado formaban parte de un puente de cuatro diodos, sustituye el resto.

Y yo hubiese cambiado todos los condensadores electrolíticos de la fuente. Fallan mucho, la fuente es demasiado compacta para el calor que genera.

Saludos!

Buenos dias

Tengo una mesa Behringer 1222 FX , que me enciende pero no va ninguna salida y mete un pitido continuo en salida, he desmontado y he encontrado que la fuente da correctamente los 48v y los 5vdc, pero donde debe dar los +/- 15vdc, me está dando alrededor de 29-30 vdc, he cambiado los 2 condensadores c12 y c16 (que daban mal los valores de capacidad, pero sigo igual... que se os ocurre que puede pasar?

Gracias de antemano
