Mezclador pasivo de 3 entradas ¿posible?

SergioGonzalez
#1 por SergioGonzalez el 23/03/2016
Muy buenas! os cuento... la historia es que mi zanfona (instrumento medieval) tiene 3 salidas independientes una para cada puente y me gustaría poder trabajarla de forma inalambrica, el caso es que usar 3 inalambricos para un instrumento... pues es caro... y me preguntaba si existiría o sería posible hacer un mezclador que disponga de 3 entradas con potenciometros para controlar el volumen de cada una y una salida para poder ir directo al inalambrico con esas 3 señales ya mezcladas. hasta aqui sé que es posible. la duda es... ¿Es posible hacer que un trasto así funcione sin tener que ir conectado a la Red?

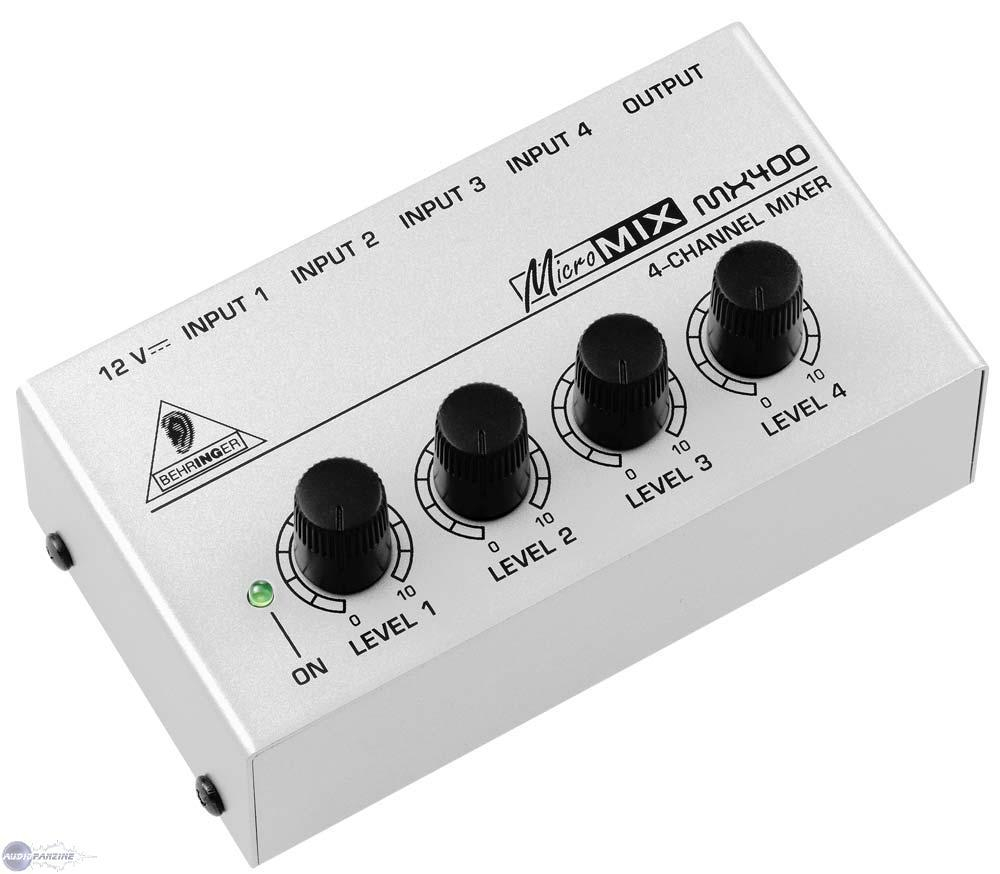

Hasta ahora he visto estos, pero van con adaptador de corriente de 12V

Por cierto, en caso de que esto fuera posible... si alguno se ve con corazón de hacerlo que me mande un privadillo y lo hablamos :)
Subir
OFERTAS Ver todas
  • -7%
    Modal Argon8 (B-Stock)
    559 €
    Ver oferta
  • -20%
    Technics SL-1200M7 Lamborghini
    1.199 €
    Ver oferta
  • -29%
    Behringer X-Touch Compact
    263 €
    Ver oferta
SergioGonzalez
#2 por SergioGonzalez el 23/03/2016
PD: Estoy casi seguro de que es posible hacer un trasto así, diría que el proposito de mi post a parte de que alguien me lo confirme es si alguno de los que pululais por aqui (que sois unos maquinas) estaría dispuesto a hacerme uno por un modico precio no creo que sea hiper complicado el tema ¿no? :mrgreen:
Subir
leitmo
#3 por leitmo el 24/03/2016
Hola,

Habría que saber qué tipo de salida tiene tu zanfona (línea, micro, alta impedancia) y después valorar si el proyecto es factible.

Un sumador pasivo de 3 líneas es fácil aunque se complica por los potenciómetros en cada canal ya que estás variando la impedancia de cada canal afectando al resto.

Un sumador con una pila de 9V que alimente un buffer por cada pastilla sería la mejor opción.

Siempre puedes probar algo así:
http://www.instructables.com/id/Passive-Audio-Mixer-w-Channel-Volume-Control/
Subir
SergioGonzalez
#4 por SergioGonzalez el 24/03/2016
Mil gracias por tu respuesta; Pues creo que al ser piezos... será linea no?, no estoy nada seguro la verdad, hay forma de medirlo de algun modo? salen 3 jacks TS, lo de la pila pues sería factible, lo unico que me interesa es que pueda moverlo de un sitio a otro sin necesidad de tener una toma eléctrica cerca

http://www.electronic-star.es/Omnitronic-LH-010-Mesa-de-mezclas-de-estudio_i50436.htm

He encontrado eso, como lo veis? tiene pinta de meter el ruidaco de la vida :lol:
Subir
SergioGonzalez
#5 por SergioGonzalez el 24/03/2016
ostras, no habia visto tu link, pero es practicamente lo mismo no? miedo a los ruidos... eso es lo que tengo jeje
Subir
leitmo
#6 por leitmo el 24/03/2016
Si se trata de piezos la impedancia es muy alta...si tienes tres potenciómetros y algunas resistencias en casa puedes probar.

Al fin y al cabo una guitarra o un bajo pasivos tienen un potenciómetro que mezcla la pastilla del puente con la del mástil
Subir
SergioGonzalez
#7 por SergioGonzalez el 24/03/2016
Soy totalmente inutil en estas cosas, pero igual me podria iniciar en el DIY con este proyecto!

Supongo que tendría que comprar 4 conectores TS hembra, 3 potenciómetros 10k Ohm, 3 resistencias de 1k Ohm y soldarlo todo entre si

TS Hembra IN 1 ----- (POT 10K Ohm) ----- /\/\/\/ (Resistencia 1K Ohm) -------- |
TS Hembra IN 2------ (POT 10K Ohm) -----/\/\/\/ (Resistencia 1k Ohm) ----------|----------- OUT (TS Hembra)
TS Hembra IN 3 ------ (POT 10K Ohm) ---- /\/\/\/ (Resistencia 1k Ohm) --------- |

Lo de la pila que me comentabas antes para el buffer se me escapa (de hecho no se que es un buffer), pero estoy investigando por internet a ver que saco en claro jeje
Subir
SergioGonzalez
#8 por SergioGonzalez el 24/03/2016
Alguien escribió:
En electrónica, un buffer amplificador es un dispositivo que acopla impedancias en un circuito. En su forma más sencilla es un complemento funcionando como seguidor. Por consiguiente el voltaje y la corriente no disminuyen en el circuito, ya que éste toma el voltaje de la fuente de alimentación del operacional y no de la señal que se está introduciendo, por lo que si una señal llegara con poca corriente, el circuito seguidor compensaría esa pérdida con la fuente de alimentación del amplificador operacional, ya sea éste unipolar o bipolar.


Vamos es un componente que le da chicha a la señal para compensar las perdidas al pasar por los pots y las resistencias
Subir
leitmo
#9 por leitmo el 25/03/2016
SergioGonzalez escribió:
Vamos es un componente que le da chicha a la señal para compensar las perdidas al pasar por los pots y las resistencias


Más o menos, no amplifica voltaje ni amperaje de la señal entrante pero adapta su impedancia (generalmente del orden de cientos de miles o millones de ohmios a unos pocos cientos). digamos que es el cerrajero que lima una llave para adaptarla a una puerta.

El valor de las resistencias y los potenciómetros que quieres usar dependerá de la impedancia de los piezos de tu zanfona
Subir
SergioGonzalez
#10 por SergioGonzalez el 25/03/2016
Mil gracias de nuevo por tu ayuda, estoy entendiendolo todo bastante mejor! menos mal que aun queda gente por aqui que entiende!! :desdentado:

Estaba yo pensando en leyes de Ohm y rompiendome la cabeza cuando me he dado cuenta de que para medir la impedancia de los piezos... solo necesito un tester :tasmal: :campeon:
Subir
leitmo
#11 por leitmo el 27/03/2016
SergioGonzalez escribió:
para medir la impedancia de los piezos... solo necesito un tester


Eso es solo cierto a medias aunque el valor resultante es muy aproximado al real.

Un tester mide resistencia, como la de una resistencia con un valor fijo (p. ej. 100 ohms) que no depende de la frecuencia de la señal que la atraviesa.

La impedancia es la resistencia en función de la frecuencia.

Por ejemplo: si mides con un tester la "resistencia" de un altavoz de 8 ohms obtendrás un valor aproximado de 6 o 7 ohms.
