Se puede hacer algo con este espacio para un homestudio

Hola Hispasonicos

Me gustaría acondicionar la cueva que tengo como homestudio. Es un altillo diáfano que tiene un buen espacio (9,6 m2) pero es muy bajo (1,96m) y la posición de las ventanas creo que no ayuda mucho.

Tras leer un montón de manuales e hilos en Hispasonic diría que esta es la lista de aspectos básicos a tener en cuenta:
- colocación altavoces
- controlar reflexiones tempranas
- trampas de graves

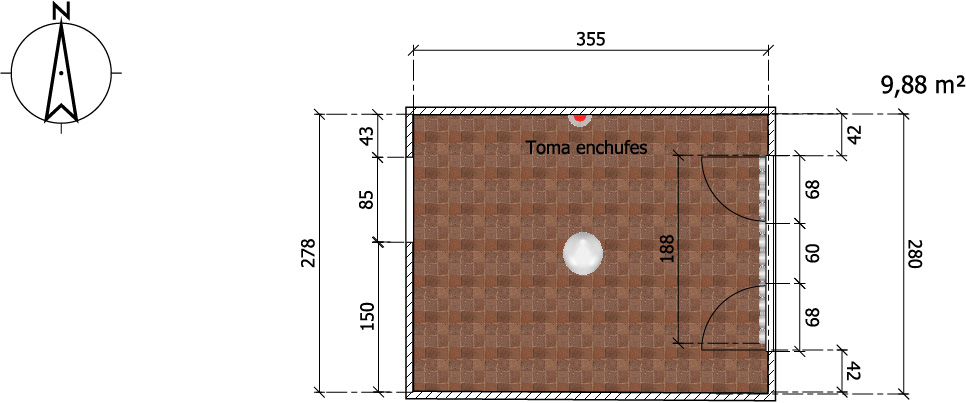

Os dejo un croquis del espacio actual donde:
- la puerta tiene 85cm
- la pared de la puerta (2,78m) no es exactamente igual que la pared de las ventanas (2,80cm)
- la altura es de 1'94.

https://i.imgur.com/ImRwVdd.jpg

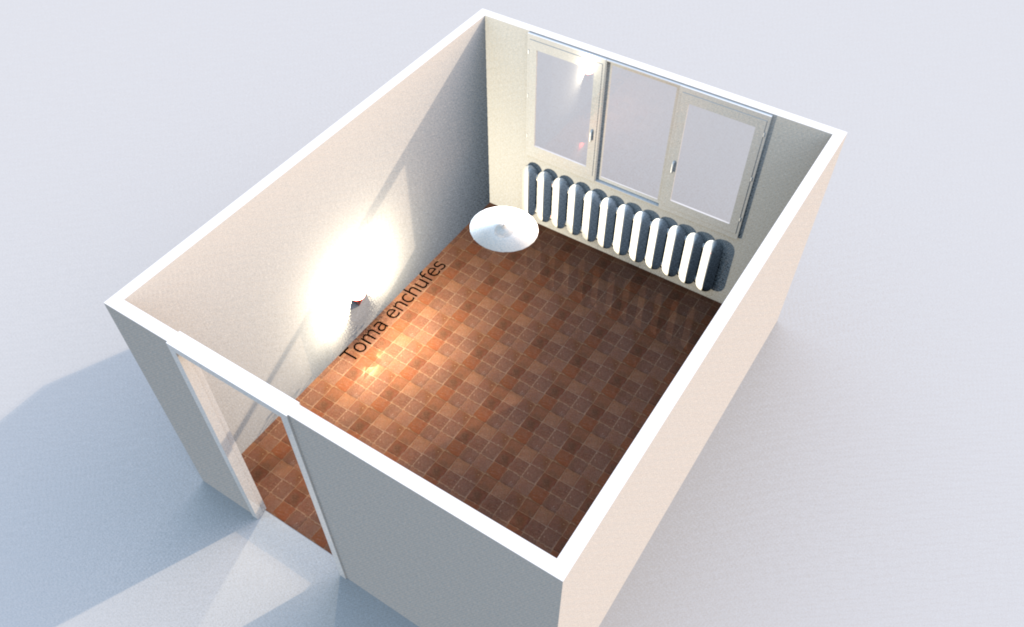

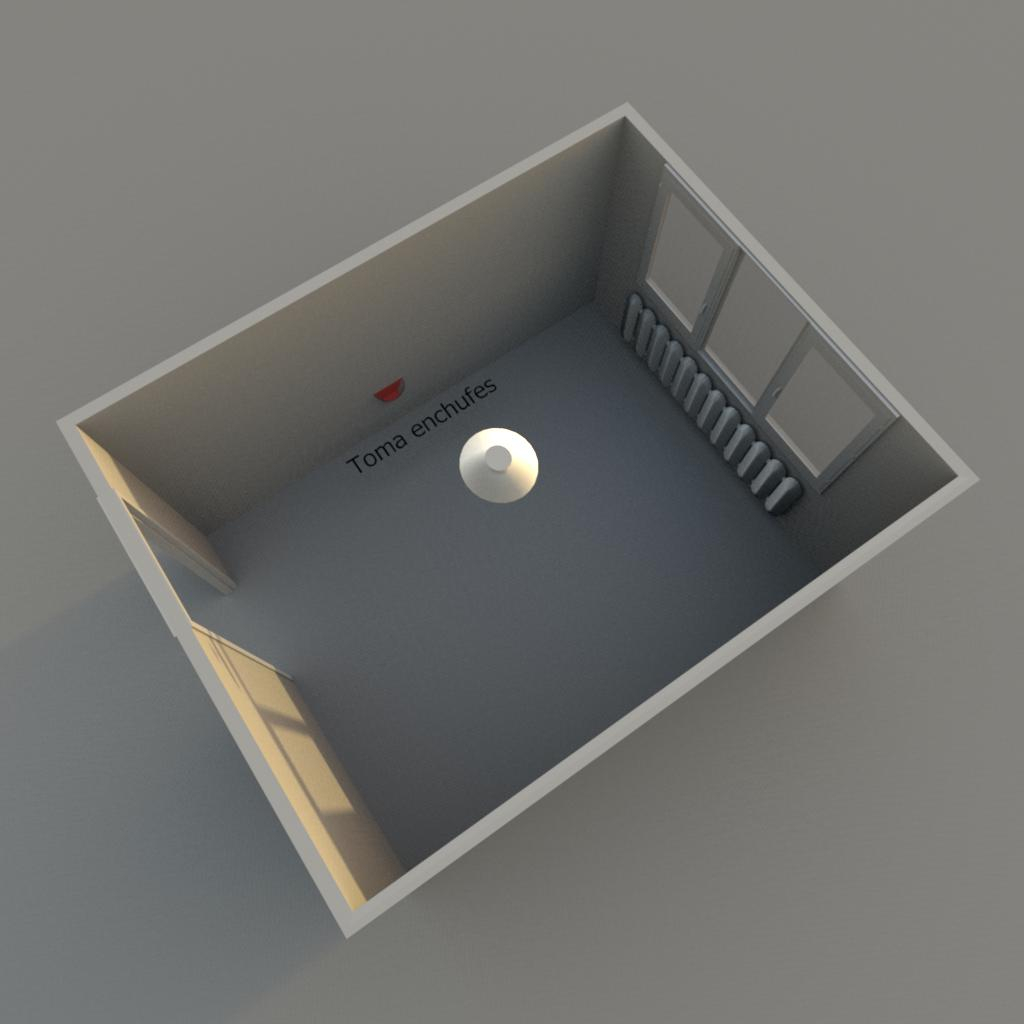

Aquí os dejo una representación bastante exacta del espacio en 3D. Lo que aparece justo debajo de las ventanas es un radiador. La posición y tamaños son exactos.

https://i.imgur.com/OkWciKH.jpg

https://i.imgur.com/USIZ4YV.png

Después de darle muchas vueltas he sacado una primera propuesta. Este es el plano alzado con las mediciones.

https://i.imgur.com/LoAgkMO.png

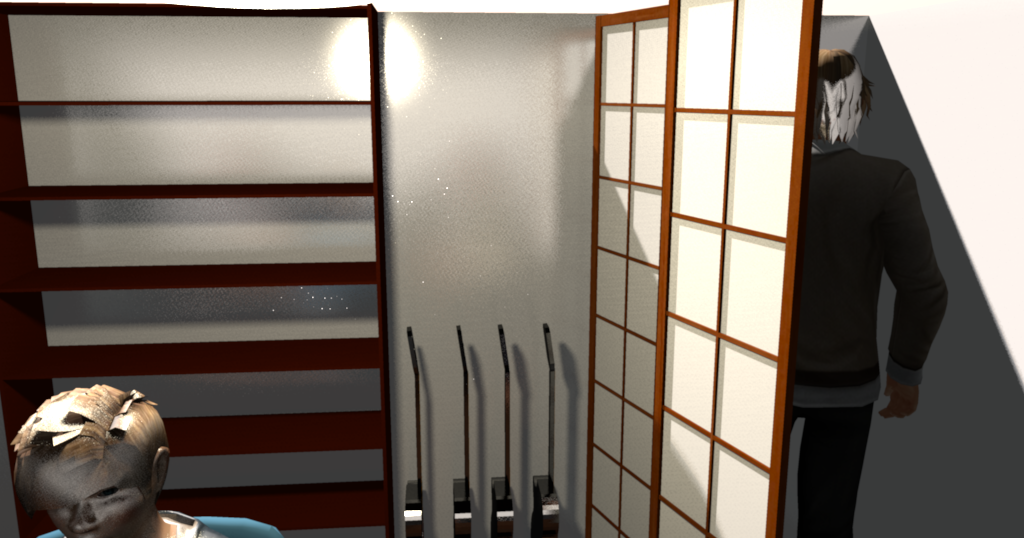

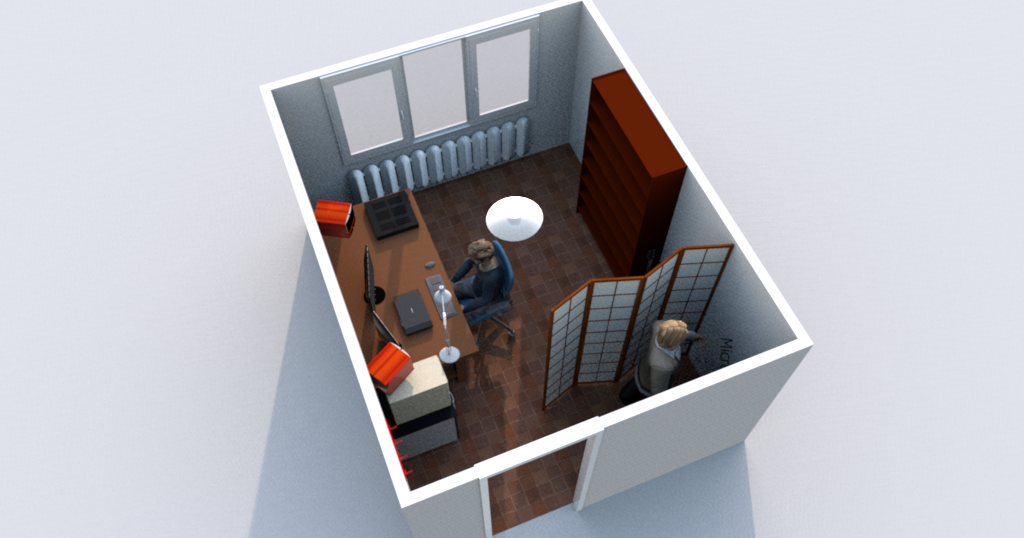

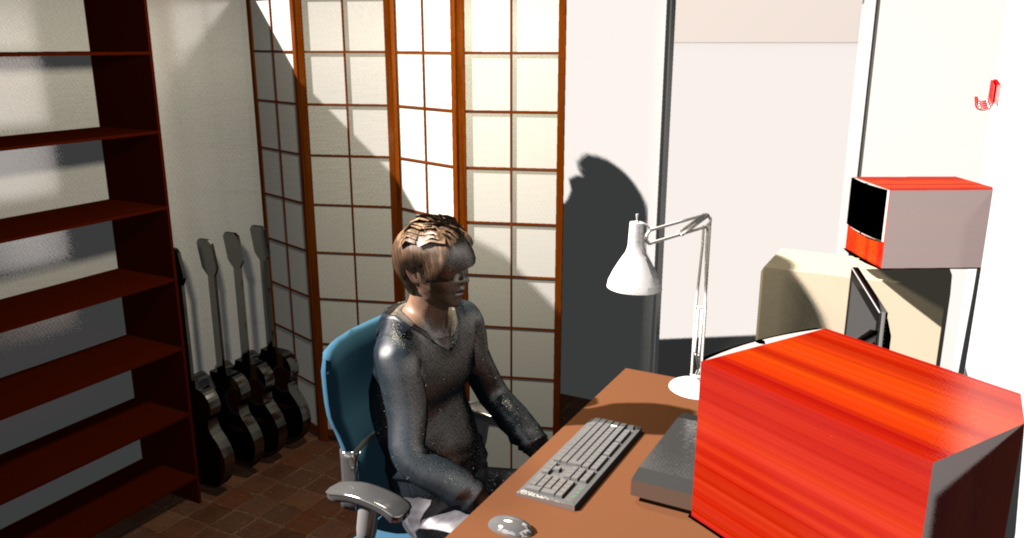

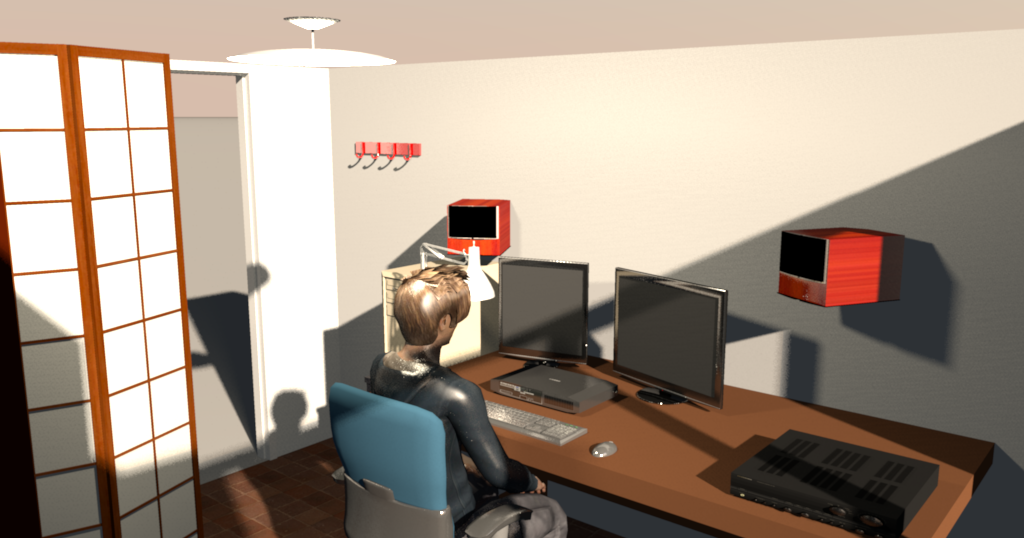

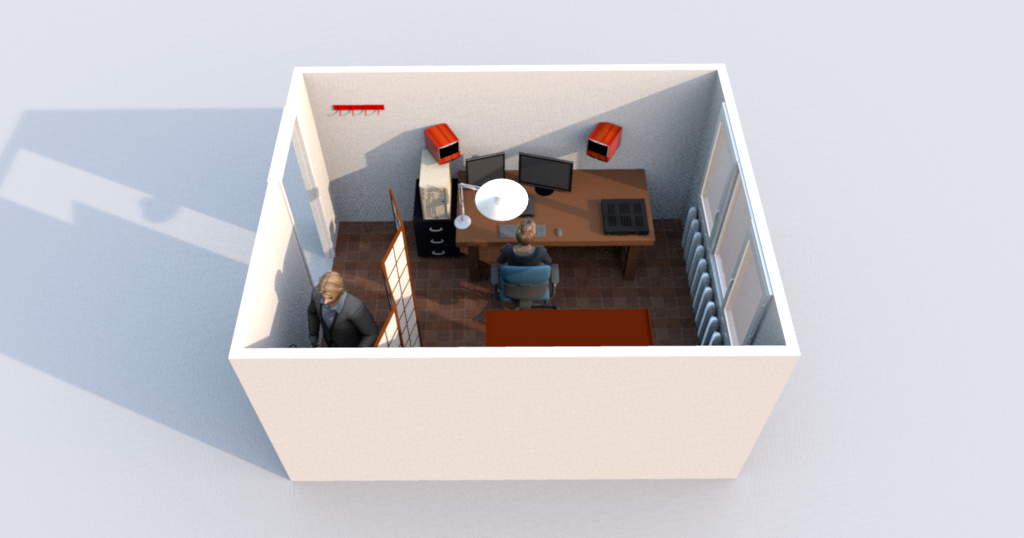

Y unas cuantos renders en 3D para ver cómo quedaría el espacio.

Veréis que hay un biombo. Por lo que he leído no ayudan mucho, pero la idea no es tanto tener un biombo sino señalar el espacio donde colocar un micro. En esa esquina tenía pensado colocar micscreen como las trampas de graves.

https://i.imgur.com/nSX7D4b.png

https://i.imgur.com/z1Xxm0Z.png

https://i.imgur.com/FHhWv37.png

https://i.imgur.com/uZOnYBR.png

https://i.imgur.com/9INwIYT.png

Visto esto, veréis que uno de los paneles para las reflexiones tempranas me caerá seguramente sobre la ventana, no?

Había pensado otra opción: colocar la mesa frente a la ventana para que los paneles estuvieran en las paredes largas... pero ahí tengo un doble problema: la base de enchufes me queda un poco a desmano y luego que no sé si es buena idea poner la mesa y monitores frente a la ventana.

Ideas, sugerencias serán muuuuuy bienvenidas

Por cierto, el programa que he utlizado es gratuito y me ha parecido muy útil para lerdo como yo Se llama SweetHome 3D. Os dejo el enalce: http://www.sweethome3d.com/es/ y está disponible tanto para OSX, Windows y Linux.

Pues nada... gracias de antemano!

Buenas tardes compañero Jmolas, por una cuestion de sonido creo que seria preferible utilizar la habitación a lo largo. Tu percepción estereo tendra mas coherencia si evitas tener a tu derecha la ventana.

#1
Gracias por el apunte del software, en breve voy a disponer de una salita para mi home studio (7x5x2,80) y me va ha venir de perlas. Hasta ahora lo hacía con sketchup pero este parece mucho más sencillo.
Un saludo

A ver...el primer problema que tienes (es normal en habitaciones tan pequeñas).. es de los modos fundamentales, esto es, resonancias o por el contrario cancelaciones de fase de frecuencias graves, deberias de medir la curva de reverberacion RT60 antes de poner nada, y saber que frecuencia fundamental te dará problemas para que la escucha sea fiel o lo mas plana posible.

Agustin Dominguez escribió:

Tu percepción estereo tendra mas coherencia si evitas tener a tu derecha la ventana.

Hola Agustín! Sip! Gracias por el apunte... de hecho subí otro post donde explicaba ese cambio y las dudas que tenía con el corcho... a ver si te ayuda https://www.hispasonic.com/foros/paredes-corcho-para-acondicionamiento-acustico/516282#post4426352 . Gracias!

pepe potamo escribió:

deberias de medir la curva de reverberacion RT60 antes de poner nada

Gracias Pepe Potamo! Ese es el drama... me está tocando aprender cosas de acústica que para mi eran chino mandarino. Pero mola! Y lo que comentas coincide con lo que varios me están diciendo: antes de liarte investiga cómo es tu RT60. Y en ello estamos: ver qué micro pillo (he visto este Superlux: https://www.thomann.de/es/superlux_ecm999.htm) y a aprender a utilizar el soft.

Ya os contaré-

jmolas escribió:

Gracias Pepe Potamo! Ese es el drama

...a veces la eleccion de los monitores asi como el punto escucha hace que no tengas demasiados problemas para mezclar, bajos y bombos (que es donde tendras los modos), mi control es pequeño tambien,y aparte de sintonizar unos resonadores en las frecuencias que tenia cancelaciones en algunos puntos, mis Focal me ayudan mucho a poder mezclar con fiabilidad, podria hacer que TODO sonara bien, pero eso cuesta dinero y los estudios no estamos para tirar cohetes( no se paga lo que vale), y para mi me vale, pero eso si, siempre conociendo los puntos "flacos".

#6

Totalmente de acuerdo con lo que comentas... pero unos Focal no me los puedo permitir ¿Qué modelo tienes? (más que nada para sentir un poco de envidia sana

Tengo claro que es un homestudio... no puedo ni debo pensar que de ahí va a salir algo comparable a un estudio de verdad. Pero sí que mi aspiración es que las maquetas que saque sean lo más decente posible.

Cojo sitio, que estoy en una situación muy parecida. Además, he visto el programa que has puesto justo después de tirarme dos horas haciéndome un plano de la habitación en una página cutre que he encontrado por internet, jajajaja.

jmolas escribió:

Y en ello estamos: ver qué micro pillo (he visto este Superlux: https://www.thomann.de/es/superlux_ecm999.htm) y a aprender a utilizar el soft.

Ese es el micro que yo compré y las medidas que estoy haciendo son bastante coherentes, el software que utilizo para las mediciones es REW, que es gratuito y tiene bastantes funciones.

jmolas escribió:

¿Qué modelo tienes?

...aún siendo la gama baja los Focal Alpha 65 son fabulosos.
