Reel to reel Tesla B100

Qué tal amigos?

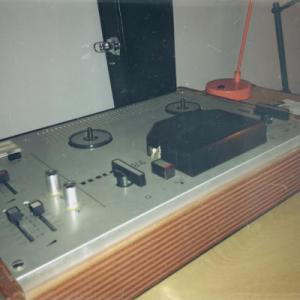

El otro día en el Flea Market me compré el grabador a cinta B100 de Tesla.
Lo limpié un poco, lo prendí, y me sorprendió que funcione y suene.

Ahora el tema es, al llamarse "recorder" yo imagino que puedo utilizarlo para grabar, pero ya de por si los conectores son muy raros y no estoy seguro de que esa función esté funcionando correctamente.
De más está decir que es mi primera vez frente a una de estas máquinas.

Alguno podría instruirme un poco en el asunto?
Desde ya muchas gracias.

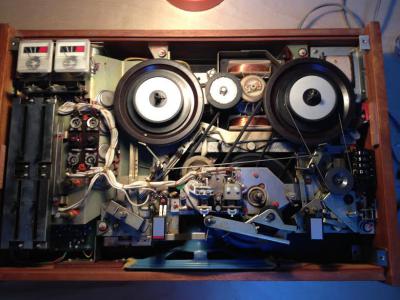

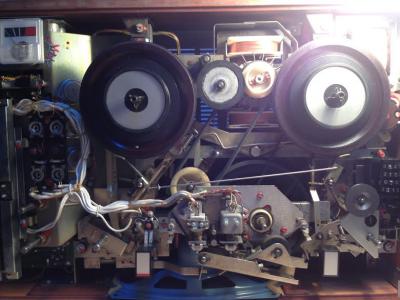

pd: adjunto algunas fotitos.

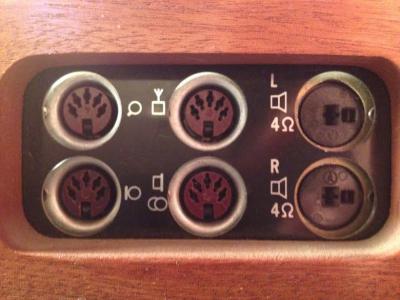

Esos son conectores DIN.
Muy comunes en los años 50, 60 y 70.
El pin 2 es neutro (tierra) y los otros dos son izquierda derecha entrada, izquierda derecha salida con nivel impedancia de linea.



http://www.clarkwire.com/PinOutDINAudio.htm

Por si necesitas mas ayuda, adjunto el diagrama interno.

#2
Gracias Kami siempre dando una mano.
El diagrama es una locura, me siento como mirando un mapa de las estrellas. Con el tiempo seguro le agarro la mano.

Por otro lado, existe algún adaptador para por ejemplo:

Mic. Condenser (contemporáneo) -> Phantom Power -> Tesla?

Tendría que ser Mic Condenser > Mixer + Phantom via Line Out > Tesla (haciendo las conexiones necesarias) con un conector MIDI común y silvestre.
