Restaurando un Kawai K4

tumithak
#1 por tumithak el 20/01/2014
Buenas.
Hace poco he adquirido este sinte. Después de escuchar varias demos y de pedir opinión a algún usuario, me decidí a ir a por el. En el poco tiempo que le he podido dedicar me ha gustado bastante.
Los detalles de la compra no los voy a relatar. El post no va sobre eso. No tengo nada que reprocharle al vendedor. No obstante, haré un breve relato.

Llego al sitio, probamos el sinte, veo que funciona bien, y para casa. Si que es cierto que mientras lo probaba me di cuenta de que estaba algo guarrete, alguna macha por aquí, otra por alla... pero bueno, un poco de trapo y a correr.

Bueno, llego a caso y lo compruebo con más detenimiento. Va perfecto, me encantan algunos sonidos... pero ya fijandome mejor digo, uummm..... joder, si que esta un poco guarro :oops: :-k Me fijo por entre las teclas y ahí había una flora independiente :-D . Bueno, no pasa ná. Seguidamente me pongo a tantearlo para ver como se abre. Parece facil. Bueno, vamos a verle las tripas y ver si no es muy complicado desmontarlo para hacerle una limpieza a fondo. Me calzo los guantes de latex, cosa que siempre hago y...

Fotos:

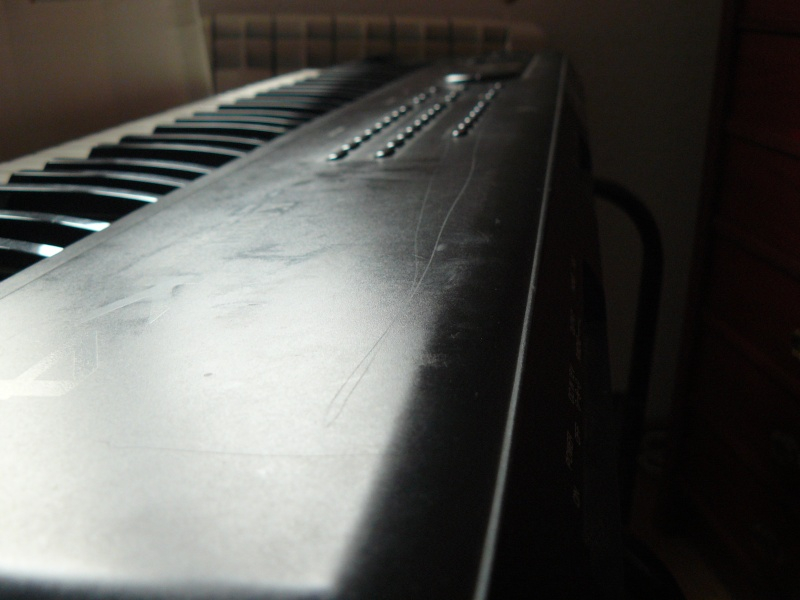

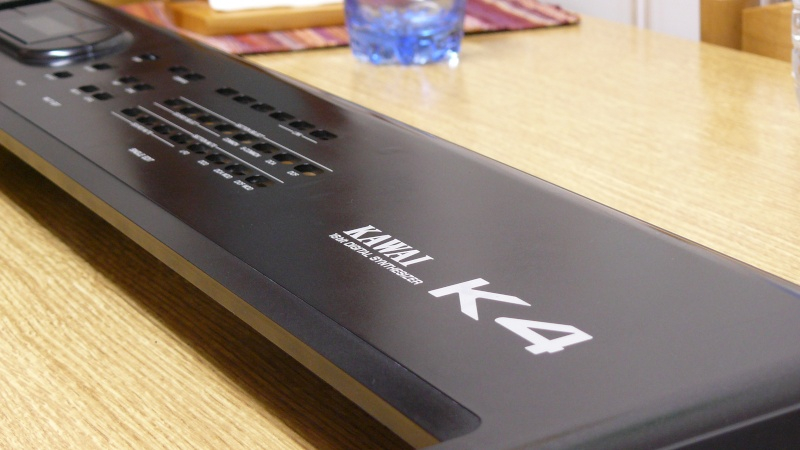

Agunas rayadas, pero vamos, normal en un sinte con mas de 20 años encima.



Las teclas se ven más blancas de lo que realmente están. Ahora pondre fotos donde se aprecia el estado real.

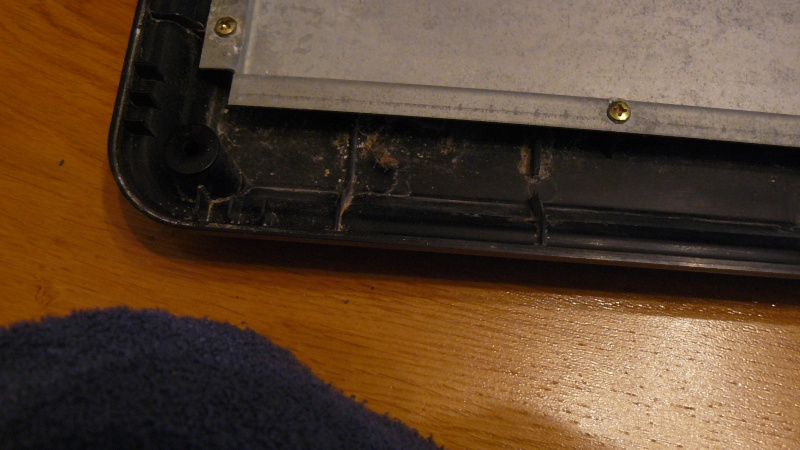

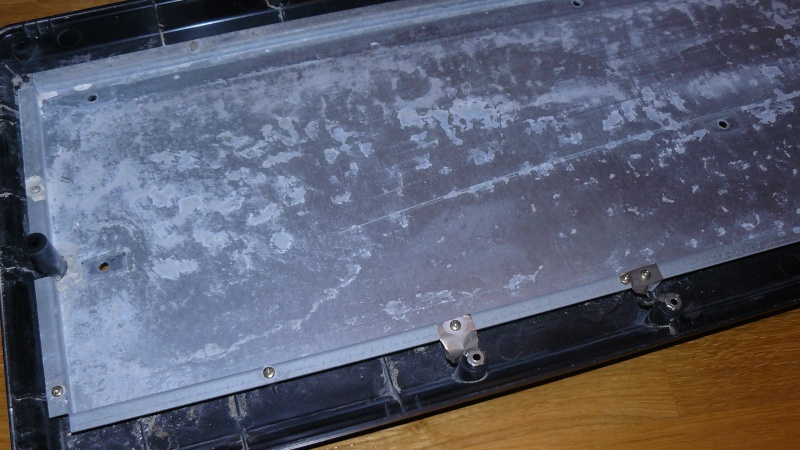

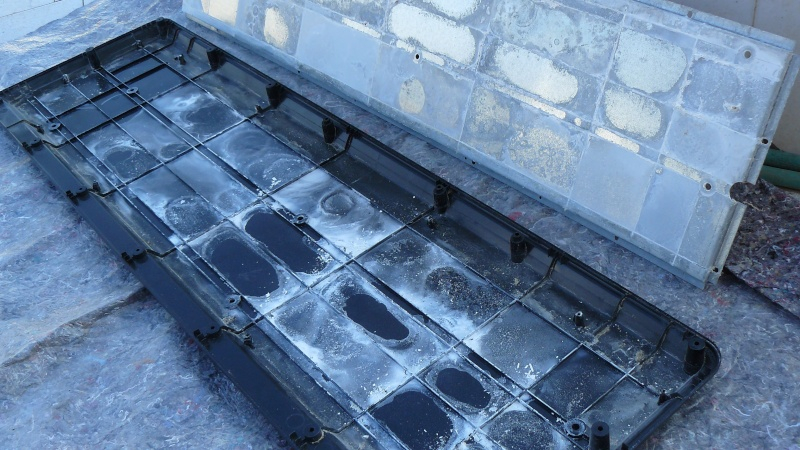

Bueno, le damos la vuelta y saco la parte de abajo :susto: :yuju: y empiezo a ver cosas que no me gustan:

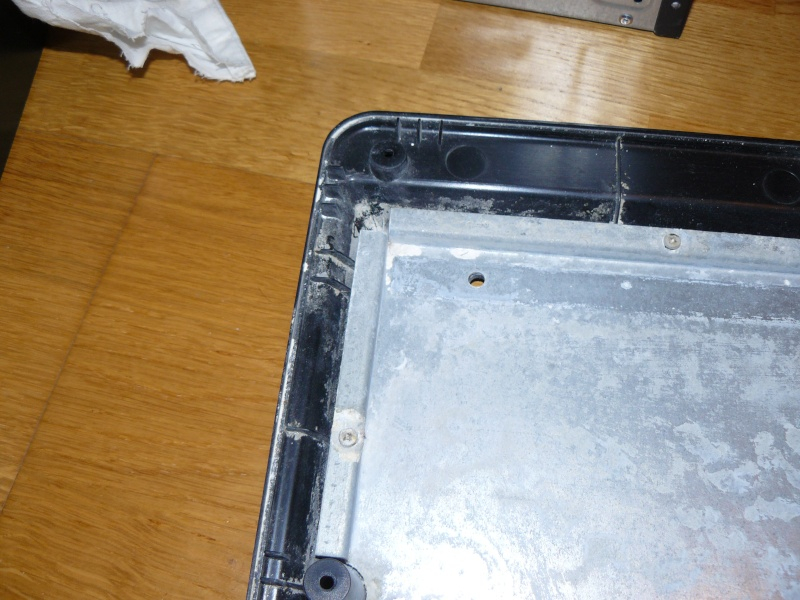

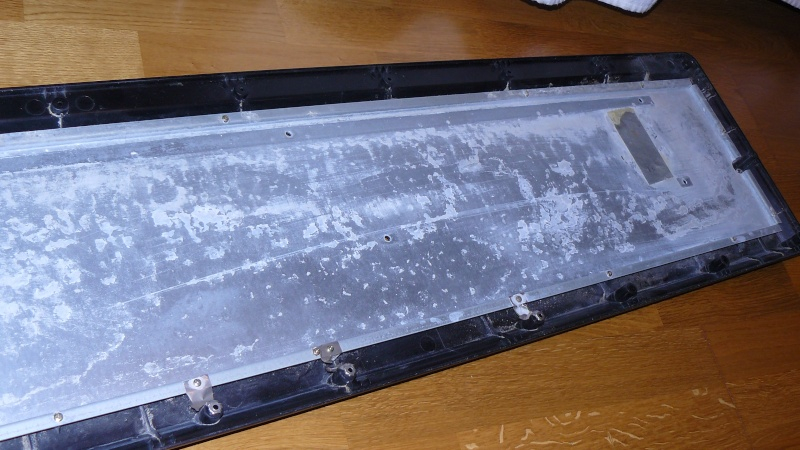

Parece que hay algo de restos de arena de playa, o eso parece, además de una manchas resecas de un polvo blanco, como yeso o no se, la verdad

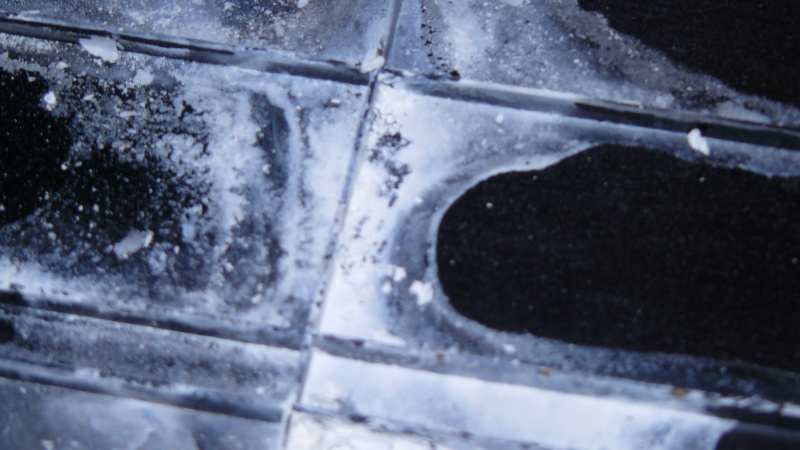

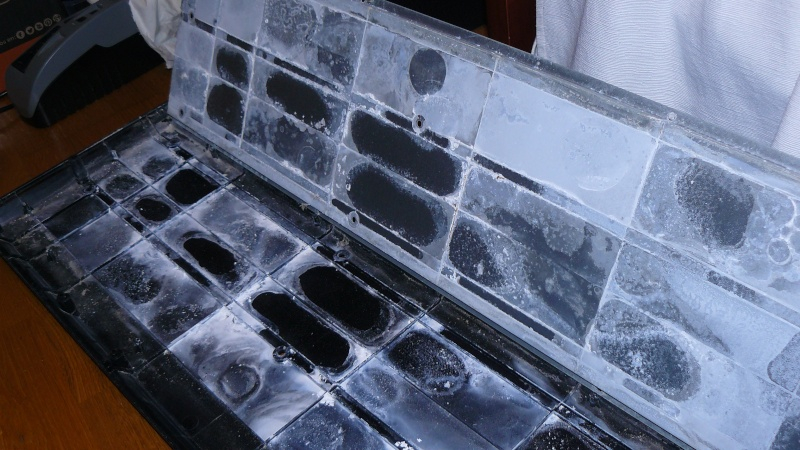

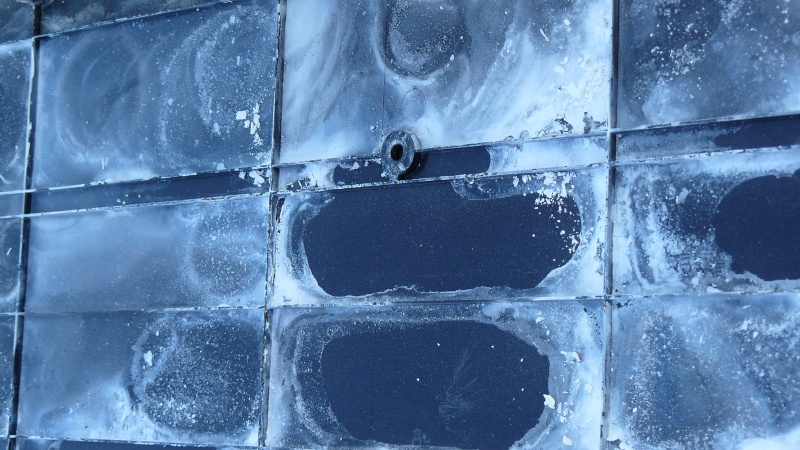

Viendo lo que aparece decido darle una limpieza total al cacharro, así que sigo desmonanto, pero conforme voy haciendolo van saliendo cosas más raras. A continuación saco la chapa galvanizada y me encuentro esto entre el plastico y la chapa :shock: :manso:



Visto lo visto, me voy a casa de mis padres y alli le doy el tratamiento que se mecece jejeje Kartcher por un tubo:


no penseis que ya le he dado con agua. En la foto anterior todavia no había visto el agua.

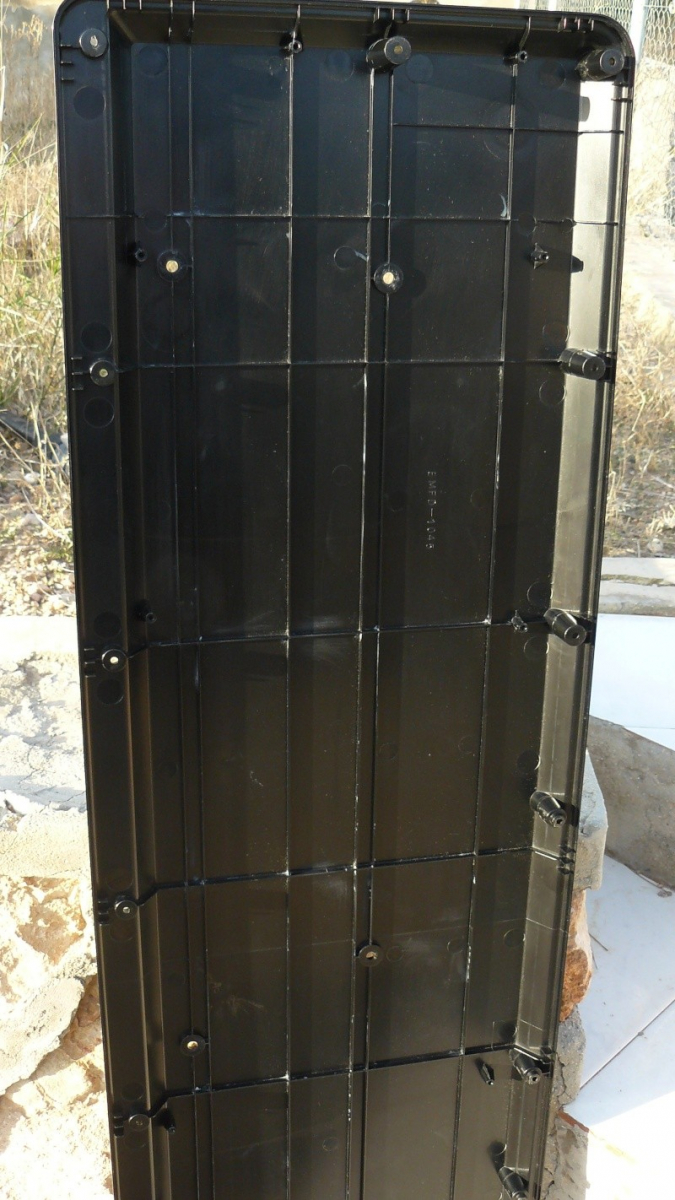

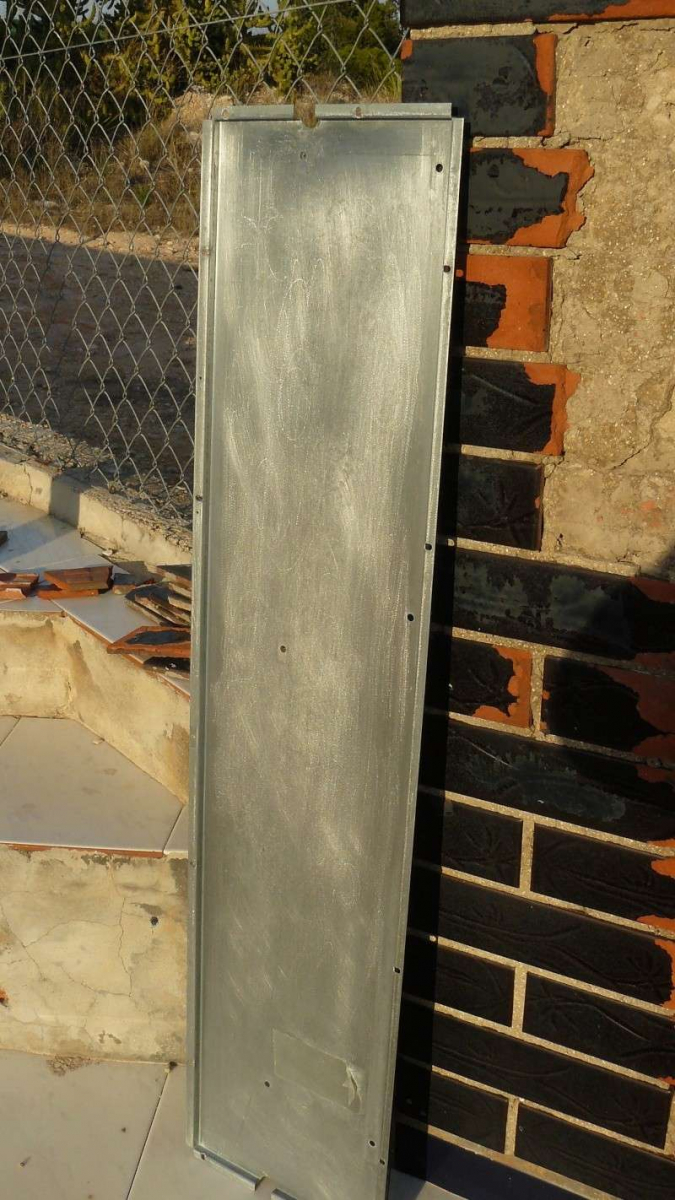

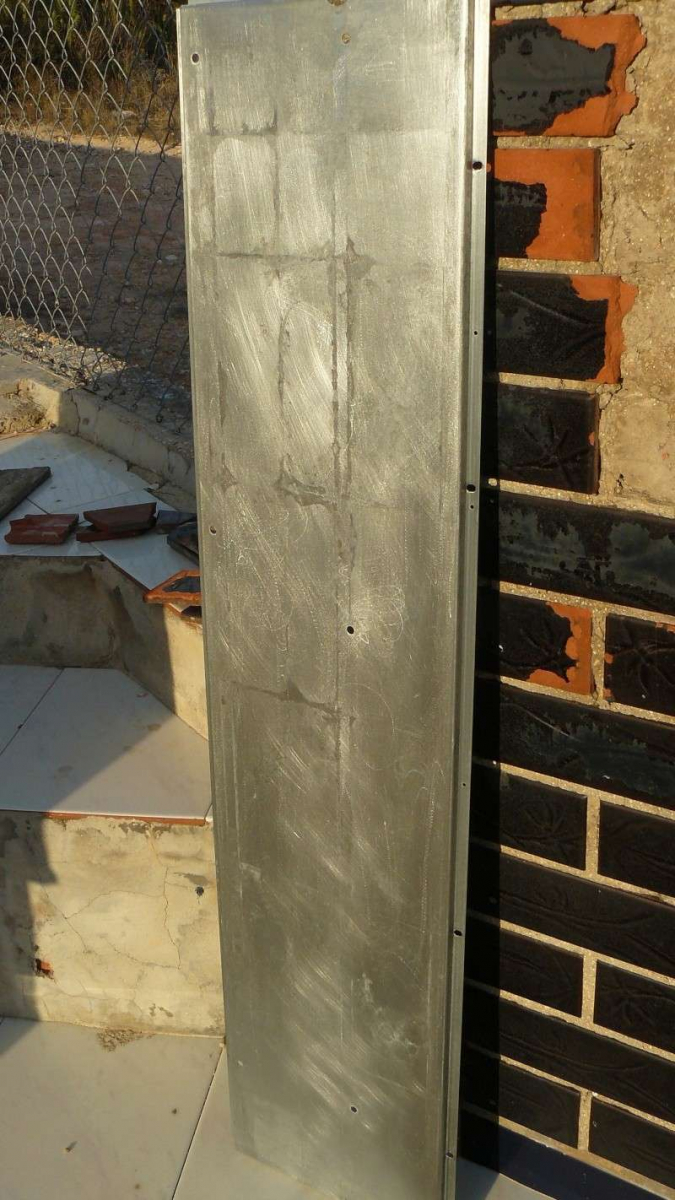

sigo sin identificar que puede ser eso. Despues de la kartcher y una lijada a conciencia del galvanizado, este es el resultado:




:campeon:

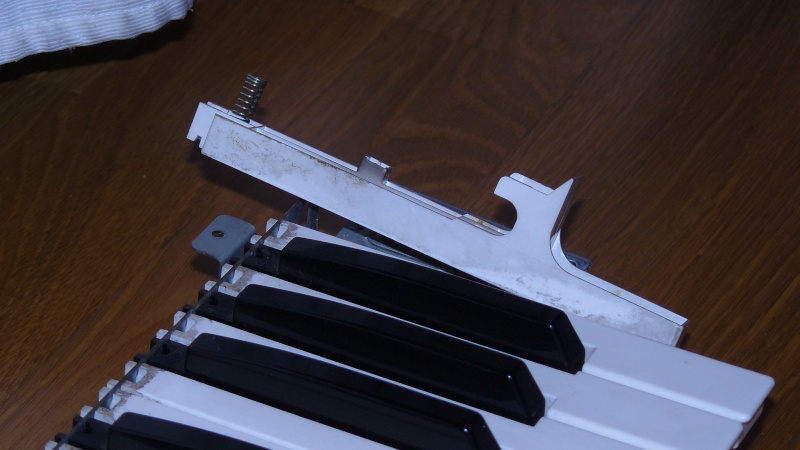

Bueno, de vuelta a casa nos metemos con el teclado:

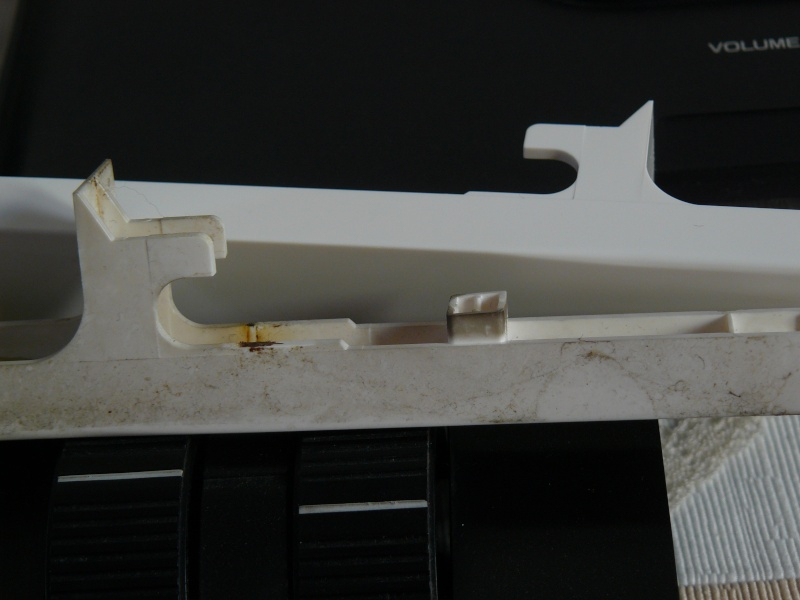

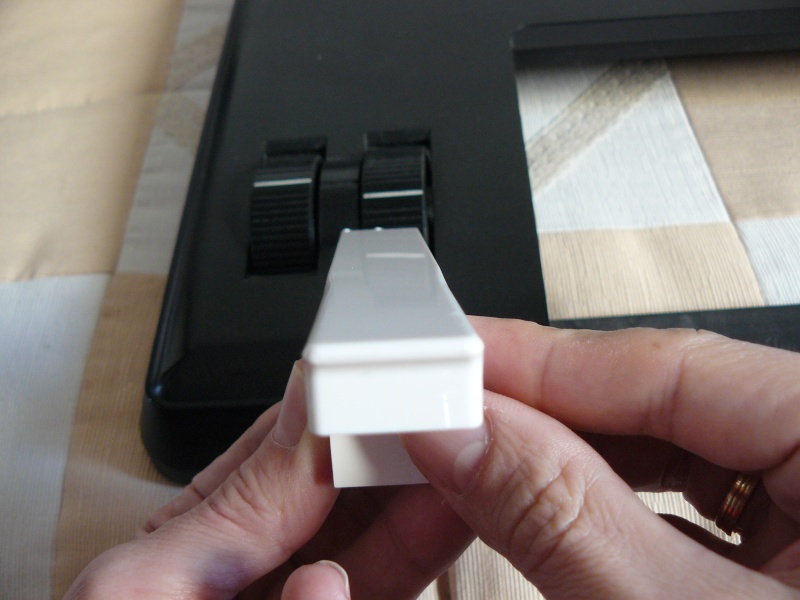

Una limpia y pulida y otra sin tratar

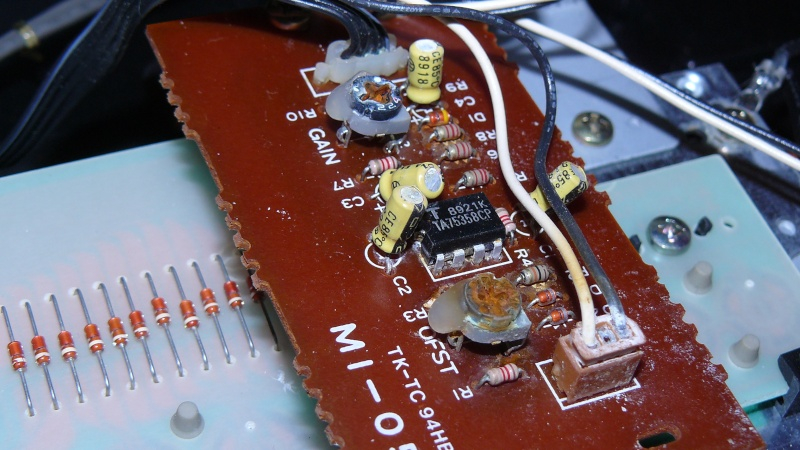

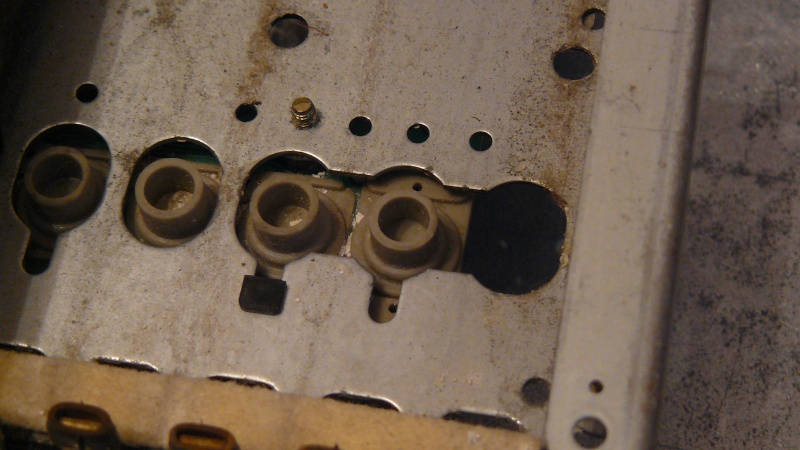

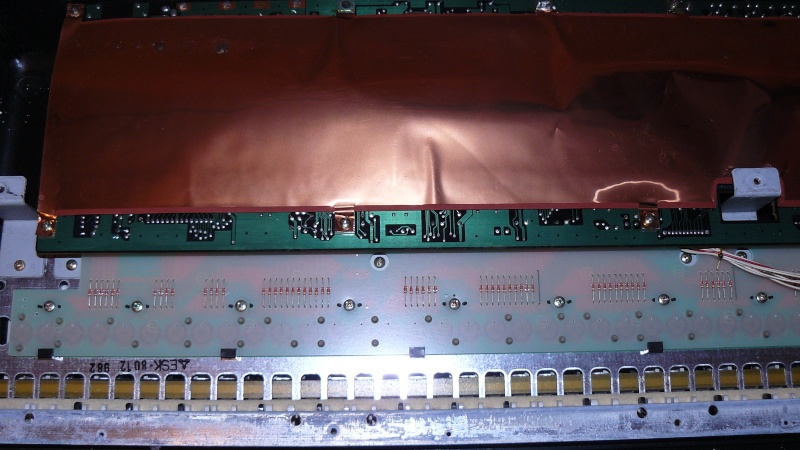

El resto de placas y demás parecen estar impolutas, excepto lo que es el teclado con las membranas y lo que parece controla el aftertouch, que tiene una pinta un poco mala #-o



En cambio otras partes están impolutas:



:-k :-k

La idea es desmontarlo entero, y dejarlo nuevo. Cambiar los botones, aunque van bien, pero bueno. Limpiar y pulir todas las teclas y hasta la carcasa. Esta última se que es muy delicada, pero haciendolo con mucho cuidado y utilizando un pulimento no muy abrasivo y libre de siliconas puede quedar de cine. Eso si, llevando mucho cuidado dela tipografia y pintura para no "decaparla" en el proceso.

Bueno, dentro de un rato continuaré con más detalles y preguntas consejos a los sabios del foro.

Un saludo!
Subir
OFERTAS Ver todas
  • -7%
    Modal Argon8 (B-Stock)
    559 €
    Ver oferta
  • -29%
    Behringer X-Touch Compact
    263 €
    Ver oferta
  • -6%
    Elektron Digitakt II (B-Stock)
    939 €
    Ver oferta
Soundprogramer mod
#2 por Soundprogramer el 20/01/2014
#1 Madre del amor hermoso como estaba el chasis por dentro, aunque por fuera se veía ya que el teclado
tenía mas mal trato que un prisionero de guerra.
Que no se como la electrónica funcionaba, en serio. Yo lo que te puedo indicar son consejos sobre lo que ya
tienes ahora. La chapa además de necesitar un buén lijado necesita una capa de galvanizado antióxido. Yo
al menos es lo que haría con ella. El plástico interior veo que lo has dejado más o menos decente con un limpiado.
Los plásticos es mejor no tratarlos de manera agresiva, pues puedes producir daños en la estructura y conseguir
una resquebrajamiento del mismo. Lo mejor es un baño de agua y jabón neutro para este menester.

Con las teclas el procedimiento debe de ser el mismo que el del chasis de plástico y limpiar, abrillantar o pulir
después del secado para quitar los restos de suciedad. Puedes usar algún que otro producto del que ya hablamos
o se habló en el hilo de "limpieza y mantenimiento de sintetizadores", aquí mismo en este foro. Búscalo para
informarte sobre los consejos que hay el.

Sobre la placa electrónica lo mejor que puedes hacer antes de nada es pasarle un señor aspirado antes de
proceder al limpiado de componentes y placa. Es vital quitar todo el polvo, arena, suciedad y restos de mugre
suelta antes de hacer esto. Una vez limpia de todas estas porquerías debes de proceder con cuidada y seguir
el consejo de algún especialista en electrónica. Existen productos de limpieza de circuitos y demás pero antes
de hacer nada pienso que es mejor pedir consejo.

Del resto pues ya nos irás informando porque este tipo de trabajos de restauración nos suele gustar bastante.

Yo tuve es teclado un tiempo, me lo prestó un amigo y la verdad que tenía algunos sonidos muy chulos.
Es un sinte muy capaz y que si te lo trabajas puedes conseguir sonidos grandilocuentes. El Chorus y el
delay interno le daban ese toque que necesita el sonido, pues sin efectos se queda un poco soso el sonido.
Pero si, es un sinte que por 150€ merece la pena conservalo, aunque deduzo que a ti casi te lo debió regalar. :desdentado: En ese estado yo no hubiera pagado ni 50€ por el.


Un cero patatero para el anterior propietario. Para mi es un guarro y un ... :twisted: Me reservo los demás
comentarios.

¡Saludos!
Subir
ELKE_FALTABA
#3 por ELKE_FALTABA el 20/01/2014
Hola Tumi.
El polvo blanco es el baño del galvanizado que se desintegra con la humedad. Yo trabajo el hierro y si dejas una chapa galvanizada mucho tiempo a la humedad se empieza a hacer ese polvo blanco y a continuación viene el óxido. Te recomiendo que compres un bote de pintura "galvanizado en frío". Es como la pintura tradicional en spray y el acabado es de un color gris. Según la tienes se te va a oxidar porque ya le has quitado la capa de galva que la protegía.
La arenilla puede venir de alguna espuma o almohadilla que tuviera el sinte para proteger algún componente y se ha podrido.

Te animo a seguir con la restauración y en lo que te pueda ayudar ya sabes.
Saludos.
Subir
1
tumithak
#4 por tumithak el 20/01/2014
Gracias compis!!

La verdad es que al verlo tampoco es que lo viese tan mal. Quizá alguien con más experiencia hubiese intuido que por dentro estaria bastante mal. Pero bueno, ya está comprado y tampoco me arrepiento.

La cubierta plastico ya está lista. Quiza algún pequeño retoque, pero nada más :-)

La chapa. Efectivamente, esa era mi duda. Si sería recomendable pintarla y con que pintura. Esto no lo tenía claro. Gracias. Me podre a ello en cuanto pueda y mostraré resultados, claro. Por fin averiguo de dónde provenía el polvillo blanco, jejeje.

Las teclas. Ahora mismo las tengo a remojo. Ya vi el link que comentas sound. Tengo por aqui un pulimento-abrillantador-sellador libre de siliconas. He probado y queda perfecto. Bueno, si la raya es un poco profunda no llega a quitarla del todo, pero no hay en principio rayadas de ese calibre. Este es el que utilizo, más que nada porque ya lo tengo, y los resultados como podeis ver en la foto son buenos. http://www.chemicalguysspain.com/cleanser/228-extreme-all.html

Lo que más me preocupa es el tema de las membranas y la posible mierdecilla que se pueda colar entra esta y el contacto de la placa. Las gomas están en buen estado. Parece ser que llevan un contacto de carbón que al tocar en la placa hace que suene la tecla. Como ya me habeis dicho y anteriormente me habian comentado también, si se mete polvo ahí, mala cosa.

De momento he pensado en pasarle el aspirador, con ciodado de que no se chupe ninguna membrana y despues darle una soplada de aire a no mucha presión. De momento esto lo dejo parado hasta tener claro como actuar.

Sigo con las teclas y encontrar la pintura.

Un saludo y gracias!
Subir
tumithak
astropop
#6 por astropop el 20/01/2014
Si, el galvanizado tiene ese problema, pero nunca habia visto un chasis de plástico tan "pringado" como este :mrgreen:

Buen trabajo, sigue publicando el tema de la restauración, ya te ha comentado el compañero Sound que esto nos gusta :amor:

Saludos.
Subir
tumithak
#7 por tumithak el 20/01/2014
#6
Gracias. La verdad que al abrirlo y ver semejante percal casi me da algo :susto:

Bueno, os pongo unas fotos de lo que he estado haciendo esta tarde

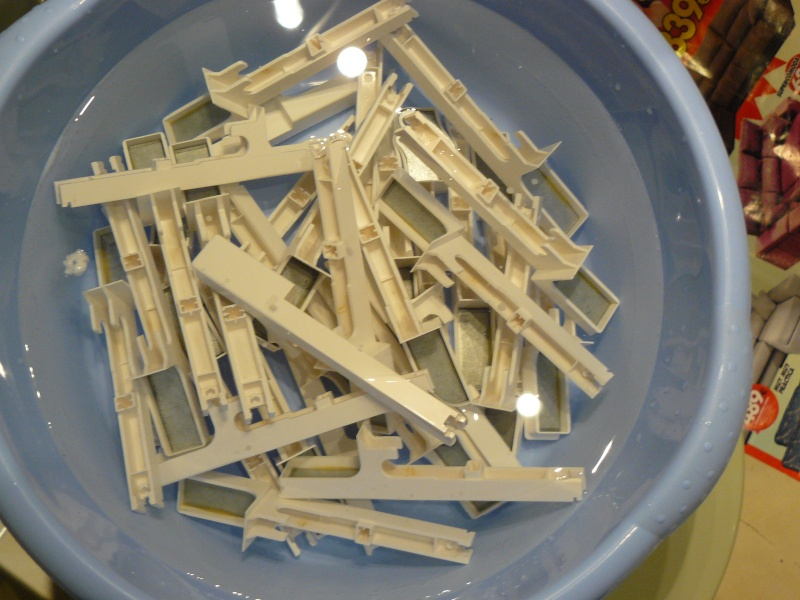

limpieza de teclas. Aquí en el último enjuague

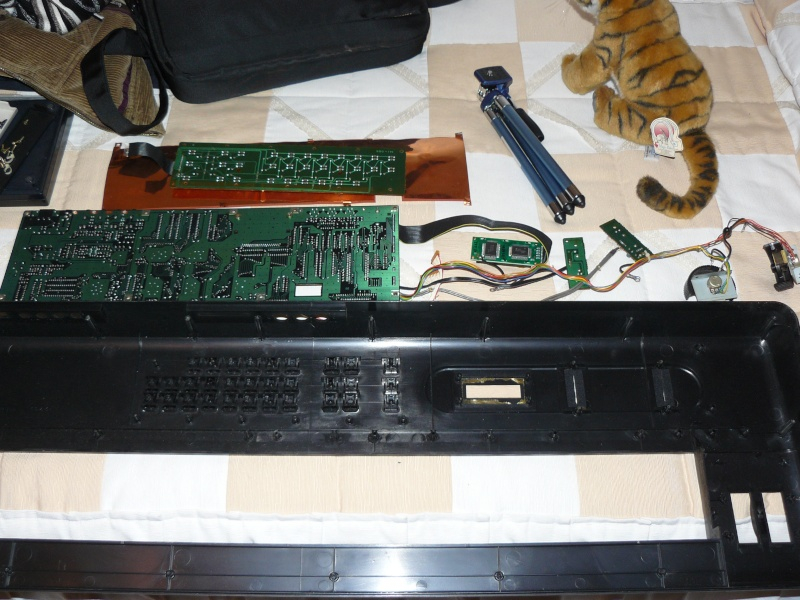

Placa de los botones ya fuera:

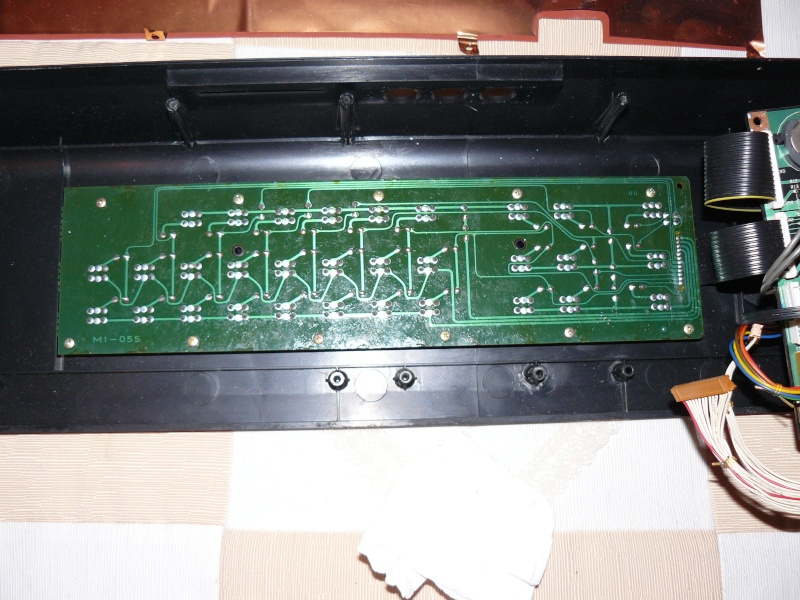

Disposición de los componentes

Antes de pasar al baño :-P

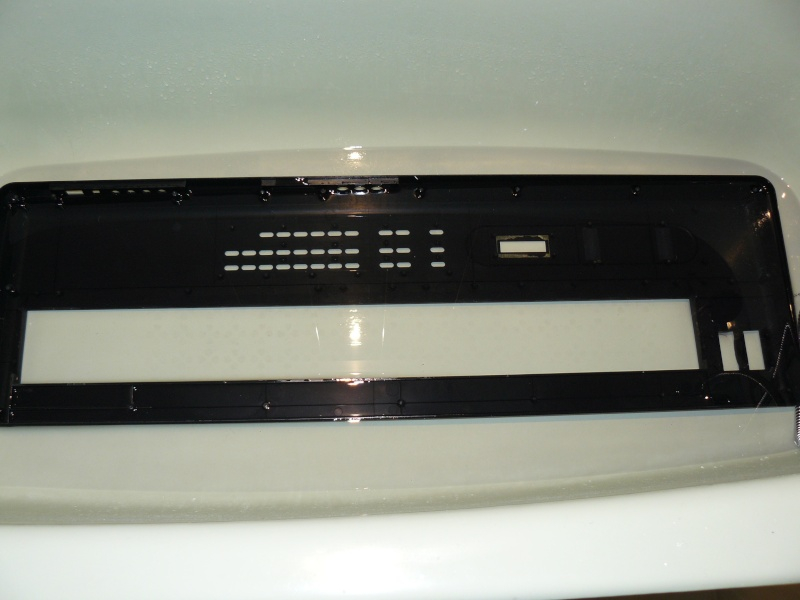

en el agua:

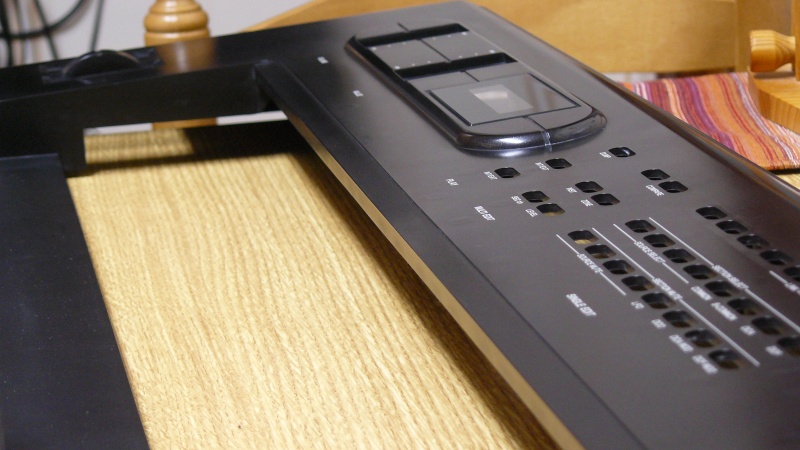

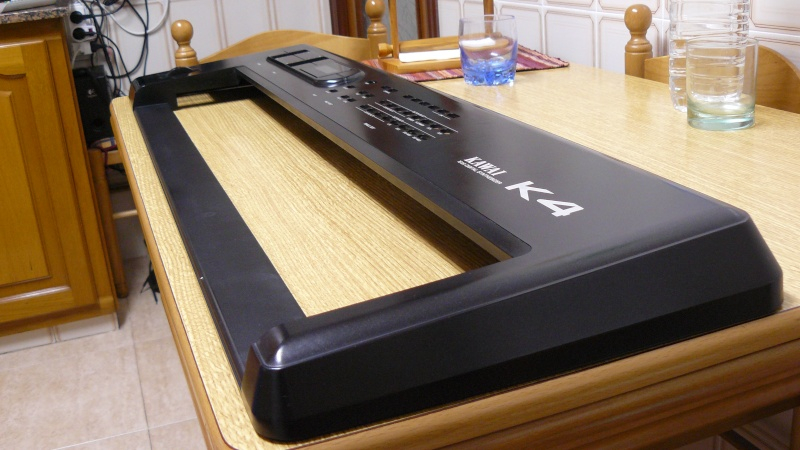

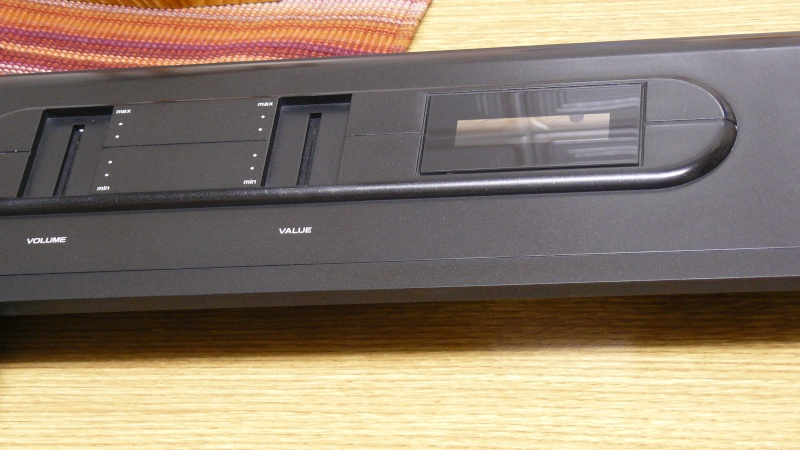

Y aquí ya después del baño y con un leve pulido. Se le puede dar otra pasada de sellante sólo, pero bueno, tampoco quiero darle tanto potingue. Aunque sea sellante algo de pintura tambien se lleve. Eso si, después de darselo el tacto es cojonudo. Como digo, de momento se queda así. Antes de montar todo ya decidiré. No se porque estas fotos ultimas han salido un poco raras :-k






Bueno, esto es todo de momento
Subir
Kosifo
#8 por Kosifo el 21/01/2014
Joer compañero.. Lo vas a dejar nuevo...

Excelente trabajo, como siempre haces.. Te felicito.

Por cierto.. Ahora que lo tienes "destripado" del todo, cuando puedas envíame una foto de la pantalla..

¿La retroiluminación es led?
Subir
tumithak
#9 por tumithak el 21/01/2014
#8

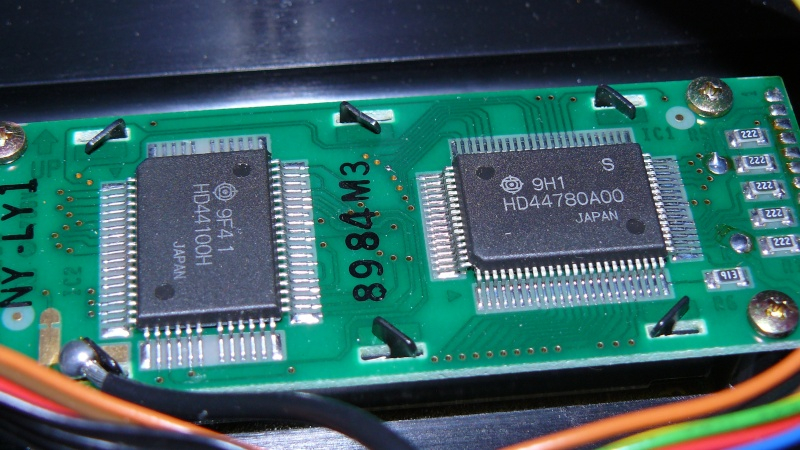

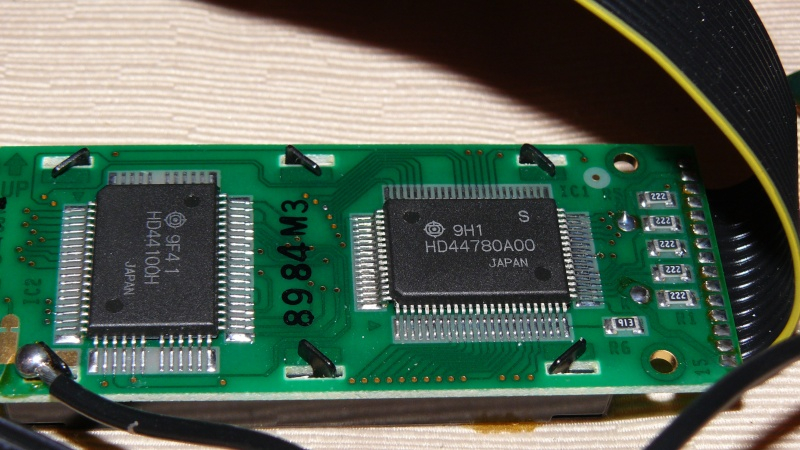

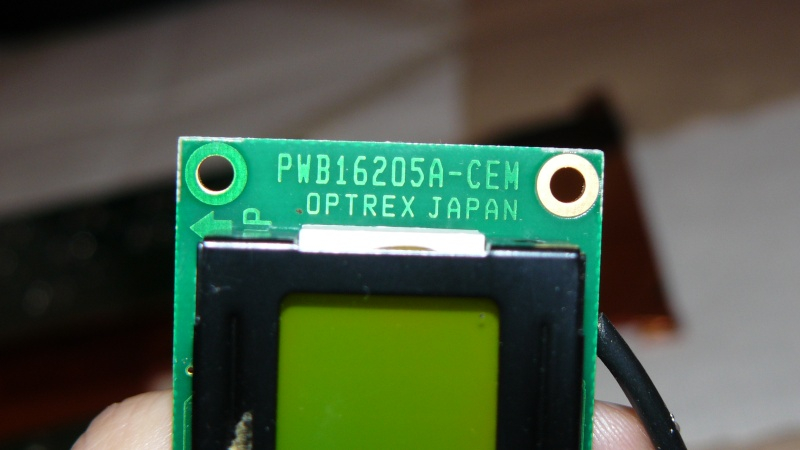

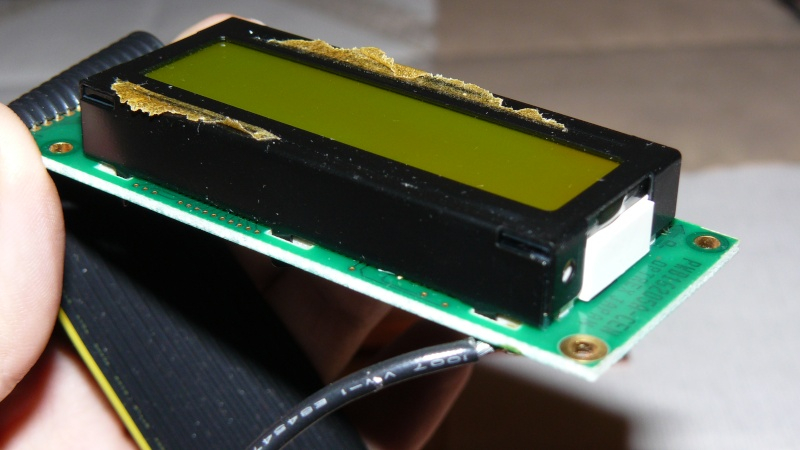

Gracias! Sin vuestra ayuda no creo que me hubiese atrevido a meterme en estos berengenales. Aquí te paso unas fotos, faltaría más!

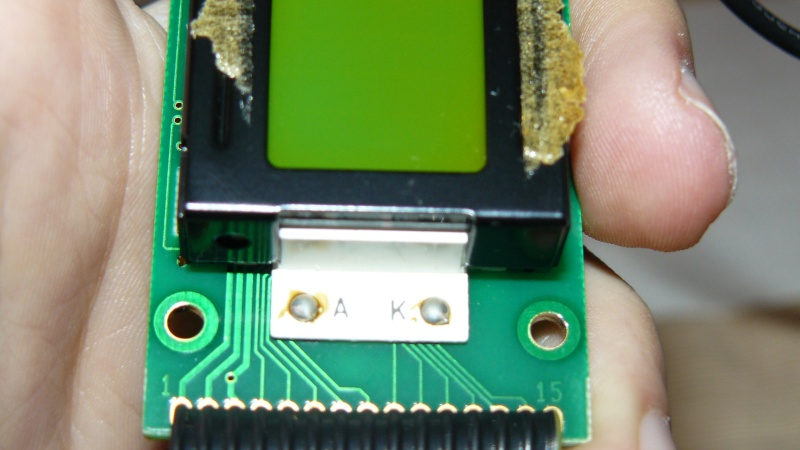

No sé decirte si es led. Diría que si, ya que no parece que sea como la original del 01W, aunque la pieza blanca con dos puntos de soldadura que pone A K.... La verda es que no sé como diferenciar una de otra, sorry :oops:

Si necesitas alguna foto más, dimelo. He sacado las medidas, por si son de interes: 344x870x170.

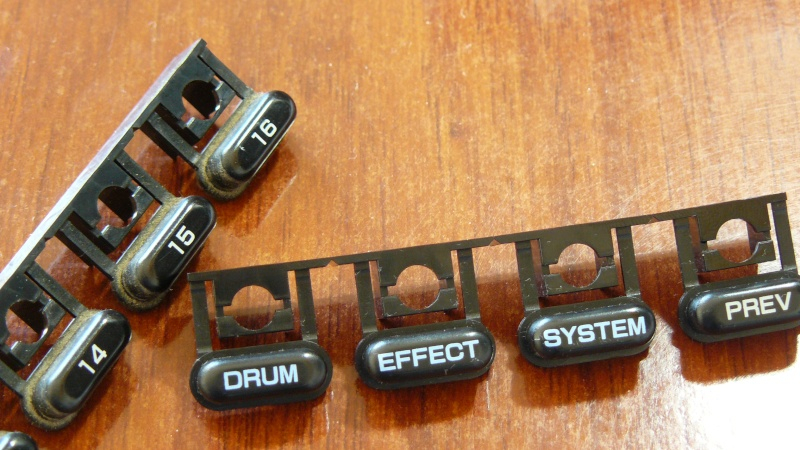

Pongo una foto de los botones sin limpiar y limpios. La verdad es que así en fotos da un poco de repelus, jajajja


Un saludo!
Subir
1
Soundprogramer mod
#10 por Soundprogramer el 21/01/2014

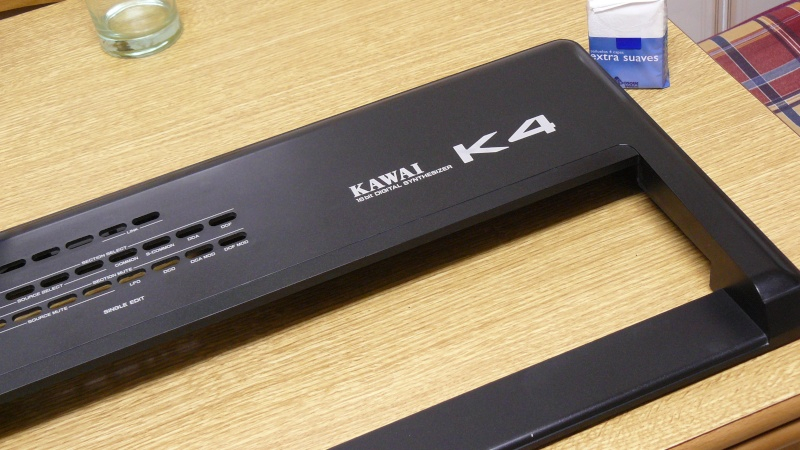

Por cierto Thumithak.. ¿Con que has pulido la carcasa exterior? ¿Como lo has hecho?
Es que estaba muy rallada y arañada cuando posteastes la imagen de su estado inicial y ahora parece
que está casi nueva, muy brillante.
Me interesa que comentes un poco el proceso y así todos aprendemos otras técnicas de restauración.

¡Saludos!
Subir
Ñáñaro
#11 por Ñáñaro el 21/01/2014
Interesantísimo hilo, pardiez. Tengo un JV80 y un D50 a los que les conviene un meneo (o dos) y me será muy útil junto con el que ha comentado Soundprogramer al principio. ¡Ánimos y adelante!
Subir
mirco
#12 por mirco el 21/01/2014
madre mia como estaba ese sinte . . .

Pero te está quedando excelente en todo. Muy buen trabajo, se ve que tambien te manejas muy bien para desmontar tantas piezas que tiene un sinte. A ver si no tienes problemas en montar todo como estaba, tumithak.
Subir
Kalpajazz
#13 por Kalpajazz el 21/01/2014
Si, yo me sumo con mi xp30... botonera y pitch bend requieren de un buen service. Y una blanqueada a las teclas no le vendria mal :mrgreen:
A leer el hilo limpieza y mantenimiento de sintetizadores!
Subir
Soundprogramer mod
#14 por Soundprogramer el 22/01/2014
Aquí el link al hilo de "Limpieza y mantenimiento de Sintetizadores": https://www.hispasonic.com/foros/limpieza-mantenimiento-sintetizadores/298353
Subir
Kosifo
#15 por Kosifo el 22/01/2014
Efectivamente la pantalla es LED. Así que no me tendré de preocupar por si a esta se le agota la retroiluminación...

Pero.. ¿quien se resiste a tunearlo y colocarle otra de otros colores?.. :wink:
