¿Cómo distribuye la potencia el B1800X PRO en modo pasivo?

Muy buenas a todos.

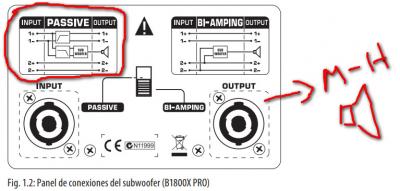

En el manual de la serie de altavoces EUROLIVE de Behringer, aparece que el subwoofer B1800X PRO es capaz de trabajar en modo full-range o pasivo, y éste mandar, a través de su salida, la señal a otra caja de altavoces de medios agudos, con un filtro paso alto puesto internamente en el subwoofer.

Bien, mi duda viene acá:

El subwoofer de 8 ohmios consume 450 W RMS, por lo que se esperaría que tengamos una etapa de potencia de tal magnitud para alimentarlo, PERO, si vamos a conectar la salida del subwoofer a una caja de medios-agudos de 8 ohmios, ¿cómo se distribuye la potencia para esta última caja? ¿En qué forma alimenta el subwoofer al medio agudo? ¿Con cuánta potencia?

Si al subwoofer se le mete los 450W, de esos 450W, ¿cuánto irá a los medios-agudos sabiendo que éstos necesitan, en conjunto, 300 W RMS (B1520 PRO)?

Y como última pregunta: Al usar la salida del subwoofer hacia un altavoz de medios-agudos, ¿se está haciendo una conexión en paralelo? ¿El ohmiaje bajaría?

Espero haberme dejado entender. Muchas gracias.

PD: Y si pudiesen compartir por favor bibliografía que trate este tema, les agradeceré muchísimo.

Hola, la potencia no funciona así. Tú no metes 450w en el sub y éste no saca una parte de esos watios. Puedes pensarlo así, pero no es correcto.

El sub recibe una tensión de la etapa y disipa potencia. Si la señal es débil (pasaje tranquilo/has bajado un fader/has atenuado en la etapa...) disipa pocos W, si la señal es excesiva disipa muchos W y suena distorsionado o incluso se quema...

450 W es su límite nominal. potencia=V*I=V^2/z (tensión al cuadrado dividido por la impedancia) y por tanto
tensión igual a raiz cuadrada de (potencia por impedancia).

De ahí resulta que ese limite se alcanza si la etapa reproduce una tensión de 60 Voltios.

Pero el sub tiene un filtro. La cosa se complica. Si conectas un "top" de medios/agudos, estará en paralelo con el sub. La impedancia vista por la etapa dependerá de la frecuencia de señal con la que midas. Si reproduces música, los graves van al sub y los agudos van al top, y teóricamente podrías reproducir una señal de más de 60 Voltios porque no todo va al top ni al sub... Pero ojo, cuando reproduzcas un tono muy grave casi toda la tensión va al sub, mientras que si reproduces un tono agudo (un acople por ejemplo) toda la señal va al top, que no aguanta tantos vatios y te lo cargas. Por este motivo, podrías considerar los 350W del top como límite seguridad.

Si el top es de 8 ohms, 350W son 53 Voltios.

Pero claro, entonces reproduces música, la energía se reparte y el sub suena menos que cuando estaba solo...

Ahí es cuando entra tu responsabilidad de decidir qué hacer, dónde poner el límite de uso, ajustar limitadores, etc.

Y todo esto sin hablar de la relación entre potencia continua (mal llamada rms) y potencia de pico, que no se mide siempre igual...

#2

Muchas gracias por tu respuesta Manelfunk.

A ver si voy comprendiendo... esa salida que trae el sub está en paralelo entonces.

Digamos que trabajo con el sub de 8 ohmios + un top de 8 ohmios, al ¨puentear¨ el sub al top, ¿bajaría a 4 ohmios el conjunto?

Suponiendo que estoy trabajando al tipo de la potencia que pueden resistir todos estos altavoces, si el sub aguanta 450 W RMS y el top 350 W RMS, ¿debería comprar un amplificador que mínimo me proporcione 800 W RMS por canal?

Me parece lamentable que en el manual de estos parlantes no se explique estas cosas...

Ahora bien, el mismo manual explica que sus parlantes de medios-agudos tienen dos entradas en PARALELO, mientras que la salida del sub sirve como ¨loop trough¨... ¿esto significa que también está en paralelo?

Mauricio escribió:

Me parece lamentable que en el manual de estos parlantes no se explique estas cosas...

Es verdad que no lo explica tan detallado como estáis comentando aquí, pero sí que te pone cual es la etapa de potencia recomendada para esos altavoces:

Alguien escribió:

El complemento ideal para su sistema de altavoces es el EUROPOWER EP2500 de BEHRINGER

Puedes buscar las especificaciones de esa etapa y sabrás más o menos qué es lo que te va a funcionar.
