Crear controlador MIDI desde cero

  • 1
jfrusci
#1 por jfrusci el 27/08/2007
Buenas. Solo queria que alguein me orientara un poco, me diera algun link o algo para aprender como hacer mi propio controlador MIDI. De momento no quiero haerme ninguno, solo quiero saber que necesito para hacer uno, saebr como funciona i de que partes se compone, que opciones tengo, etc. Muchas gracias por vuestro tiempo. Salu2!
Subir
OFERTASVer todas
  • -7%
    Modal Argon8 (B-Stock)
    559 €
    Ver oferta
  • -11%
    Focusrite Scarlett 8i6 3rd Gen
    177 €
    Ver oferta
  • -29%
    Sinte analógico de bajos Donner B1
    99 €
    Ver oferta
Paco Melero
#2 por Paco Melero el 27/08/2007
Creo que sale mucho más a cuenta comprar uno ya hecho....

Creo que tienes que insertar el protocolo midi o no sé que historia, pero no es nada facil...

Por este hilo de DIY, creo que havia algo ya asi...un saludo!
Subir
texvo
#3 por texvo el 27/08/2007
hola:

la forma mas fácil de hacerse un controlador es utilizar un joystick.

ten en cuenta que la palanca del joystick son dos potenciometros, además tienes botones, cuantos según el joystick.

puedes desarmar uno y montarlo en una caja con pots deslizantes por ejemplo.

para que el ordenata entienda que es un controlador midi, necesitas un programa que lo haga, ademas de poder adjudicar el control que tu quieras a cada pot y botón, en este enlace lo puedes bajar.

http://www.memi.com/makers/hwsw/downloa ... p2midi.zip


suerte y salud.
Subir
modulay
#4 por modulay el 28/08/2007
Texvo,aprovecho pa preguntarte una cosilla.
Anduve mirando por los subdirectorios y ficheros de nuendo,buscando algún dato que sonase a mapeado para controladoras midi,aunque encontré mas bien poco.
También ando en proceso de fabricarme una controladora y me gustaría hacérmela a medida.
Hasta ahora me estoy basando en el perfil de mackie control,pero me gustaría saber qué camino tomar para poder dotarla de más funcionalidades.
He googleado sobre el tema y también sobre sysex,pero no he dado con nada potable.
¿sabes de alguna paginilla donde investigar sobre el tema?
Por cierto,en esta página hay diseños muy interesantes:

http://www.ucapps.de/
Subir
texvo
#5 por texvo el 31/08/2007
http://www.midibox.org/users/tor_arne/m ... index.html

The 10 steps to your very own MIDIBox!

01. The design
02. Ordering the parts
03. Creating the panel
04. Building a case
05. Making the PCB
06. Soldering components
07. Soldering pots and buttons
08. Soldering everything else
09. Connecting and testing
10. Frequently Asked Questions





http://www.google.es/search?sourceid=na ... di+control
Subir
texvo
#6 por texvo el 31/08/2007
http://www.audiomulch.com/midipic/


Introduction
By combining a PIC microcontroller or Basic Stamp II with a few passive components it is not difficult to construct your own knob box, trigger box, or other MIDI input device. A knowledge of electronics may be required for interfacing to some sensors. Both the Stamp and PIC provide an economical (under US$100) entry point into the world of alternative MIDI controllers. ...............
Subir
texvo
jfrusci
#8 por jfrusci el 08/09/2007
Simplemete quiero hacer un controlador para controlar un CC. Osea un aparato tipo pitch bend que me controlara determinado CC en determinado canal midi i que tuviera solo Midi out. Alguein me puede echar un cable? Gracias!
Subir
modulay
#9 por modulay el 08/09/2007
Dependerá de cual es el CC que quieres usar,no es lo mismo un CC de portamento on/off (2 posibles valores del control) que un CC de expresión por ejemplo (128 posibles valores).
De todas formas,en ambos casos necesitarías construir un cacharro basado en microcontrolador para hacer el hardware más simple.
Creo que la mejor opción que tienes es tirar por la vía que te propuso texvo,aunque si te quieres aventurar a programar micros, aquí tienes lo que buscas:

http://www.maxmidi.com/diy/foot/
Subir
modulay
#10 por modulay el 08/09/2007
Qué mamones....el firmware no lo publican,te lo venden...
Voy a buscar alguno similar,que tiene que haber cienes y cienees
Subir
modulay
#11 por modulay el 08/09/2007
Ah coñe pos si que está disponible pa descarga
Menuda caraja tengo :mrgreen:
Subir
Resonance
#12 por Resonance el 10/09/2007
Hola,

Aqui tienes una pagina que trata sobre controladores midi basados en microcontroladores http://www.geocities.com/JDPetkov/

El microcontrolador PIC 16F877 incorpora conversores AD y puedes tener una salida configurada como MIDI, en esa pagina encontraras circuitos con los que puedas hacer lo que quieres.

Saludos

G.

http://www.nusonica.com/blog
Subir
Koitz_roller
#13 por Koitz_roller el 19/09/2007
Os falta la web de donde viene el midibox: http://www.ucapps.de/
Con esa web si que se puede hacer desde cero.

Salu2 a to2
Subir
Rubén Maestro DAL
#14 por Rubén Maestro DAL el 02/01/2013
Aprovecho que encontré el tema buscando por ahí para preguntar, a ver si me podéis echar una mano jeje

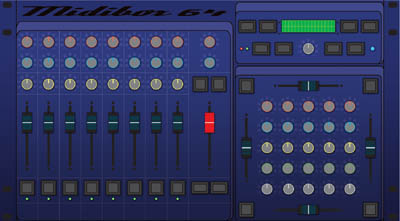

El caso es que me gustaría hacerme mi propio controlador midi porque nada de lo que veo por ahí se amolda a lo que yo quiero. Unicamente se trata de un controlador con perillas que se pueda conectar al pc por usb, algo parecido a esto: http://www.ucapps.de/midibox/midibox64_foto.jpg
Es para poder usarlo en Ableton Live a tiempo real para el directo =)
Mi problema es que no se de electrónica :S

Os agradecería cualquier tipo de ayuda que me valga para poder saber como montar la placa, conexiones y configuración para que el pc lo reconozca como controlador midi.

Un saludo! Muchas gracias!
Subir
Kp
#15 por Kp el 10/01/2013
#14
Mírate este proyecto: http://blog.60works.com/eqkit
Es un controlador midi en el que han utilizado la placa UMC32 de Hale Microsystems. Este proyecto está hecho de la manera más sencilla posible (y mas cara), todo con conectores para no tener que tocar el soldador y con su software específico para no tener que programar nada en código.

La opción "barata" aunque algo más compleja es la de Arduino. Hay un montón de información por la web.
Subir
