Di las indicaciones,pero con el trafo colocado al revés.No puedo editar el mensaje así que corrijo aquí.
El trafo va dentro de la campana sobre la que descansa la cabeza de la válvula,en la parte inferior del micro.Para poder acceder a él hay que desatornillar dicha campana de las pletinas laterales,habiendo quitado previamente la válvula, la peana sobre la que ésta se apoya y las dos pletinas interiores que sujetan los cables a ambos lados.
Una vez el trafo al descubierto se puede ver que tiene 4 cables,dos que conforman la entrada (conectan con condensador C8 y masa) y dos que conforman la salida (conectan con pines 5 y 6 de la clavija de conexión).Esos son los 4 cables que hay que cortar para soldarlos al haufe.
El Haufe tiene 6 cables en vez de 4: dos azules,dos rojos y dos verdes:
Azul: entrada.
Rojo: salida.
Verde: nodo.

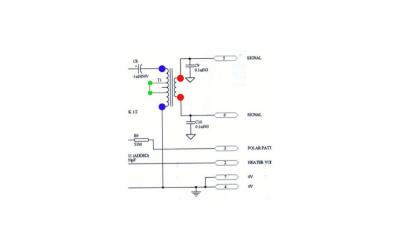

Como se ve en la imagen,los dos verdes hay que soldarlos entre sí,los azules van a C8 y masa (sin importar la polaridad) y los rojos van a la clavija de conexión (sin importar la polaridad).
Obligatorio cubrir las soldaduras con cinta termoretráctil para que no se produzcan cortocircuitos al volver a meter todo dentro de la campana.
Corregido y comprobado.
Perdón por el despiste.
Saludo
El trafo va dentro de la campana sobre la que descansa la cabeza de la válvula,en la parte inferior del micro.Para poder acceder a él hay que desatornillar dicha campana de las pletinas laterales,habiendo quitado previamente la válvula, la peana sobre la que ésta se apoya y las dos pletinas interiores que sujetan los cables a ambos lados.
Una vez el trafo al descubierto se puede ver que tiene 4 cables,dos que conforman la entrada (conectan con condensador C8 y masa) y dos que conforman la salida (conectan con pines 5 y 6 de la clavija de conexión).Esos son los 4 cables que hay que cortar para soldarlos al haufe.
El Haufe tiene 6 cables en vez de 4: dos azules,dos rojos y dos verdes:
Azul: entrada.
Rojo: salida.
Verde: nodo.
Como se ve en la imagen,los dos verdes hay que soldarlos entre sí,los azules van a C8 y masa (sin importar la polaridad) y los rojos van a la clavija de conexión (sin importar la polaridad).
Obligatorio cubrir las soldaduras con cinta termoretráctil para que no se produzcan cortocircuitos al volver a meter todo dentro de la campana.
Corregido y comprobado.
Perdón por el despiste.
Saludo
