Previo de micro a transistores

Aquí tienes referencias:

http://www.prodigy-pro.com/forum/viewtopic.php?t=16909

http://www.google.es/search?q=transform ... =firefox-a

he encontrado esto:


http://www.zen22142.zen.co.uk/Circuits/ ... yn_mic.htm

un previo para micrófono con componentes discretos...

por aqui otro de 6 transistores:

http://www.solaris.no/electronics/pre_a ... p_1024.gif

y por aqui lo que parece ser un híbrido:

http://sound.westhost.com/project66.htm

¿no? 4 transistores y un TL071 en la última etapa de ganancia....

hemos respondido a la vez jejeje...me sirve de mucha ayuda, mañana le echaré un vistazo.

muchas gracias modulay!

Mírate el post del foro de Prodigy Professional.
Lo mejor que se puede encontrar en electrónica aplicada al sonido, ahí lo tienes.
Bien organizado y de todo tipo de previos de calidad.

Busca los que te comenté, a mí son los que más me gustan.
-Amek M2500
-Amek Neve 9098/9098i (Supergreen Mod)
-SSL 9K

Saludos.

el amek m2500 me interesa bastante, lo voy a tener en cuenta, pero creo que antes voy a empezar por algo más sencillo....

encontré esto:

http://www.zen22142.zen.co.uk/Circuits/ ... yn_mic.htm

es un circuito "sencillo" de un previo basado en componentes discretos, ni un operacional ,preparado para trabajar con micros dinámicos de 200 a 600 ohm, por lo que supongo que con un shure 58 funcionaría. Por lo que veo no es balanceado, pero eso no me importa demasiado...quizá sea algo ruidoso de por sí, pero para probar...

El shure no va sobre cable balanceado?

sí, claro, el shure es balanceado,pero digo yo que no habría problema en convertir la señal balanceada en no balanceada no? total, es un pequeño proyecto, no digo que lo vaya a usar como mi previo principal jeje..

por cierto,¿cómo ves el circuito? ¿tiene buena pinta no?

gracias por tu atención modulay.

Hombre,pues antes que ese yo me inclinaría más por este,que te da algo más de juego



Aunque ya que te pones,lo suyo sería que buscases uno con entrada y salida balanceada

sí, aunque lo que busco es montar alguno sin operacionales...que sea totalmente discreto....que es lo que da nombre a este hilo..

por lo que veo los transistores que lleva el circuito Bc547 se pueden cambiar por unos Bc550 que son similares pero con menos ruido, aunque si puedo usaré los BC547 en un principio para montar el esquema tal cual. Para la alimentación digo yo que con un transformador de los chinos de 12v valdrá no?

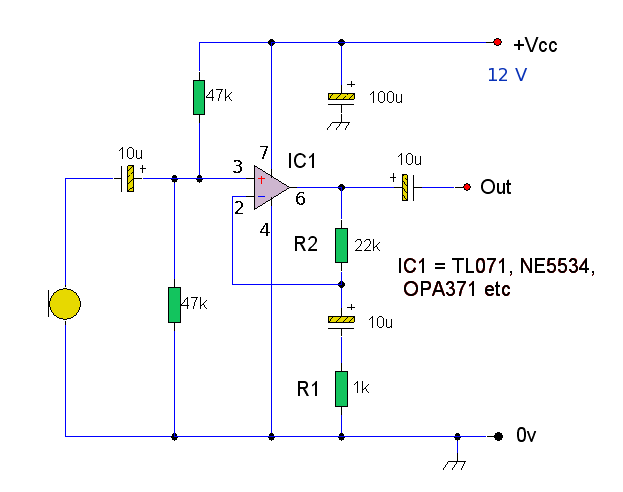

modulay montaré también el que está basado en el circuito integrado,que es muy sencillo y así luego haré comparaciones...

AlbertoMiranda escribió:

Para la alimentación digo yo que con un transformador de los chinos de 12v valdrá no?

Pues no se que decirte,ya que esos transformadores son fuentes conmutadas y ese tipo de fuentes suelen requerir una carga mínima para funcionar correctamente.Los transistores consumen poca corriente,por lo que supondrían poca carga para una fuente conmutada.
Lo mejor sería usar un trafo,puente rectificador,condensadores de filtro y regulador

quizá tengas razón, sin embargo cuando monte el circuito probaré con el transformador y si no quizá tenga alguno no conmutado por ahi de 12v...y si no tendré que hacer la fuente

Podría valer añadir una carga extra, como una resistencia en bornas del alimentador, que consuma una buena dosis de corriente,pero usar una fuente conmutada de las baratejas para estos menesteres como que no...

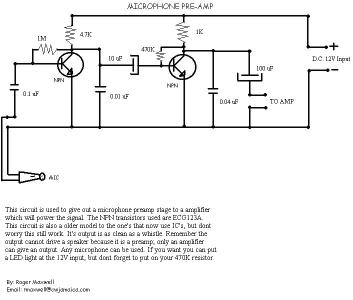

hola, pues al final me animé y me monté el circuito que pongo a continuación, iba a empezar con un previo para guitarra basado en FET, pero en la tienda de electrónica no tenían apenas lo que buscaba, llevé varios esquemas y al final sólo tenían los transistores que tenía un esquema,un previo para micro. (no sé por qué pero nunca tienen lo que busco en las tiendas de electrónica)

Bueno, pues hice el montaje de una forma bastante cutre y rápida soldando las propias patillas de los componentes entre ellas. El circuito necesita 12v, pero sólo tenía una pila de 9v. Como terminé ya tarde no tuve tiempo para probar mucho el resultado, pero pude comprobar que funcionaba, le conecté un micro electrec y la salida a la entrada de audio que tenía más a mano, la entrada de audio de la televisión...(prepería quemar la tv antes que el equipo de música jejej)...

Por lo menos funciona, sonaba nitido, aunque al unir los cables del micrófono con la mano cogía la radio...

investigaré más a ver que tal va con el shure58 y alimentándolo con 12v...

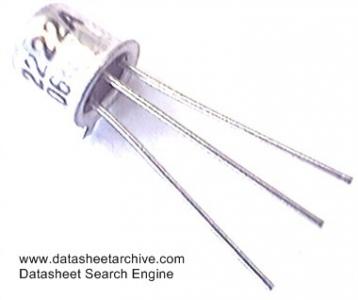

usé para el circuito unos transistores 2n2222a...por lo que veo son bastante usados...alta respuesta de frecuencia y respuesta rápida de transitorios..
