mcpepe escribió:
¿Como se hace lo del interruptor de encendido? ¿Puedes explicar como lo has hecho? Soy poco manitas...
Bueno, la forma mas facil es la de poner directamente el interruptor a la cadena de lo que hay montado en la placa. Veamos.
El interruptor a usar, es un Switch de 3 pines. Los que tu usaras son solo 2 de los 3 pines ... el del centro y uno de los dos que te quedan afuera (tu elijes cual).
Si miras en la placa de filtro (donde la alimentacion), la cadena empieza con el conector hembra de 7.5 - 12 v. (donde conectas la fuente externa) ... acto seguido veras que la placa tiene que tener hecho un puente entre dos pines ... o sea, tiene que tener un cable o un hilo metalico en U uniendo dos perforaciones de la placa.
Esa union, lo que hace es dar continuidad al polo + de alimentacion. Si estuviera separada (sin la U que los une), seria como tener el cable rojo de alimentacion cortado por la mitad. Esta hecho asi a proposito para poder ponerle si se quiere un Switch.
Puedes hacer dos cosas:
1 - Si el cable o hilo metalico es suficientemente largo, puedes cortarlo por la mitad y con una pinza ponerlos en recto ... a modo de que te queden dos puntos separados donde soldarle 1 cablecito a cada uno.
2 - Puedes desoldar de la placa la union, y luego soldarle ahi mismo dos cables separados. Muchisimo cuidado con esto, ya que si te pasas de calor podrias cargarte los contactos de la pcb donde va soldada la union ... lo ideal para hacer esto prolijamente es usar un "desoldador" (es una punta de soldadura hueca con un chupote detras). Sino, siempre podras usar el soldador de siempre para calentar el estaño y un chupote simple para quitarlo.
El largo de los dos cables que sueldas no deberia ser mas de 4 cmtrs (para que entre bien separado entre los dos integrados y no haya riesgo de algun falso contacto cuando vuelvas a montar el chisme.
Ya teniendo los dos cables soldados a la placa ... el otro extremo de ambos cables los sueldas ... 1 de ellos en el pin central del Switch y el otro de ellos en cualquiera de los otros dos pines que quedan libres (cualquiera de los dos cables puede ir en el centro, ya que la funcion del Switch es simplemente hacer de puente tal como estaba hecho antes en la placa).
Ya teniendo todo soldado ... puedes montar las dos placas, y conectarle la alimentacion para ver si el switch funciona correctamente.

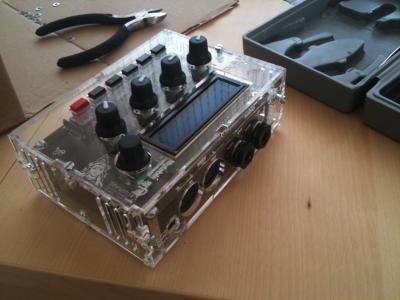

Para instalar el switch en el lateral de metacrilato, deberas hacer un pequeño agujero. Yo aproveche una de las lineas dibujadas (y cortadas), en el lateral. Lo unico que tuve que hacer fue repasar un poquitin con el taladro para obtener el tamaño correcto donde poner el switch.
Pues eso es todo.
Un saludo, y feliz Bricoelectronica!!!

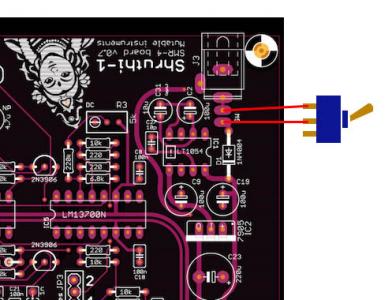

P.d.= Te dejo un grafico asi lo ves mas claro!
