¿le pusiste reverb a la voz?
Creo que no, que es mi ordenador, que le hace falta una limpieza...
Joer ... soys la hostia ...
Si no es mucho pedir, me gustaría que colgarais el pcb y el part-list de la fuente también ... por si un día me pongo a ello.
Cambio un par de detalles y la pongo
Está basada en el esquema de JLM, con algunas modificaciones
Archivos adjuntos (
loguéate para descargar)
Bueno.
Pues hemos dado con más detalles.
Hay otro error en el layout: D3 y D4 están cambiados el uno por el otro.
Aparte de eso, ni la resistencia de 10 ohm ni los condensadores de 2200u y 100p que en el esquema están en serie con el pote de ganancia están implementados en la placa, o sea, habría que ponerlos aparte.
La ausencia de la resistencia hace que con el pote en niveles máximos la ganancia se haga demasiado grande, hasta el punto de producirse acoples incluso con cascos bien cerrados, además de que tampoco debe ser demasiado bueno para la circuitería del previo.
La ausencia de los 2 condensadores es posible que tenga un efecto similar y haga que la ganancia sea un poco más alta de la cuenta en todo el recorrido del pote, habrá que seguir haciendo pruebas...la cuestión es que hemos hecho unas tomas, y todas han sido grabadas con el pote de gain al MÍNIMO.
Hemos añadido también una etapa de entrada Hi-Z, usando 2 OPA604 adicionales.
Ahora le toca el turno a la placa de relés para inversión de fase, y también para conmutado automático entre entrada XLR y entrada Hi-Z al insertar un jack en esta última.
A ver si DRMIDI cuelga los archivillos de la comparativa que hicimos

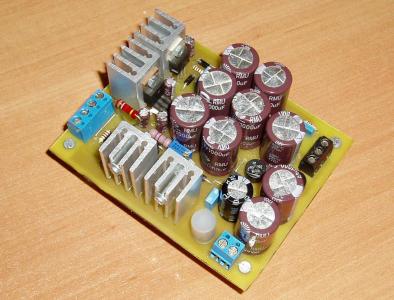

Adjunto el archivo de la fuente de alimentación.
Da para alimentar unos 4 canales, 1 amperio aproximadamente.
Archivos adjuntos (
loguéate para descargar)
