Análisis del M1r, parte 2: Inside.
Veamos algunas fotos del interior de este bicho, la mayoria de la unidad que yo tengo. Está reluciente la verdad, practicamente nada de polvo y no tiene señales de haber recibido ningún mantenimiento, yo solo le he cambiado la pila que estaba muerta y "reparar" una de las piezas de plástico que acciona uno de los Switches que estaba rota por dentro y bailaba un poco.
Por bloques.
- En primer lugar, el diagrama de bloques, en concreto de la versión teclado, no he encontrado la de la versión Rack, para el caso, hablamos prácticamente de lo mismo. Y creo que está bastante clara la estructura del sinte, esto se repite una y otra vez en otros sintes de Korg... y no solo Korg. Conversores, CPUs, ROMs, chips dedicados etc...:
https://i.postimg.cc/9M4YTYQp/am1-m1-blockdiagram.jpg

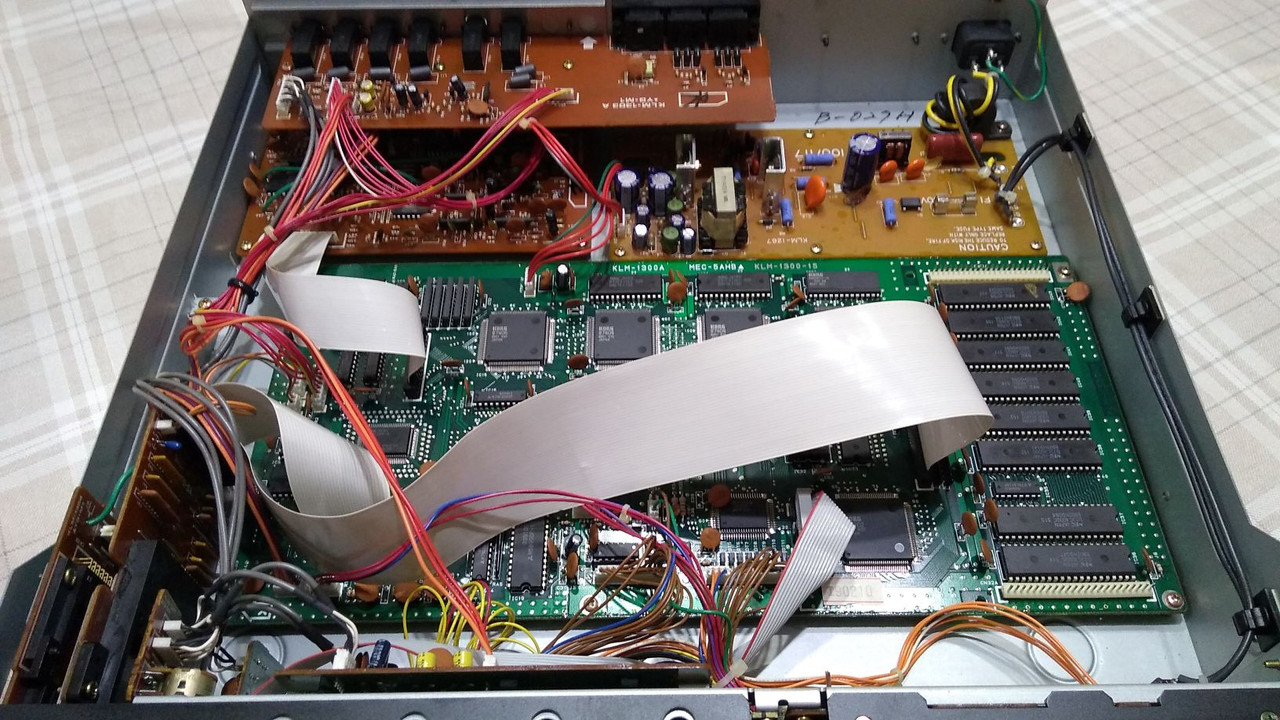

- Una vista general de mi unidad, es un trasto enorme, con mucho fondo. Se ve bien construido, facilmente desmontable y este está en muy buen estado la verdad:
https://i.postimg.cc/brvZ222p/am1-p2-interior-general.jpg

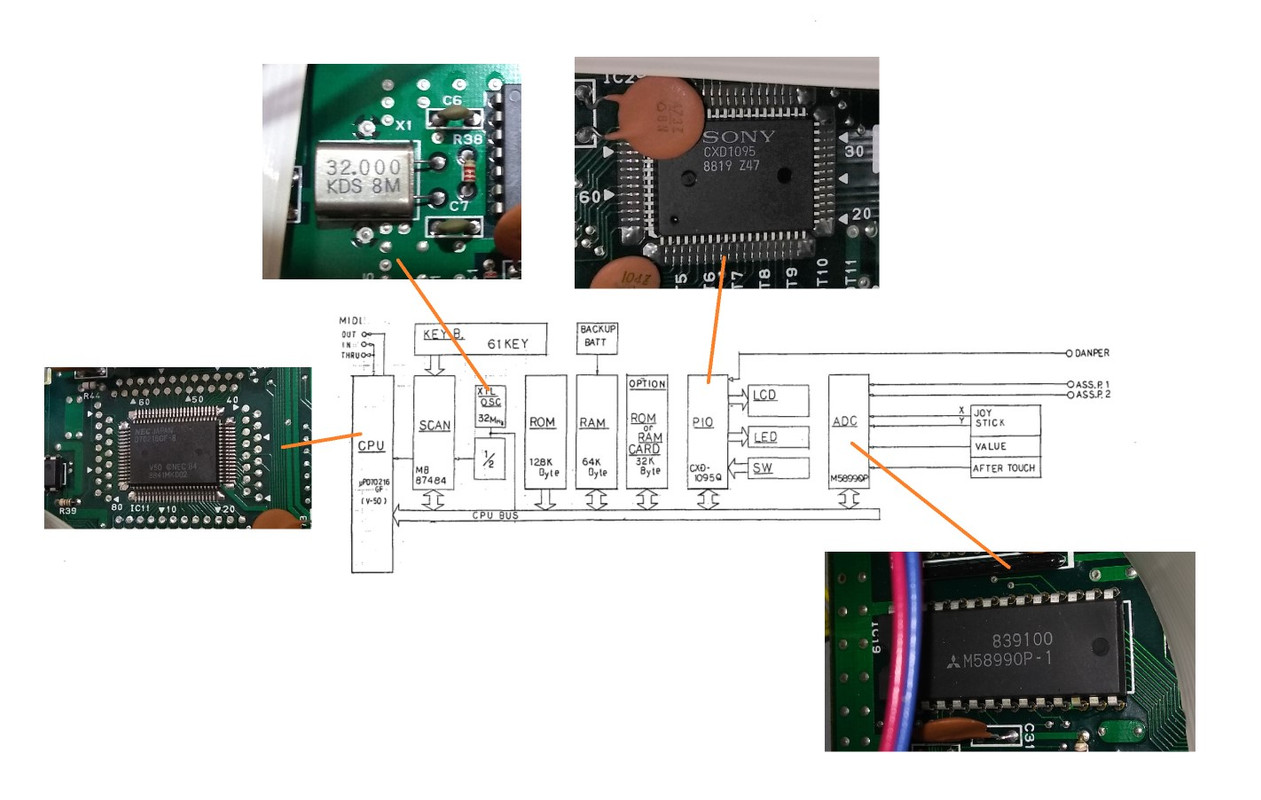

- Esta es una imagen de la parte superior del diagrama acompañada de algunos componentes que he ido localizando en mi unidad. La V50 (por abreviar) de Nec que es una CPU de 16 bits bastante usada en aquella época en estos trastos, el reloj a 32Mhz, control de LCD y Switches (PIO, Programmable Input/Output) o el conversor AD para señales continuas tipo Aftertouch o pedales asignables...:
https://i.postimg.cc/yNYhTWRp/am1-p2-supblock.jpg

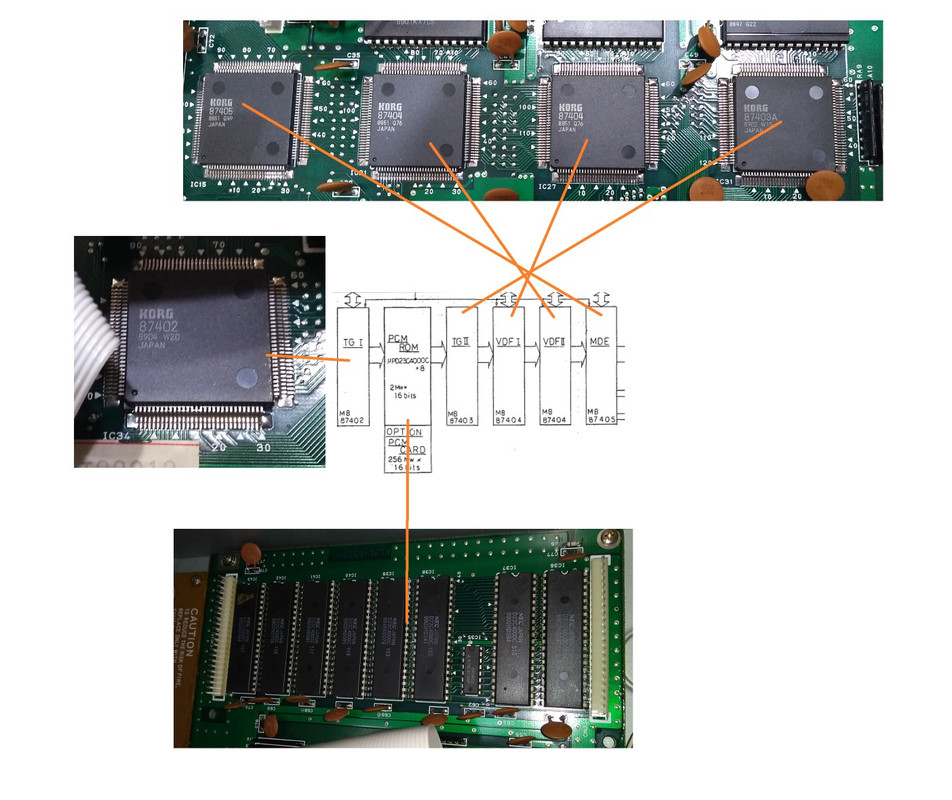

- Por otro lado, en la parte inferior del diagrama vemos la "chicha", el motor de síntesis, PCM ROM y la parte de conversión. En el diagrama la señal fluye de izquierda a derecha, en la placa es alrevés, tenemos el generador en el lado derecho y de ahí hasta la unidad de efectos, en el lado izquierdo:
https://i.postimg.cc/zftC25Sz/am1-p2-infblock.jpg
- Una curiosidad es que lleva 2 generadores de tono (TGI y TGII) pero son diferentes y he visto que en otros modelos se instalan igualmente 2 generadores pero idénticos que hasta donde yo conozco el tema se hace para doblar las voces, ejemplo del X5 (un generador, 32 voces) y el X5D (2 generadores, 64 voces). Y un caso "extraño" es el de las 120 voces de Triton Extreme (¿o era el Studio?), un TG de uso normal y otro específico para las expansiones, pero se trata del mismo TG. Sin embargo en el caso del M1 lleva 2 diferentes y siento curiosidad por la razón.
- Otra "curiosidad" seria la de llevar dos unidades de filtro idénticas (87404)... ¿son de 12 dBs e instalan 2 para doblar la pendiente?, ni idea. Por otro lado comentar que hasta donde conozco el tema estas unidades también llevan incorporado el amplificador.
- Vemos también los 8 ICs (Nec) que constituyen la PCM ROM con los conectores en los extremos que entiendo que son para las expansiones.
Un poco más al detalle.

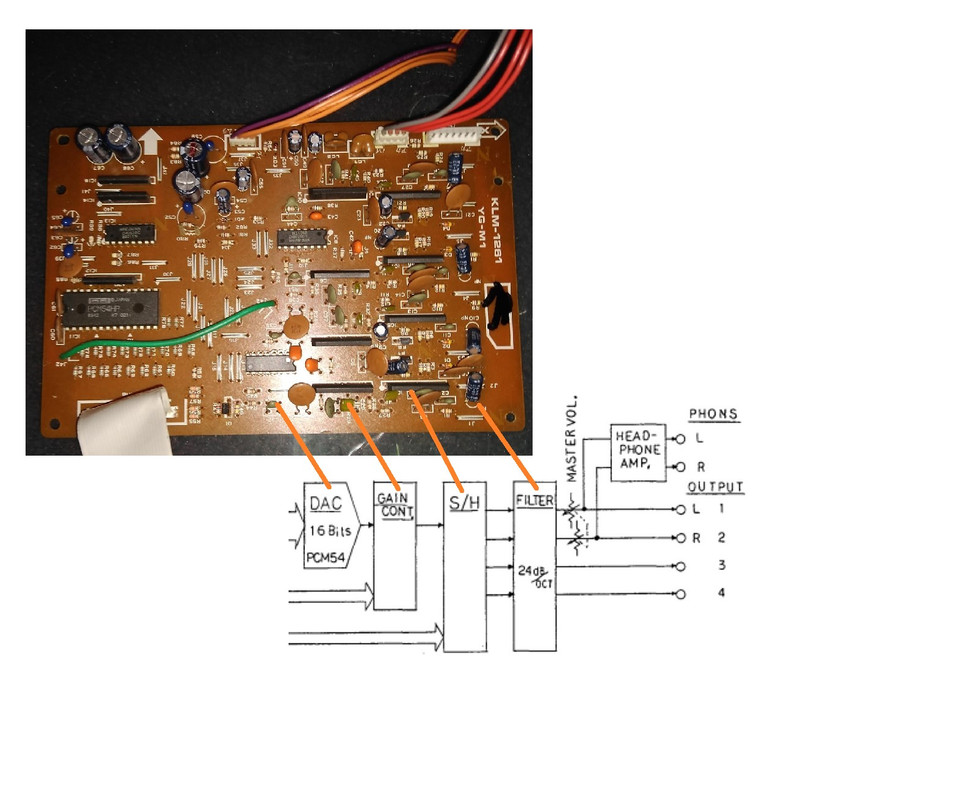

- Ahora aquí tenemos lo que se supone es una de las culpables del sonido del M1, el DAC y lo que lleva aparejado, esta imagen la he descargado de la red, no iba a desmontar el mio... aspecto viejuno:
https://i.postimg.cc/JnzZCh5D/am1-p2-dacblock.jpg
- La "estrella" es el PCM544HP, un conversor de 16 bits muy utilizado en aquella época, 01 (versión de 3.3 voltios, si no me equivoco), Wavestation, serie T, claro, alguna versión del DX7, algún reproductor de CDs etc...

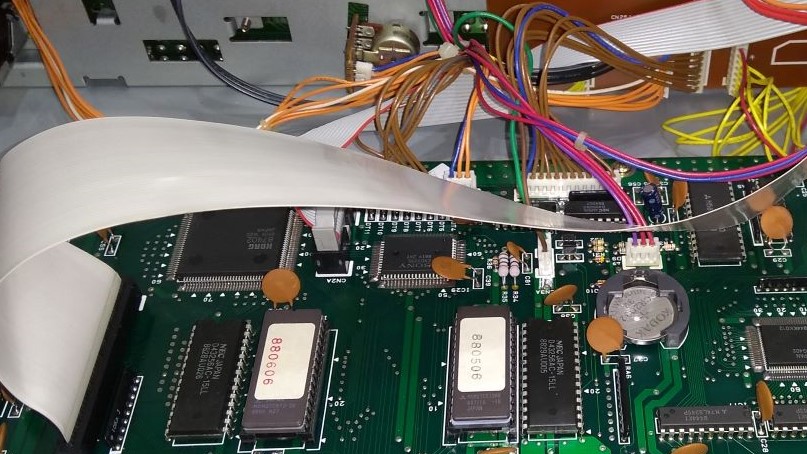

- EPROMS, bateria y poco más, desconozco la versión del OS:
https://i.postimg.cc/mg7QQJrD/am1-p2-panel-interior-eproms.jpg

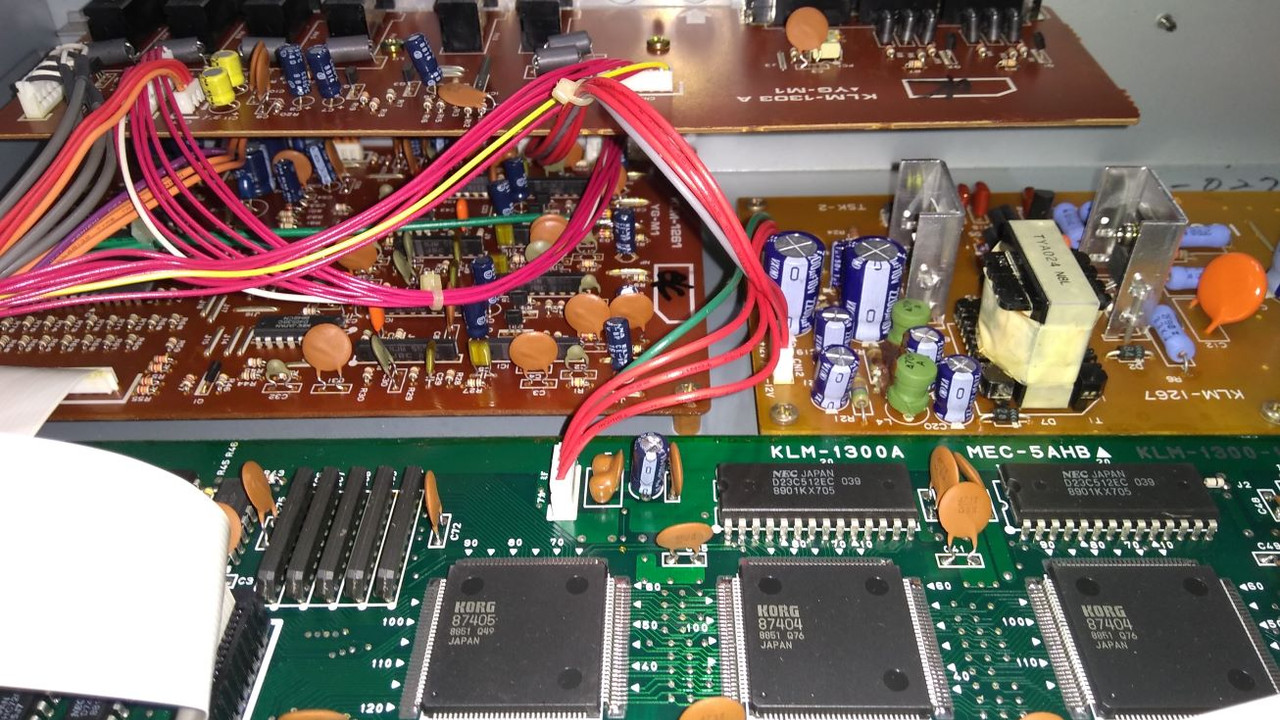

- Una visión de las placas traseras, DAC, fuente y conectores:
https://i.postimg.cc/L5KSZx6z/am1-p2-trasera-interior.jpg

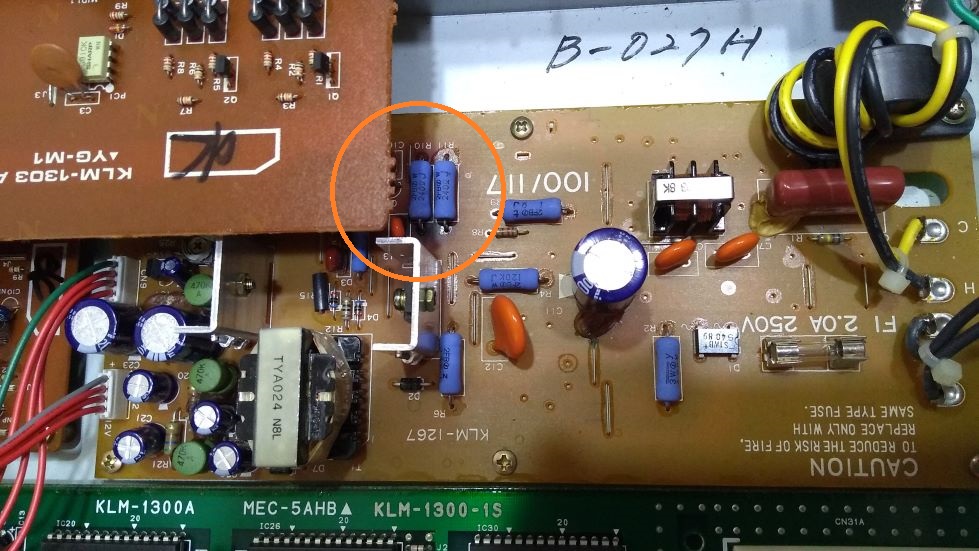

- La fuente de alimentación de 100/117 voltios en muy buen estado exceptuando lo señalado en el circulo naranja, la placa está un poco chamuscada porque la temperatura que deben pillar esas 2 resistencias debe ser alta... es poca cosa y se podria arreglar facilmente soldando esas resistencias alejándolas de la placa:
https://i.postimg.cc/dV4JSR4Y/am1-p2-psu.jpg

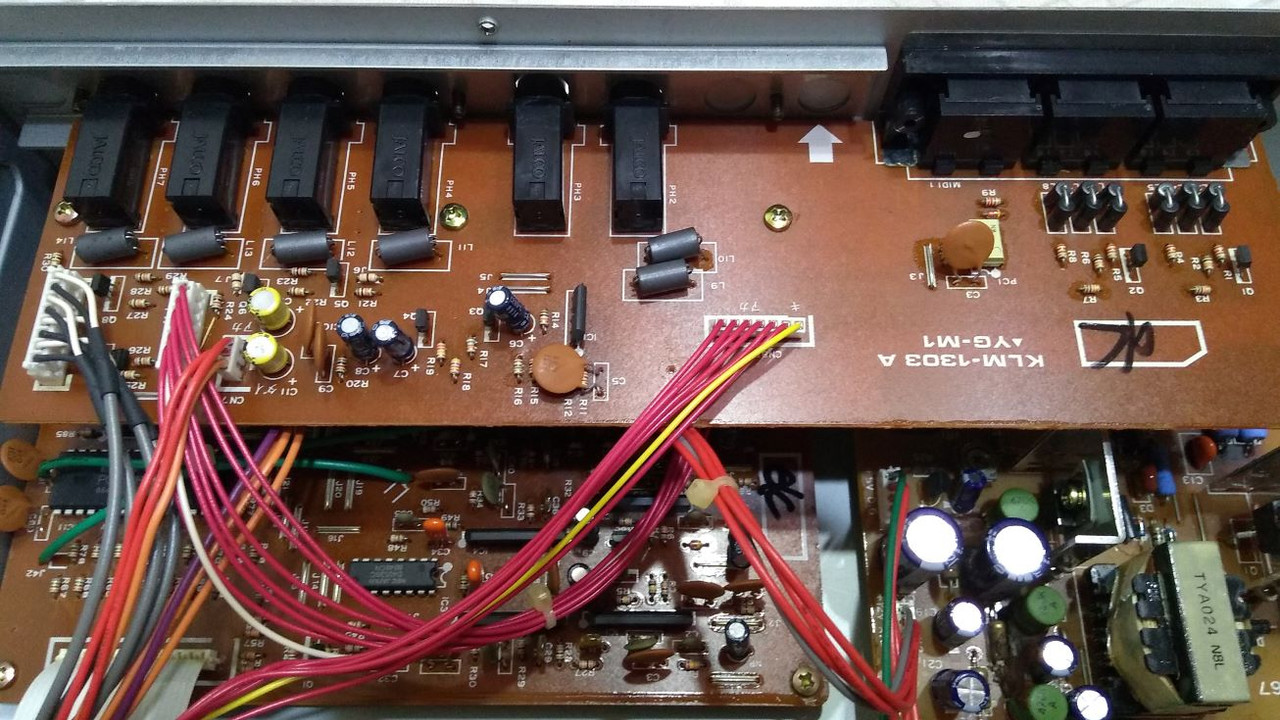

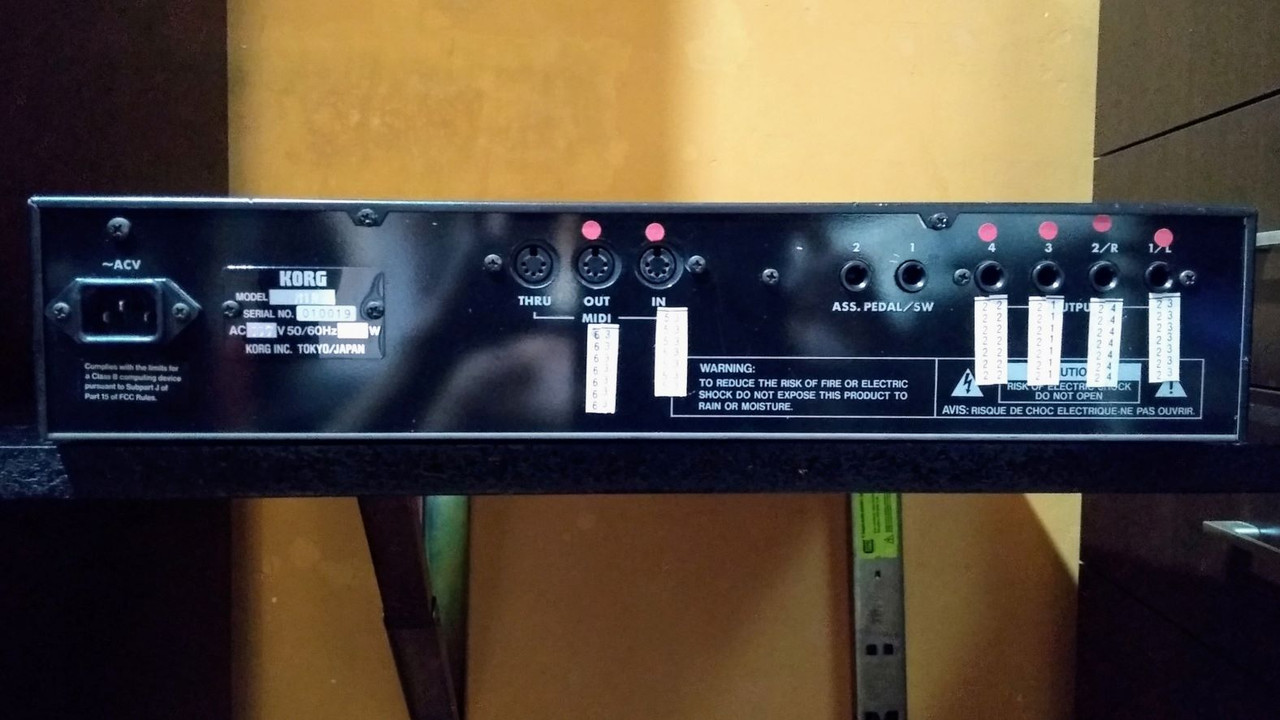

- Placa de conectores:
https://i.postimg.cc/2yCxSBBC/am1-p2-conectores.jpg

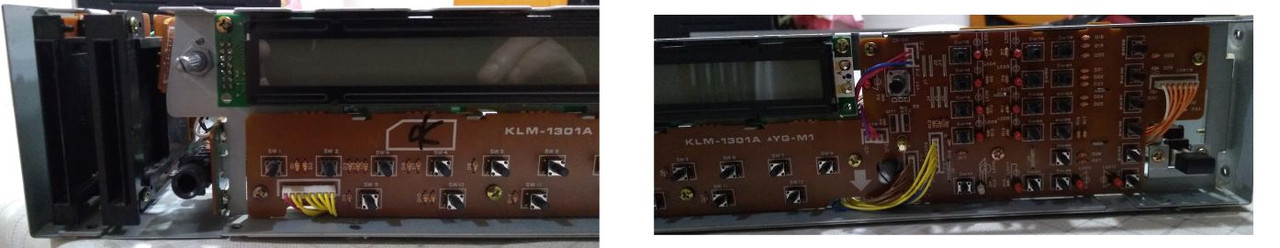

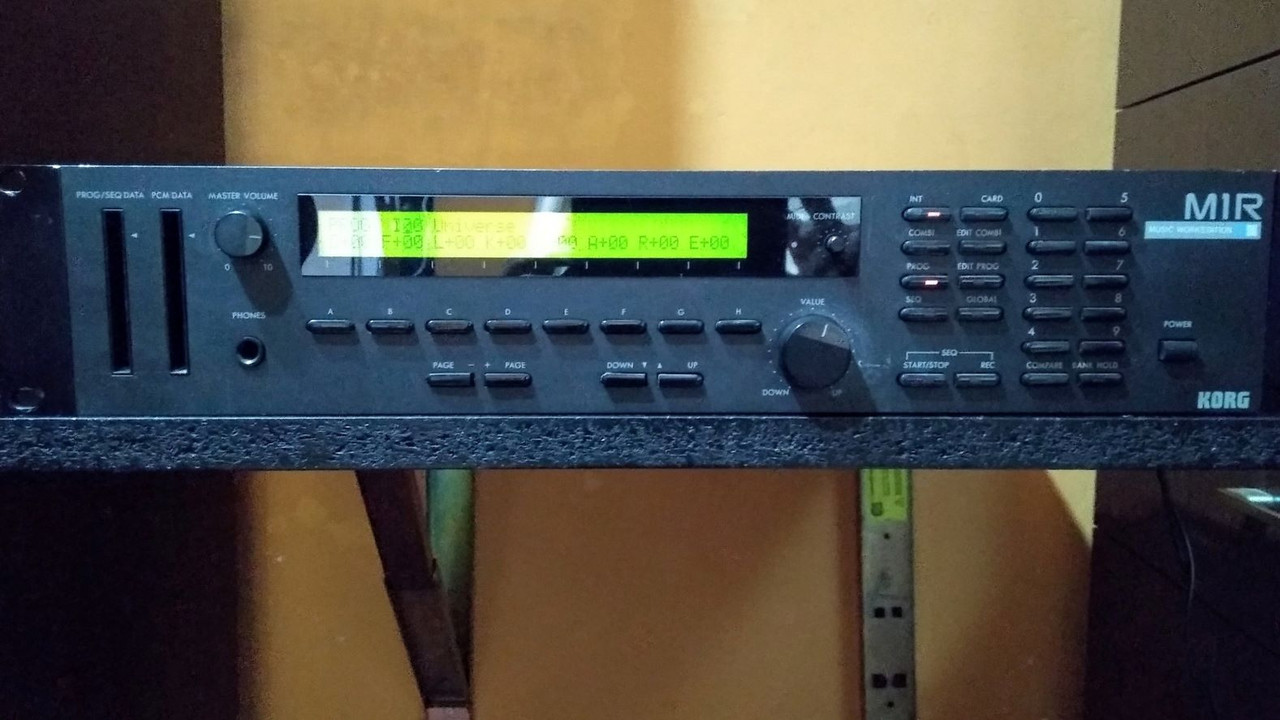

- Panel delantero, como el primer dia:
https://i.postimg.cc/nzbkNWFj/am1-p2-panel.jpg
Sonidos.
Nada, adjunto algunos sonidos Preset que me han parecido medio interesantes y tocados de aquella forma además de una sencilla impro con sonidos propios, de momento poca cosa. Básicamente algunos de estos Presets son bien sencillos, un solo oscilador pero el Chorus de este sinte le otorga un cuerpo importante, suena muy bien la verdad.
Y hasta aquí esta segunda parte del tema, en la siguiente empezamos con el motor de síntesis, que suele ser lo más interesante.
Saludos.
