ElektroNoiser escribió:
Lo que en verdad planteas es :
Es posible aprovechar las salidas L y R para usar 2 partes multis "paneando dos instrumentos" en cada salida para así grabar o procesar sonidos usando la bitimbridad creando dos salidas mono!


no hay problema, en parte esa otra manera de entenderlo, pero si en la practica el blofeld pued usar bitimbridad con canales individuales dedicados.

ElektroNoiser escribió:


La alternativa de 'impedancia balanceada' tiene un mal nombre, ya que todas las interfaces balanceadas son inherentemente balanceadas por impedancia. Pero lo que la mayoría de los fabricantes quieren decir con esta frase es que la salida balanceada usa solo un controlador de salida para la línea de señal "caliente".

Una resistencia de valor equivalente a la impedancia del conductor de salida a tierra se conecta entre la salida de señal ¨fría¨ y la tierra, asegurando así el equilibrio de impedancia correcto. Con esta configuración, el receptor diferencial en la entrada balanceada ve mucha señal en una línea y nada en la otra, pero la diferencia entre estas sigue siendo la señal deseada, al igual que con el enfoque simétrico, por lo que funciona exactamente en la misma línea.

igual que cualquier otra interfaz balanceada. Las ventajas son que solo requiere un controlador de salida activo, no dos (por lo que es '' Es más barato de implementar), y la señal caliente está en el nivel correcto para funcionar como se espera con destinos no balanceados. En consecuencia, tiende a encontrar salidas de 'impedancia equilibrada' utilizadas para los envíos auxiliares del mezclador y las salidas del monitor de la sala de control (y similares), donde es muy probable que se encuentre un destino no equilibrado.


Entonces, sé que la forma ideal de usar la salida estéreo del Blofeld sería usar ambas salidas, pero, desafortunadamente, los únicos canales disponibles en mi mezclador son los canales XLR con una entrada XLR hembra y una entrada de línea única, entonces, doblar la salida no es una buena idea.

Ahora, en wadorf blofeld, las salidas están etiquetadas como "Izquierda / estéreo" y "Derecha". Eso dejaría a uno pensando que la salida izquierda puede usarse como una salida estéreo. Ahora, en el manual, esto es lo que dice:

"Salida de audio estéreo izquierda / derecha (solo izquierda: mono, solo derechos: estéreo)"

Ahora, tradicionalmente, la mayoría de los sintetizadores ofrecen la salida izquierda como una salida mono y el estéreo se logra utilizando la izquierda y la derecha. Waldorf fue bastante generoso al hacer que una salida estéreo estuviera disponible solo en una de las salidas de Blo's, si sumamos la salida de los cascos son 2 salidas stereo dispinibles. :ook:
Subir
1
OFERTASVer todas
  • -23%
    LD Systems Dave 12 G3
    695 €
    Ver oferta
  • -54%
    Soundbrenner Pulse, metrónomo de pulsera
    107 €
    Ver oferta
  • -37%
    Behringer SU9920
    69 €
    Ver oferta
ElektroNoiser
#5777 por ElektroNoiser el 14/05/2019
A cera de las salidas Balanceadas o desbalanceadas:

https://www.doctorproaudio.com/content.php?135-conexiones-balanceadas-no-balanceadas
https://www.hispasonic.com/tutoriales/como-conectar-bien-entradas-salidas-balanceadas-no-balanceadas/43541


Por lo general si un equipo electrónico (en este caso el Blofeld) dentro de sus especificaciones no especifica que sus salidas sean balanceadas, como si lo hace Elektron con la Digitakt, se asume que estas no sean balanceadas, ya que en las especificaciones técnicas, se describe lo que se provee, es decir las cualidades del producto.

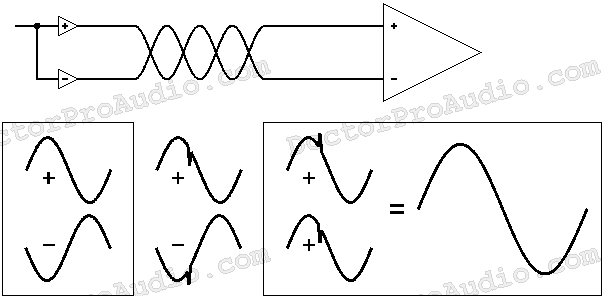

Blofeld tiene salidas Unbalanced, es decir no balanceadas o desbalanceadas, es un termino en audio que hace referencia a una técnica (en el caso de las señales balanceadas) de llevar en una misma salida, por medio de un conector de tres pines dos copias de la señal, una de ellas con la polaridad invertida para así eliminar cualquier ruido indeseado.

Muy diferente al significado que puede darse de "balancear" señales de audio o "panoramizar" o "panear" que es el proceso de cambiar la posición de la señal dentro del panorama estéreo. El Balance en señales de audio (no en conectores) hace referencia a la distribucion de una señal hacia dos destinos, como en elcaso de los osciladores donde hay un balance de la señal del oscilador a la etapa de los filtros donde se puede destinar el porcentaje tanto al filtro uno como al filtro dos.

En resumen, el blofeld tiene dos salidas de audio un para el panorama izquierdo (L) y otra para el panorama derecho (R) ambas salidas desbalanceadas (Unbalanced) ya que en sus especificaciones no dice que sean balanceadas. Internamente en modo multi, usando el paneo en el mezclador del blofeld, puedes definir la salida de cada una de sus 16 partes tanto para su salida L como para R, de esta forma tendrás unos instrumentos en "L" y otros en la "R", así cada instrumento estará en "mono" uno en cada salida. En este caso podrás hacer grabaciones de dos instrumentos a la vez en dos pistas mono una para cada instrumento.
Subir
1
Mister Carrington
#5778 por Mister Carrington el 14/05/2019
Uffff... Creo que os estáis liando un poco.

Concepto balance de sonido o distribución de señal entre el canal izquierdo y derecho.
Eso se puede hacer sin problemas con el Blofeld mediante programación. Se le dice al sonido en qué parte del panorama I/D lo quieres colocar.

Concepto salidas de nivel de señal eléctrico mediante circuito balanceado o no balanceado, (desbalanceado).
Salvo ruptura del estándar, el XLR3 (debe llamarse así porque también existen los XLR4, etc.), SIEMPRE es balanceado. Así se permiten cables MUCHO más largos y atenuación de ruido por cancelación de fase.

El caso contrario, el desbalanceado, irá siempre en conectores tipo JACK MONO o RCA. Este tipo de conducción eléctrica tiene más ruido y tiene MUY limitada la longitud del cable. (Siempre en montajes estándar. Personalmente he encontrado cualquier cosa absurda en cables y conectores...)
Subir
4
Mister Carrington
#5779 por Mister Carrington el 14/05/2019
Espero alguna información más técnica sobre la modificación del cambio de conversor por uno de mayor calidad con el mismo patillaje, y la otra modificación para balancear la señal de salida (XLR3). Se le podrían poner en la carcasa los XLR3 mini ;-)
Subir
ArquitectoAcero
#5780 por ArquitectoAcero el 14/05/2019
#5777

Perfectamente explicado. :ook:
Subir
1
Libertizer
#5781 por Libertizer el 14/05/2019
#5778

exacto :ook:
Subir
Mister Carrington
#5782 por Mister Carrington el 14/05/2019
#5768 y #5770 .

Me encantaría poder hacer esa placa. Sitio hay de sobra en la caja. De hecho, según veo en la foto puede ponerse en configuración de "emparedado" con la placa original.

Por favor, ¿Alguien puede contactar con el autor del post?

El patillaje de los dos circuitos integrados son casi idénticos. El casi es importante porque hace falta saber algo más de la modificación que nos propone ese usuario.

Y sí, os confirmo las mejores características del conversor AKM 4382.

Del mismo modo, y para hacer la modificación del balanceado de señal, que debido a las salidas del conversor ahora si tiene sentido, igualmente necesitaríamos los valores y disposición de los componentes utilizados. (Y para rizar el rizo, según la marca y características de los condensadores utilizados aún lograríamos algún dB más de dinámica y mejor respuesta de ataque/transitorios de sonidos. (Pensad que estos condensadores valen céntimos de Euro pero existen unos "primos" suyos que andan por más de 10€...)

Saludos y desesperación de espera de noticias al respecto

;-)
Archivos adjuntos ( para descargar)

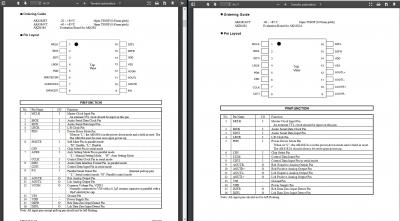

DACs Blofeld.jpg
