#1275
Hay alguno con buena pinta.
Gracias Chermitos por compartir.
Hay alguno con buena pinta.
Gracias Chermitos por compartir.
Yamaha SY-77, SY-99 & TG-77 Usuarios
OFERTASVer todas
-
-40%Roland SPD-20 Pro BK Octapad
-
-11%Focusrite Scarlett 8i6 3rd Gen
-
-25%Slate Digital ML-1 Matte Black
mod
Si alguien necesita flashear la última Eprom para el SY-99 (V 1.57) que me lo comente, está disponible.
Y si quereis oir el material PCM crudo de todas las tarjetas fabricadas por yamaha compatibles con los SY/TG ( para saber si alguna os puede ser útil) teneis este enlace:
https://soundcloud.com/sector101
Y si quereis oir el material PCM crudo de todas las tarjetas fabricadas por yamaha compatibles con los SY/TG ( para saber si alguna os puede ser útil) teneis este enlace:
https://soundcloud.com/sector101
mod
#1280 Y tan raro, ni lo conocía. De todas formas a mí hay algo en la info que no me termina de cuadrar y es que comenta que el adaptador ADP-2 estaba diseñado para conectar y leer cartuchos de DX diréctamente, cosa que me extraña a priori porque los SY no son capaces ni de reconocer un volcado syex de DX-7, es un sinte complétamente diferente y ni las conversiones suenan (es lógico) a como fueron programadas en los DX originales. A no ser que Yamaha sin documentar nada permitiera esta opción con el ADP-2, algo de lo que no tengo constancia, habría que averiguar. Quizás, y es mi suposición, creo que es para formatear cartuchos antiguos de DX para poder usarlos como almacenaje de datos, esto si lo veo factible, y será casi seguro para lo que servía y teniendo disquetera pues habrán vendido poquísimos, pieza rara.
Si que hay que felicitar al chico del reportaje porque cuando he visto las imágenes parecía recién sacado de la caja, está complétamente impecable y es porque por lo visto lo compró de segunda mano en Ebay a un usuario italiano y él ha ido reenplazando piezas del chasis de los remanentes de partes y piezas de sat existentes. Para quitarse el sombrero, un tio que cuida y aprecia lo que tiene.
¡Saludos!
Si que hay que felicitar al chico del reportaje porque cuando he visto las imágenes parecía recién sacado de la caja, está complétamente impecable y es porque por lo visto lo compró de segunda mano en Ebay a un usuario italiano y él ha ido reenplazando piezas del chasis de los remanentes de partes y piezas de sat existentes. Para quitarse el sombrero, un tio que cuida y aprecia lo que tiene.
¡Saludos!
Gracias a un par de conversaciones con un ilustre forero (muchas gracias de nuevo ) me estan entrando ganas de "recuperar" mi viejo (y segundo sy99). Tengo la famosa pantalla LCD azul desde hace la tira y nunca me atrevi a cambiarla yo mismo. Tengo un par de amigos ingenieros electronicos que se les da bastante bien lo del soldador y todas esas cosas y a ver si los engaño y me hacen el apaño. El problema es que soy incapaz de encontrar un manual que habia con las instrucciones para su substitucion. No se si alguien puede tenerlo por aqui.
Otra cuestion mas: tengo un par de GOTEKs de las compatibles: una con el display de 2 digitos y otra con el de 3 digitos. Alguien tiene alguna de ellas funcionando y tiene a mano la configuracion de los jumpers para ser reconocidas en el sy99?
La ultima cuestion, el soft que utilizais para "formatear" los USB e volumenes de tamaño floppy cual es actualmente?
Porque yo usaba uno que solo era compatible con XP y creo que nunca fui capaz de usarlo corectamente (creo que mi fallo iba mas por aqui que por las lectoras GOTEK)
gracias de nuevo a todos
Joder, le acabo de quitar el polvo y es simplemente precioso.
) me estan entrando ganas de "recuperar" mi viejo (y segundo sy99). Tengo la famosa pantalla LCD azul desde hace la tira y nunca me atrevi a cambiarla yo mismo. Tengo un par de amigos ingenieros electronicos que se les da bastante bien lo del soldador y todas esas cosas y a ver si los engaño y me hacen el apaño. El problema es que soy incapaz de encontrar un manual que habia con las instrucciones para su substitucion. No se si alguien puede tenerlo por aqui.Otra cuestion mas: tengo un par de GOTEKs de las compatibles: una con el display de 2 digitos y otra con el de 3 digitos. Alguien tiene alguna de ellas funcionando y tiene a mano la configuracion de los jumpers para ser reconocidas en el sy99?
La ultima cuestion, el soft que utilizais para "formatear" los USB e volumenes de tamaño floppy cual es actualmente?
Porque yo usaba uno que solo era compatible con XP y creo que nunca fui capaz de usarlo corectamente (creo que mi fallo iba mas por aqui que por las lectoras GOTEK)
gracias de nuevo a todos
Joder, le acabo de quitar el polvo y es simplemente precioso.
Busacando un poquito en internet, he encontrado esto:
https://www.xfactory-librarians.co.uk/Downloads/Yamaha_SY99_Display_Upgrade.pdf
Que hace ya mucho tiempo que Chermitos y yo se los cambiamos a los nuestros y no recuerdo como era el procedimiento ni dónde debo tener los documentos que utilizamos, aunque yo luego se lo cambié a mi Wavestation y al TG77. (este ultimo fue una odisea porque el display venia configurado para doble anchura de caracteres y salia con rayas).
Un saludo.
Y si... es precioso.
https://www.xfactory-librarians.co.uk/Downloads/Yamaha_SY99_Display_Upgrade.pdf
Que hace ya mucho tiempo que Chermitos y yo se los cambiamos a los nuestros y no recuerdo como era el procedimiento ni dónde debo tener los documentos que utilizamos, aunque yo luego se lo cambié a mi Wavestation y al TG77. (este ultimo fue una odisea porque el display venia configurado para doble anchura de caracteres y salia con rayas).
Un saludo.
Y si... es precioso.
mod
Por si la pasa a alguien mas indico como se puede abrir la MCD-64 sin romperla y resolver el problema de fuga de batería.
Si notas que se funde las baterías en 5 o 6 dias puede que tenga arreglo, al menos la mía la he solucionado de una manera simple, abriéndola, limpiando restos de sulfatación interior y resellando con fixo todo el material aislante de una de las caras, además de aplicar limpiador al selector de protección de escritura, que es un conmutador muy pequeño.
Lo complicado fué abrirla sin doblar demasiado las chapas de sellado, la anterior y la poterior. Es importante, si no se hace luego no vas a poder cerrarla y no encajará en la ranura del lector de tarjetas y puede doblar los pines, si eso sucede se acabó la fiesta.
El procedimiento que hice fue el siguiente:
-Abrir el tornillo y sacar la tapa de la zona donde encaja la batería, foto Nº1.
-Presionar con el dedo pulgar la chapa en esa zona hacia dentro, con presión pero sin pasarse, hasta que vaya cediendo poco a poco el pegamento que lleva la chapa. Una vez veamos se va levantado o despegando la chapa hay que coger una herramienta plástica para continuar el proceso, con coger una tarjeta de crédito rota o una trozo de plástico como un pua de guitarra servirá, eso levantará la chapa y la despegará por completo.
-Nos vamos a la otra cara y hacemos el mismo procedimiento, presionar la chapa con cuidado y usar la herramienta de plástico para retirar el sellador que quede. Nada de objetos metálicos o usar mucha fuerza, eso doblará la chapa y luego no cerrará y no se podrá sellar correctamente, lo repito.
-Una vez quitadas las dos chapas metálicas de la envoltura ya queda accesible toda la carcasa de plástico interna, con separar ambas caras ya podemos manipular la pcb y revisar. En mi caso tuve que repasar los SMD que van marcados en la zona amarilla y quitar restos de sulfatación, limpiar toda la pcb interna y además repasar y limpiar el selector de protección de escritura. Recomendable darle con un poco de limpiador de contactos, aunque no es obligatorio. Ya puestos se limpia toda la pcb y todos los contactos y pines, se hace un momento con un bastón de oidos y limpiador de contactos.
Nota: Ojo con el selector de protección de escritura que si no se encaja o posiciona corréctamente al cerrar la carcasa y las tapas puede quedar un poco desplazado y puede no funcionar y cuando vayas usar la tarjeta, te puede decir que está protegida contra escritura. Se soluciona moviéndo el selector un poco mas, pero es delicado, no tocarlo mucho. Mejor dejarlo siempre en protect Off.
-Una vez limpiada toda la pcb, contactos, smds, etc, procedemos a colocar fixo en la chapa que lleva ese color marrón. Es un aislante de fábrica que se va estropeando con el tiempo, con ponerle una capa de fixo será suficiente, aunque hay un punto que no se pude tocar, que lo señalo, es la masa de uno de los bornes de la batería.
Nada de usar fixos o cintas aislantes gruesas, porque si lo haces no cerrará la tapa y la tarjeta no se podrá insertar en el lector, fixo normal basta, una sola capa y dejamos esa zona despejada para la masa.
-Procedemos al ensamblado de la tarjeta, colocando sus chapas y poniendo sellador para plástico y metal en las zonas que marco en color amarillo, sin pasarse poca cantidad (yo usé araldit, lo apliqué con un palillo muy fino), y presionando encajarán sin problema.
No pueden quedar resaltos, zonas dobladas ni bollos, eso jamás, si no la liamos parda. Poner algún objeto pesado encima de la tarjeta para que el sellador se aplaste y queda rasa. Repasar la chapa antes de ponerla y si está algo doblada pues la enderezáis.
Si cuesta un poco meterla en el lector puede ser normal, pero solo un poco, si cuesta mucho no la metais porque entonces es que algo se ha hecho mal y repito puede doblar pines y eso es lo último que queremos suceda.
Este procedimiento es para este caso concreto, que si la tarjeta no funciona o tiene otro tipo de problema quizás ya sea avería, que quede claro.
Esta presentaba problema de fuga y revisándola no encontré problemas, solo algo de sulfatación, que se solucionó con limpieza, nada mas.

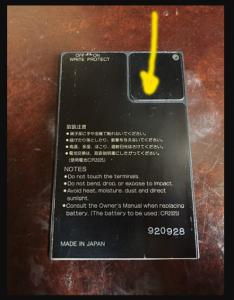

Foto Nº1 Apertura

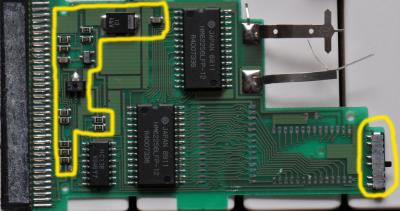

Foto Nº2 Zona revisión/limpieza PCB y selector protección escritura

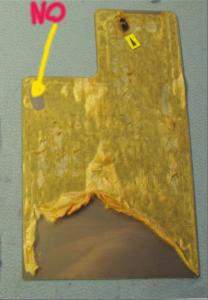

Foto Nº3 Zona de masa y zona a sellar por el fixo

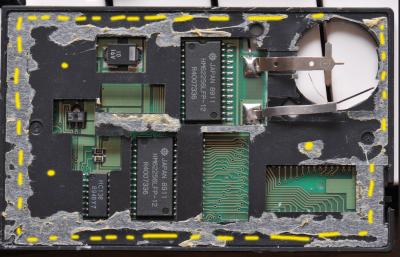

Foto Nº4 Señalamiento de zona en la que aplicar pegamento sellador cara Nº1

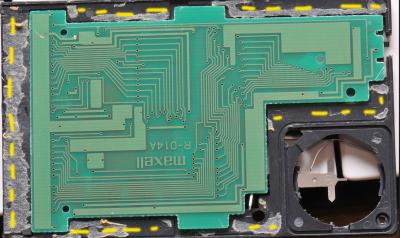

Foto Nº5 Señalamiento de zona en la que aplicar pegamento sellador cara Nº2
Si notas que se funde las baterías en 5 o 6 dias puede que tenga arreglo, al menos la mía la he solucionado de una manera simple, abriéndola, limpiando restos de sulfatación interior y resellando con fixo todo el material aislante de una de las caras, además de aplicar limpiador al selector de protección de escritura, que es un conmutador muy pequeño.
Lo complicado fué abrirla sin doblar demasiado las chapas de sellado, la anterior y la poterior. Es importante, si no se hace luego no vas a poder cerrarla y no encajará en la ranura del lector de tarjetas y puede doblar los pines, si eso sucede se acabó la fiesta.
El procedimiento que hice fue el siguiente:
-Abrir el tornillo y sacar la tapa de la zona donde encaja la batería, foto Nº1.
-Presionar con el dedo pulgar la chapa en esa zona hacia dentro, con presión pero sin pasarse, hasta que vaya cediendo poco a poco el pegamento que lleva la chapa. Una vez veamos se va levantado o despegando la chapa hay que coger una herramienta plástica para continuar el proceso, con coger una tarjeta de crédito rota o una trozo de plástico como un pua de guitarra servirá, eso levantará la chapa y la despegará por completo.
-Nos vamos a la otra cara y hacemos el mismo procedimiento, presionar la chapa con cuidado y usar la herramienta de plástico para retirar el sellador que quede. Nada de objetos metálicos o usar mucha fuerza, eso doblará la chapa y luego no cerrará y no se podrá sellar correctamente, lo repito.
-Una vez quitadas las dos chapas metálicas de la envoltura ya queda accesible toda la carcasa de plástico interna, con separar ambas caras ya podemos manipular la pcb y revisar. En mi caso tuve que repasar los SMD que van marcados en la zona amarilla y quitar restos de sulfatación, limpiar toda la pcb interna y además repasar y limpiar el selector de protección de escritura. Recomendable darle con un poco de limpiador de contactos, aunque no es obligatorio. Ya puestos se limpia toda la pcb y todos los contactos y pines, se hace un momento con un bastón de oidos y limpiador de contactos.
Nota: Ojo con el selector de protección de escritura que si no se encaja o posiciona corréctamente al cerrar la carcasa y las tapas puede quedar un poco desplazado y puede no funcionar y cuando vayas usar la tarjeta, te puede decir que está protegida contra escritura. Se soluciona moviéndo el selector un poco mas, pero es delicado, no tocarlo mucho. Mejor dejarlo siempre en protect Off.
-Una vez limpiada toda la pcb, contactos, smds, etc, procedemos a colocar fixo en la chapa que lleva ese color marrón. Es un aislante de fábrica que se va estropeando con el tiempo, con ponerle una capa de fixo será suficiente, aunque hay un punto que no se pude tocar, que lo señalo, es la masa de uno de los bornes de la batería.
Nada de usar fixos o cintas aislantes gruesas, porque si lo haces no cerrará la tapa y la tarjeta no se podrá insertar en el lector, fixo normal basta, una sola capa y dejamos esa zona despejada para la masa.
-Procedemos al ensamblado de la tarjeta, colocando sus chapas y poniendo sellador para plástico y metal en las zonas que marco en color amarillo, sin pasarse poca cantidad (yo usé araldit, lo apliqué con un palillo muy fino), y presionando encajarán sin problema.
No pueden quedar resaltos, zonas dobladas ni bollos, eso jamás, si no la liamos parda. Poner algún objeto pesado encima de la tarjeta para que el sellador se aplaste y queda rasa. Repasar la chapa antes de ponerla y si está algo doblada pues la enderezáis.
Si cuesta un poco meterla en el lector puede ser normal, pero solo un poco, si cuesta mucho no la metais porque entonces es que algo se ha hecho mal y repito puede doblar pines y eso es lo último que queremos suceda.
Este procedimiento es para este caso concreto, que si la tarjeta no funciona o tiene otro tipo de problema quizás ya sea avería, que quede claro.
Esta presentaba problema de fuga y revisándola no encontré problemas, solo algo de sulfatación, que se solucionó con limpieza, nada mas.
Foto Nº1 Apertura
Foto Nº2 Zona revisión/limpieza PCB y selector protección escritura
Foto Nº3 Zona de masa y zona a sellar por el fixo
Foto Nº4 Señalamiento de zona en la que aplicar pegamento sellador cara Nº1
Foto Nº5 Señalamiento de zona en la que aplicar pegamento sellador cara Nº2
Hola.
¿Alguien sabe dónde conseguir una DM1 o una DM2 de repuesto?
Tengo un SY77 pero no arranca, se queda congelado en mitad del arranque. He cambiado los condensadores de la fuente de alimentación, los de la pantalla que tienden a deshacerse, he repasado soldaduras... Pero la verdad es que no sé qué más hacer.
¿Alguna idea?
Gracias de antemano y un saludo.
¿Alguien sabe dónde conseguir una DM1 o una DM2 de repuesto?
Tengo un SY77 pero no arranca, se queda congelado en mitad del arranque. He cambiado los condensadores de la fuente de alimentación, los de la pantalla que tienden a deshacerse, he repasado soldaduras... Pero la verdad es que no sé qué más hacer.
¿Alguna idea?
Gracias de antemano y un saludo.
#1289 Sí, lo conozco. Ya lo pensé.
El caso es que no lo puedo hacer porque no termina de arrancar el sintetizador, no responde a ningún botón y la pantalla se enciende pero se queda blanca.
El caso es que no lo puedo hacer porque no termina de arrancar el sintetizador, no responde a ningún botón y la pantalla se enciende pero se queda blanca.
