Yamaha SY-77, SY-99 & TG-77 Usuarios

#1290 ¿Has comprobado el voltaje de la batería interna? Si tiene voltaje entre 0/ 2,5V reenplazala.
En ocasiones puede no iniciar si está mala. De todas formas pedir una placa base de recambio es la última solución, eso cuando se sabe que la placa tiene fallos graves y múltiples. Lleva el sinte a un servicio técnico y que te hagan un presupuesto, puede ser algún componente defectuoso que no has diagnosticado o varios a la vez, nunca sabes.

Como comentas has repasado soldaduras pues yo las volvería a revisar, por si esas soldaduras están correctas y no están tocando otras pistas..

#1291 Sí, también lo he comprobado, no es la batería.

Y al igual que comentas, el siguiente paso que tenía planeado es llevarlo al servicio técnico. ¿Sabéis de algún sitio en la Comunidad de Madrid o en Toledo?

#1292

Tienes varios:

https://synthdamage.ueniweb.com/

https://musisat.es/es/

https://moogchild-synthdrome.com/

Y algunos privados que necesitas alguna recomendación de conocidos, pero los hay, varios además.

Contacta con los tres y el que mejor "vibra" de te de pues se lo llevas. Merecerá la pena, es un buen cacharro.
¡Saludos!

Yo también creo recordar que la pulsación de las teclas se hace antes de encenderlo y ya con la tecla pulsada le das al botón de encendido creo que era algo así

2024 - 35 aniversario del SY77
¿Alguien más se anima a mostrar su versatilidad?
Saludos cordiales
PD. No es mi contenido

F7h escribió:

¿Alguien más se anima a mostrar su versatilidad?

No me desafíes, es capaz de mucho mas que eso.

La cosa es que tiene 3 bucles y está usando uno, suena a FM tipo DX primario.
La gracia es hacerlos sonar a sonidos que no recuerdan a esos timbres. Y eso da trabajo, bastante.

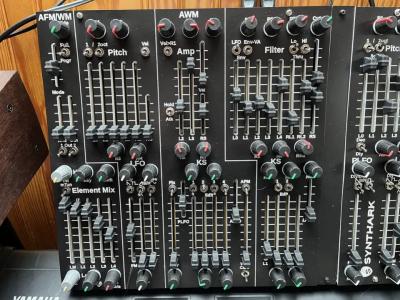

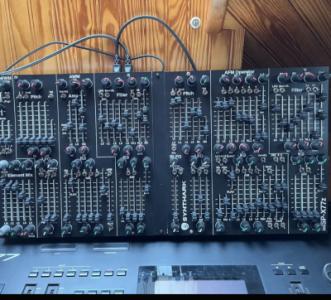

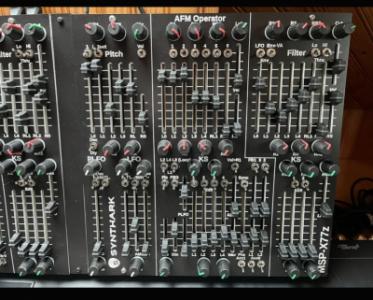

Pues este no lo conocía

#1297 la parte que les falta a los sy/tg

#1297 Ni yo tampoco. Parece una especie de prototipo primario del fabricante Synthark. Muchoo trasto, es mas grande el controlador que el sinte.

Estos cacharros sin editores no son manejables, son así de puñeteros.

Buenas, al final se ha muerto definitivamente la batería de mi sy99. Creo que va soldada. Alguien conoce o guarda algún manualillo para su substitución o cambio?

gracias

Hola. Cambiar la pila no es muy complicado pero si hay que tener paciencia. Puedes mirar cualquier video de como cambiar las baterias de respaldo soldadas. Basicamente tendras que desmontarlo y sacar la placa donde va la bateria. Desoldarla y poner una base para usar una bateria normal CR2032. El polo positivo normalmente va marcado en el circuito y te recomiendo que uses una pulsera de puesta a tierra para no cargarte nada con la estatica al manipular los circuitos. Lo dicho.... paciencia.

#1300 El problema que te vas a encontrar es que no se puede sustituir de manera directa la batería por un zócalo porque los zócalos tienen un patillaje que no coinciden con el del sinte, tanto el SY-77/TG-77 y SY-99 tienen soldada a la placa un modelo con una separación algo mas ancha.

Hay varias soluciones:

1º Ponerle una del mismo tipo que la tiene ahora y te ahorras la adaptación. Mira el primer vídeo.
2º Cortar la batería interna con un alicate de corte y dejar los bornes positivo y negativo, soldar un cable a los bornes y también al zócalo, colocar la batería y dejar el zócalo con la batería a un lado con un poco de silicona de sellar, para que no se pueda mover o caer el zócalo.
3º Desoldar por completo la batería (hay que desmotar un montón de placas) y hacerle un talado al agujero de batería original para que puedas instalar el zócalo nuevo y soldarlo sin problemas.

También podrías comprar una cajita en la que puedes meter la CR2032 y ponerle un cable, que las venden en tiendas de electrónica y así te evitas hacer el taladro. En el segundo vídeo que adjunto se ve.

Vídeos hay un montón:

Cambiada pantalla y pilas de mi sy99

Su puta madre en verso, menudo curro de puntillismo. Nunca mais.

Por cierto, el Sy85 que modelo de pantalla utiliza?

Ya que me he liado, me lio tambien con el.

marcianus escribió:

Su puta madre en verso, menudo curro de puntillismo. Nunca mais.

Felicitaciones, si. No es nada fácil. Misma tesitura estoy yo ahora con el JV-880 de Roland. Su p madre!
La que tiene se ve aceptable pero está a un 50% del brillo que tenía y es un quisquilloso del carajo para aceptar displays.

Por lo que sé la del SY-85 no tiene nada que ver, sería una del tipo 40x2 caracteres. Pero prepárate, la misma repera, porque hay que mirar las especificaciones del patillaje, voltajes y compatiblidad, que como le pasa al 880 envía al lcd voltajes desde la pcb muy altos y si le metes una no compatible o que no esté modificada con resistores las revientas antes de empezar el trabajo.

En todo caso mirar el manual de servicio a veces no sirve, habría que desmontar el LCD y revisar el modelo que tiene instalado y mirar fichas técnicas, y ahí luego a sufrir, porque en muchos casos las vas a pasar canutas para buscar compatibles.

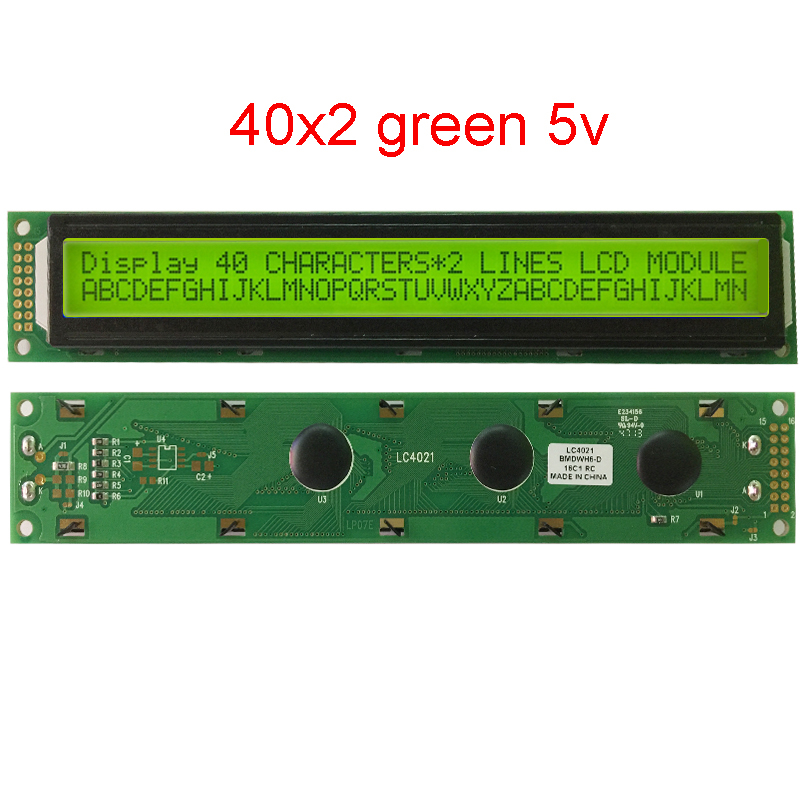

Del SY-85 son de este tipo:

Soundprogramer escribió:

Misma tesitura estoy yo ahora con el JV-880 de Roland. Su p madre!

Ya contaras como te va y el modelo correcto (por si me toca algun dia)

No descojonarse pero tenia la pantalla del sy99 desde hace la tira de años y nunca encontraba el momento del cambio y me daba mucha pereza. Pero un dia me despiste y se quedo encendido y se agotaron las pilas asi que ya que tocaba abrir pues a por todas.

Lo curioso es que la pantalla no es exactamente igual.
La original lleva un par de cables con un conector a la parte trasera derecha. La nueva no llevaba exactamente este par de cables sino que iban soldados a otra parte del propio PCB de la pantalla donde se conecta el ribbon que va a la mainboard (a una de ellas porque dentro lleva de todo)

Estaba acojonado pero parece funcionar correctamente y responde al control de contraste.
Tendria que haber aproechado para repasar algunos de los microruptores pero eso ya son palabras mayores.
Para otro año
