Mixers Formula Sound - (Hilo Oficial)

Zitro mod
#226 por Zitro el 16/04/2015
No sé si os mencioné este problemilla que estoy teniendo con los vúmetros. En cuanto lo arregle y le ponga faders nuevos (aunque los que tiene están bien; los limpié por si acaso, y no rascan nada), la pondré a la venta.

Pero vayamos por parte: el problema (le reemplacé el controlador de esa barra de LEDs, pero sigue igual, así que creo que será cosa del TL074):

https://youtu.be/y2vdeKgzogw



Un saludote.
Subir
OFERTASVer todas
  • -25%
    Slate Digital ML-1 Matte Black
    329 €
    Ver oferta
  • -48%
    Behringer Powerplay P16-M Personal Mixer
    129 €
    Ver oferta
  • -11%
    Focusrite Scarlett 8i6 3rd Gen
    177 €
    Ver oferta
joseluismoreno
#227 por joseluismoreno el 17/04/2015
Me pasaba lo mismo cuando la tenia y eran los tl074cn,los cambie y se soluciono. Por cierto que temazo el penúltimo. Me puedes dar info sobre el nombre por privI? Gracias zitro, por tus post.
Subir
Zitro mod
BrainKaos
#229 por BrainKaos el 18/04/2015
Buenas,

ayer me empezó a fallar un potenciómetro de la EQ en unos de los canales de la PM-90; el pote funcionaba, pero en la zona del mínimo había veces que el sonido se apagaba un poco y sonaba como "cerrado" por el canal izquierdo. Esta mesa tiene un sonido tan abierto que enseguida noté que algo no iba bien.

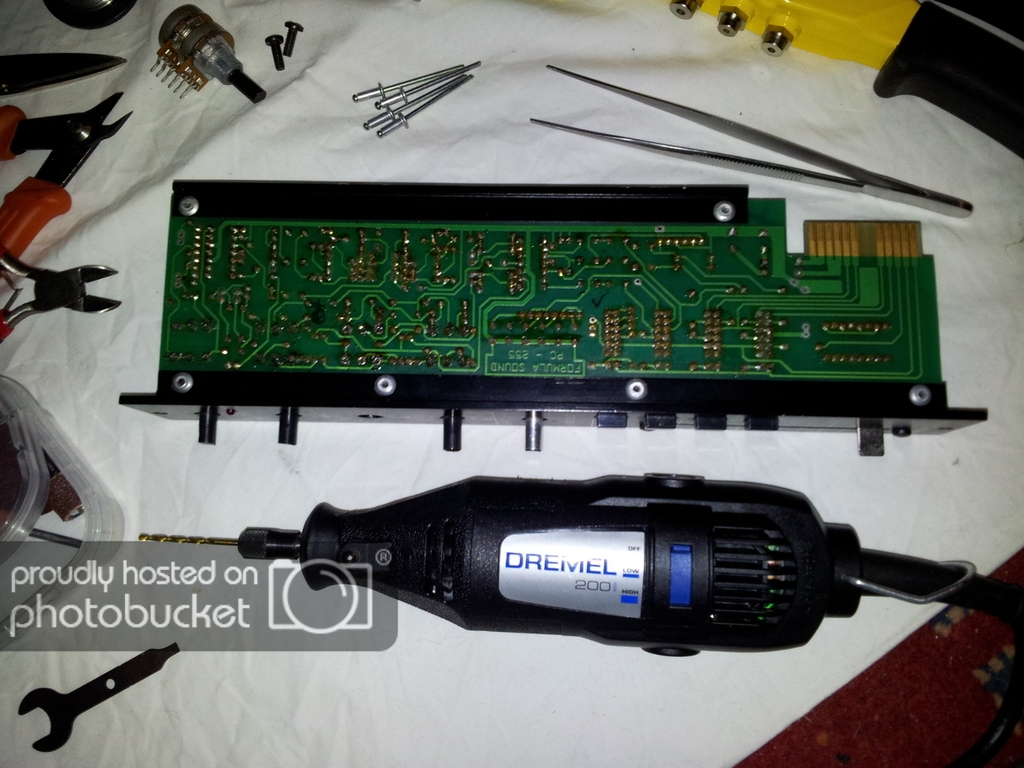

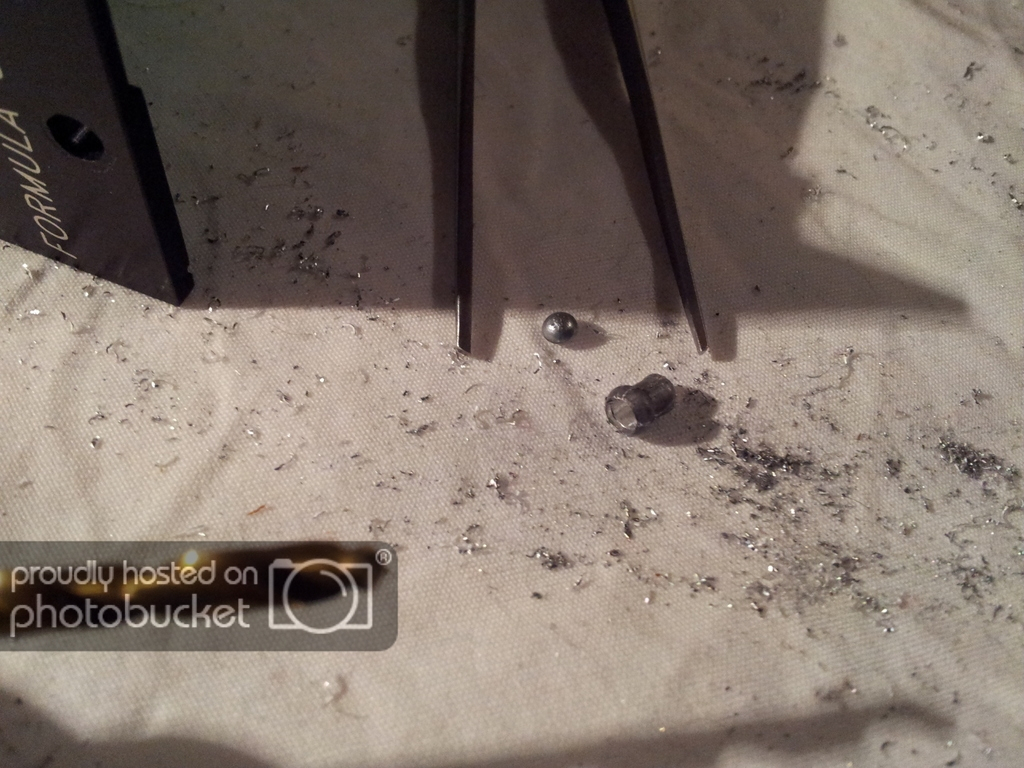

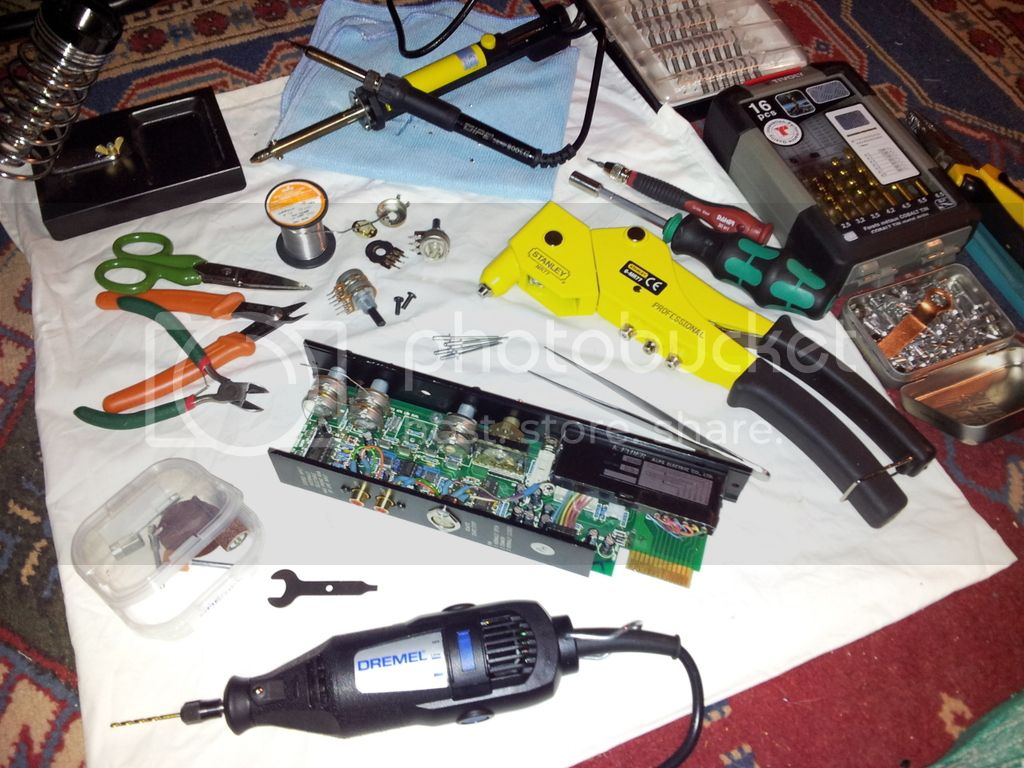

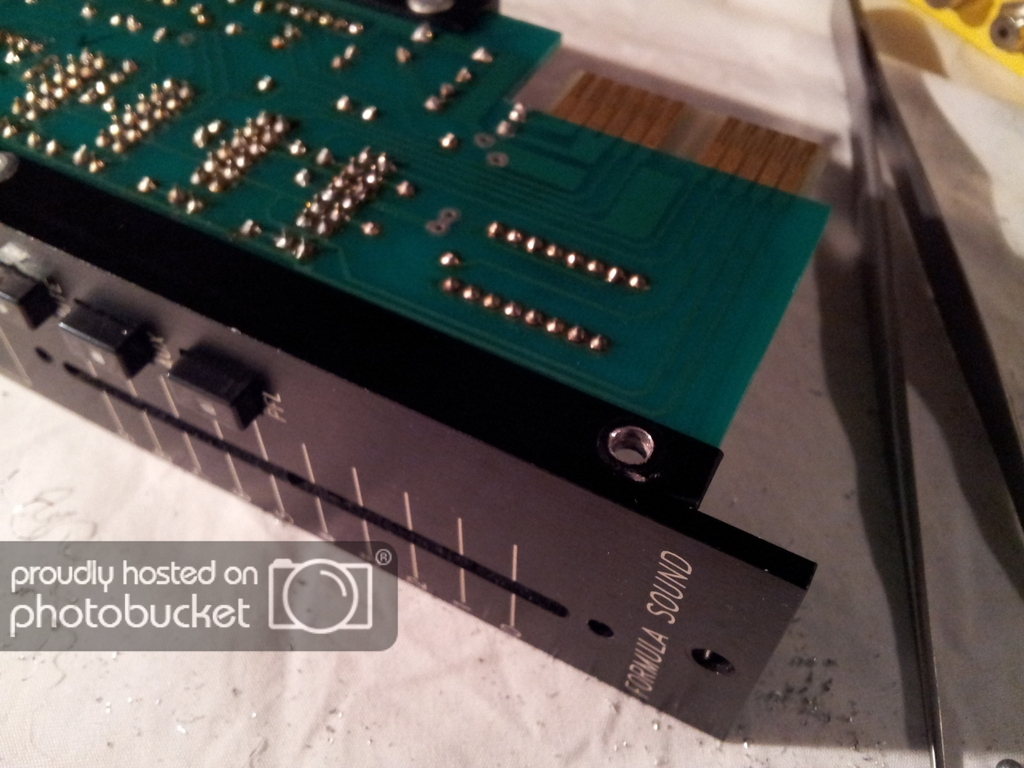

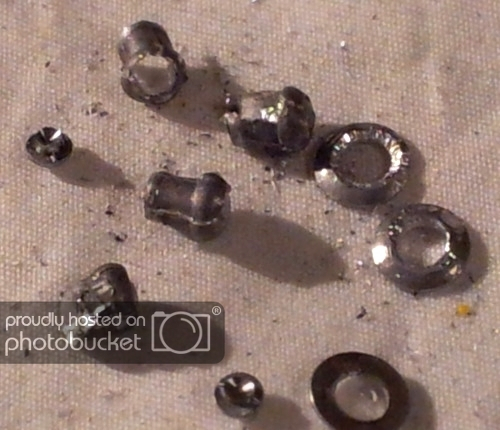

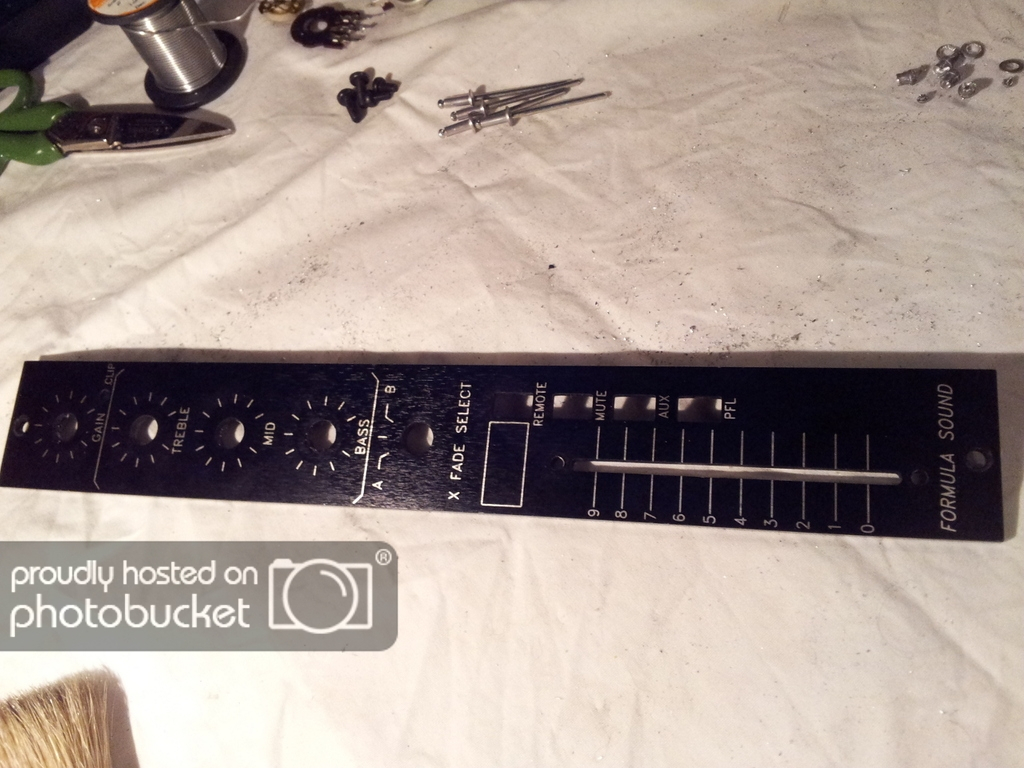

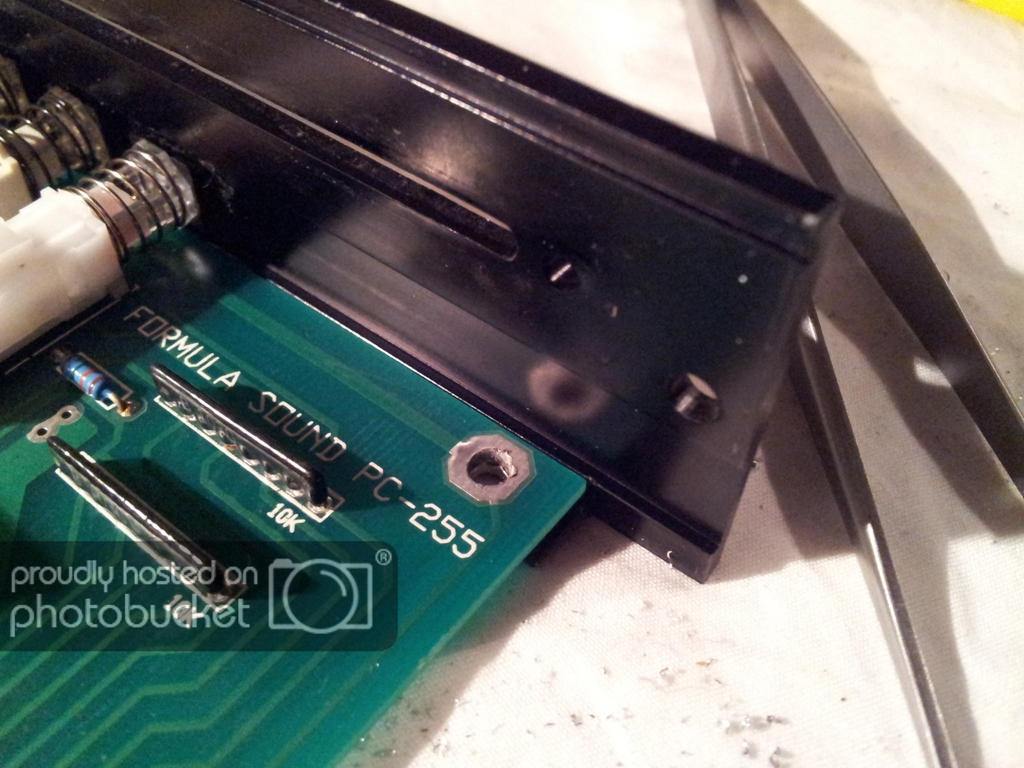

El caso es que me he puesto a cambiarlo hoy, y la verdad que el tema es bastante engorroso porque la operación no se puede hacer sin soltar la placa frontal, y para ello hay que quitar los cuatro remaches que la unen con la placa del circuito impreso, así que os podéis imaginar la que he preparado aquí con la Dremel y la broca para metales... :desdentado:

Parece una solución un poco drástica, lo sé, pero así es como lo hacen varias personas con larga experiencia en reparar PM-90's.









Bastante cristo para cambiar un pote... me explico; sacarlo lo sacas si vas desmontando el cuerpo, y luego por debajo del circuito impreso le cortas un par de milímetros las seis patillas... con eso ya se libera, pero luego colocar el nuevo es imposible... no entra ni de coña; al ir a meterlo, la primera fila de patillas del pote pega contra la resistencia que hay en mitad de los seis agujeros del circuito impreso, y la segunda fila de patillas choca contra ese pequeño condensador de poliéster cuadrado color gris metalizado...

¡aaaaaaarrrrrggggggggggg! :machaca: ... jajajja

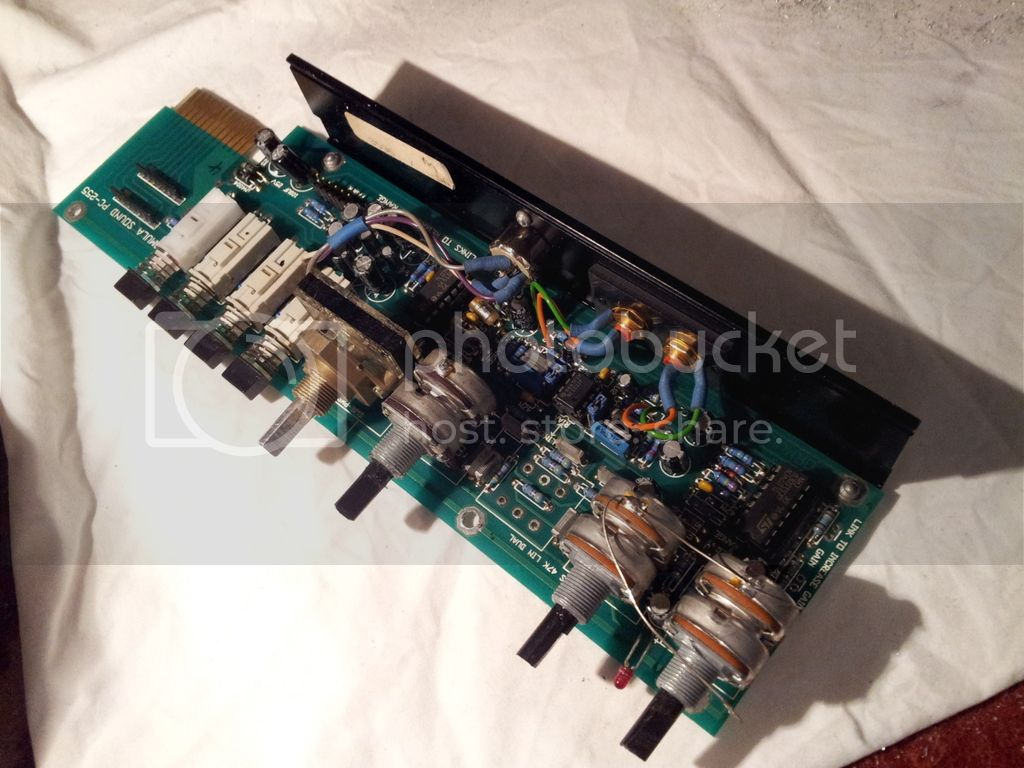

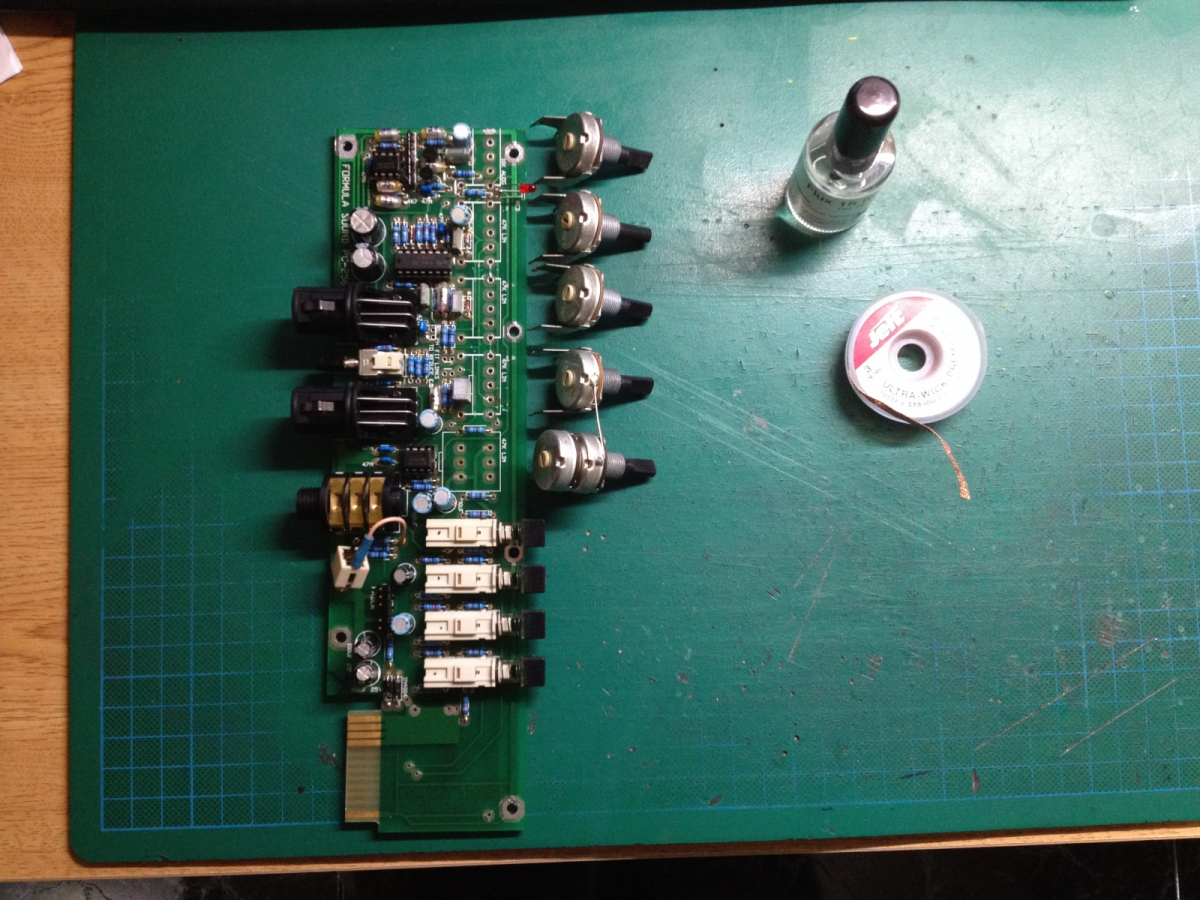

Asi que visto lo visto, y teniendo en cuenta que el pote de los graves también está viejo (comparad el color con el de ganancia y agudos), y ya que la tengo desmontada por completo, voy a aprovechar a cambiarle todos los potes por unos nuevos que tengo fichados, a ver qué tal me sale la jugada:

Hay uno del fabricante OMEG que es de plástico conductivo, y que sé con total seguridad que por dimensiones y demás encajaría perfectamente en la PM-90, pero como tenía en mente buscar potes "pata negra" compatibles, quiero intentar localizar algún otro modelo más que sea de 47K, porque de momento sólo tengo fichados dos y tampoco es que sean para echar cohetes:

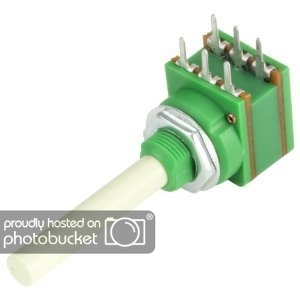

OMEG

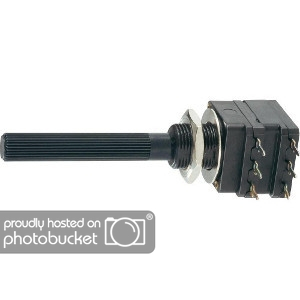

PHIER


En 50K sí que encuentro algún pata negra que podría encajar, aunque sigo sin encontrar los Bourns...

EMG

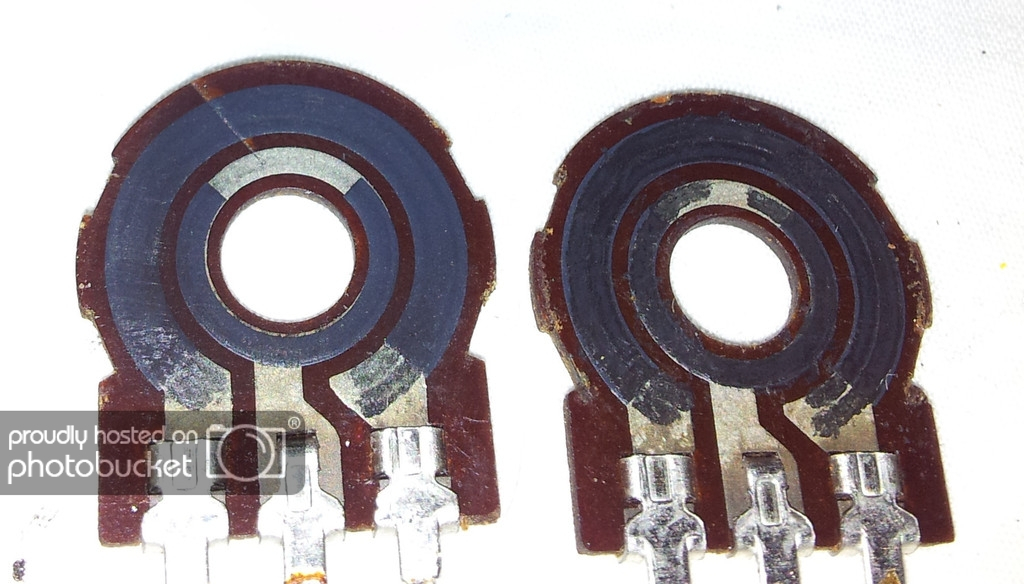

Por cierto, dejo aquí una foto de las pistas del pote averiado de CITEC (pobrecillo... :desdentado: ):


Seguiremos informando...

Saludos,

PD: los pulsadores de pfl, mute, remote, etc, también los tengo pendientes de búsqueda (por si alguien sabe algo).
Subir
david laroke
#230 por david laroke el 18/04/2015
hola brain,respecto a los pulsadores pfl,mute,remote, aqui en españa,lo que pueden tener algo en stock,son los de lexon,esta gente suelen tener repuestos nuevo y de segundamano de f.s.
Subir
BrainKaos
#231 por BrainKaos el 18/04/2015
#230

¡Hola David! gracias por la ayuda tío, pero lo cierto es que prefiero enterarme de qué pieza se trata y si es posible conseguirla por mi mismo en Internet, jeje.

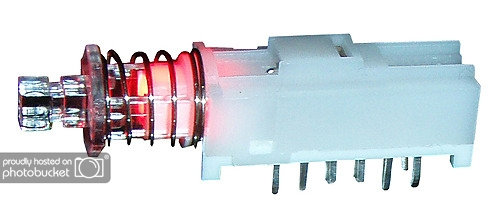

La pieza en cuestión se conoce como "Push Button Switch", o en este caso en concreto sería más bien "Illuminated Push Button Switch".

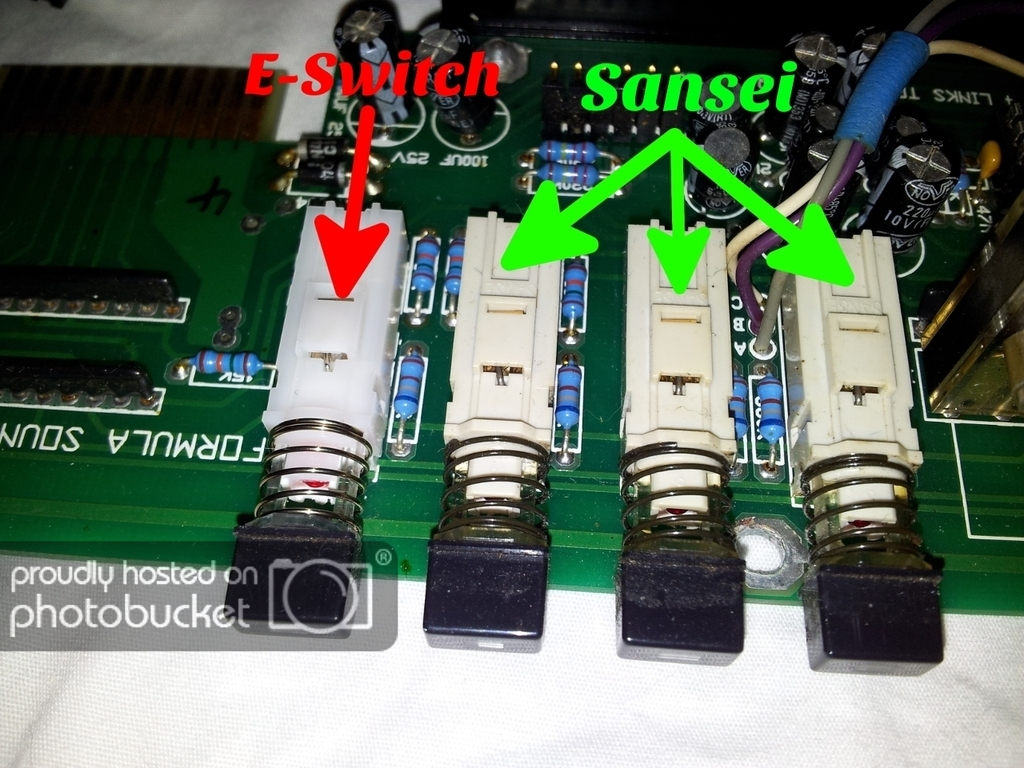

No me ha costado mucho encontrarlos; he mirado bien en la placa de este mismo canal que estoy reparando, y si te fijas bien hay uno que tiene un color blanco que destaca de los demás (y el del muelle también), lo que quiere decir que ese pulsador en concreto es reciente o está bastante nuevo... además se nota al tacto.


Supongo que lo cambiarían por una avería, y menos mal que fue así y que ahora tengo uno de estos nuevos reparados, porque lo he mirado bien y veo que el fabricante es distinto al de los otros pulsadores viejos... El que está nuevo lleva inscrito las letras "WB", que tras investigar en Google, parece que es una serie del fabricante E-Switch (U.S.A), y los viejos en cambio llevan inscrita la palabra "Sansei", que es un fabricante de Japón.

He investigando un poco, y parece que Sansei ya no fabrica este modelo, así que seguramente por eso le han metido el de otro fabricante... o sea, que estos que hace E-Switch parecen ser el reemplazo que va bien para los pulsadores originales de Sansei.


Pensaba que serían de Alps, pero ya veo que no. Por cierto que, tienen 14 terminales para soldar, aguantan 10.000 ciclos, y cuestan unos 2€ en las tiendas donde los he localizado.

:P
Subir
david laroke
#232 por david laroke el 18/04/2015
ok,brain yo creia que te referias a los pulsadores negros de plastico
Subir
Zitro mod
#233 por Zitro el 19/04/2015
Puede que en ALPS sean las series SPUJ y SPUN, que recuerdo haberlo mirado -sin LED- para las SCLAT.

Un saludote.
Subir
ernesto_santamaria
#234 por ernesto_santamaria el 20/04/2015
Buenas tardes chicos.

En la falla a la que pertenezco estamos renovando la cabina de dj y estoy buscando una mesa de mezclas. Como ya os dije, soy un enamorado de mi PM90 y me gustaria colocar otra alli. Si, se que es un avion y que alli no se le va a sacar todo el rendimiento, pero como soy yo el que va a estar alli haciendo bolos de vez en cuando, pues es lo que quiero, jejeje.
Si alguien tiene pensado poner alguna en venta que me lo diga por privado.
Lo que ando buscando es una que tenga minimo un canal de micro y 4 de phono, aunque si son mas no hay problema. Y evidentemente que este completa de caps y funcione bien, sin chasquidos ni crujidos.
En mercasonic esta la de imnotiko a un precio de 400 euros, pero despues de tres dias no me hago con el.

Lo dicho, si alguno quiere vender su joya +- por ese precio, que se ponga en contacto conmigo.
Un saludo!!!
Subir
ernesto_santamaria
#235 por ernesto_santamaria el 21/04/2015
Ya tengo la PM90 para la falla, yupiiiiii!!!!!!!!!!.
No me ha salido mal de precio y es el tipico chasis de 8 canales, con uno de micro, 6 de linea/phono y un modulo ciego.
Aun no he tenido tiempo para probarla a fondo pero con una limpiadita tiene un potencial increible. Si es que estos trastos son tanques!!!!!

Hay un par de preguntas que os queria hacer:
- Me gustaria cambiarle los caps de los faders porque los tiene de dos tipos diferentes y he encontrado estos en ebay: http://www.ebay.co.uk/itm/261854745640?ssPageName=STRK%3AMEBIDX%3AIT&fromMakeTrack=true
Imagino que los T-lever son los que le van a estos faders, no?. Sabeis de otros mejores y mas baratos?, los teneis localizados?

- Y otra cosa que me gustaria cambiarle son todos los tornillos del frontal, puesto que estan bastante oxidados. Hay alguna forma de quitarles el oxido sin reventarlos?, o mejor cambiarlos por unos nuevos?.

Un saludo.
Subir
ernesto_santamaria
#236 por ernesto_santamaria el 22/04/2015
Hoy ya he podido desmontarla para verificar sus tripas y me he llevado un chasco. Dos de los canales no llevan los faders Alps chulos "antimierda". Los han sustituido por otros Alps pero normales, ggrrrrr!!!!!!!!. Ya notaba yo que se deslizan de forma diferente. Mecachis!!!

Por lo demas todo perfecto. Solamente le falta una de las tuercas de plastico que sujetan un conector jack trasero, justamente el de salida de subgraves. Asi que os pido un poco de info por si alguno teneis localizadas las piezas en Ebay.

Necesito los caps de los fader, y resulta que al desmontarlos no llevan los que van a cabados en "T". Son normales de 8x1.2mm. Es curioso, porque mi PM 90 si que los lleva en "T".

Necesito repuesto de todos los tornillos del frontal. La metrica es rara. Hacen 3.47mm de diametro de rosca.

Necesito la tuerca esa de plastico del jack.

Necesito la referencia de los fader antimierda.

Se que es mucho pedir, pero si alguien tiene localizados los links donde poder comprar todo esto agradeceria mucho que me los pasara.


Otra cosa que le he notado a la mesa es que hay dos canales que suenan mas bajos que el resto pero bueno, a esto ya llegare cuando me toque desmontar cada canal completamente para la restauracion cañera.

Un saludo a todos y buenas mezclas!!!
Subir
Javi Rollo
#237 por Javi Rollo el 23/04/2015
Los caps de los faders que necesitas también los tendrás con ese encaje. Ese mismo vendedor de eBay tiene creo, lo que si nunca e encontrado son caps con el tacto de goma que son los que me gustan, todos esos de eBay son todo de platico

Saludos y felicidades por la pm90
Subir
ernesto_santamaria
#238 por ernesto_santamaria el 23/04/2015
Empezamos ...........

Subir
1
ernesto_santamaria
#239 por ernesto_santamaria el 23/04/2015

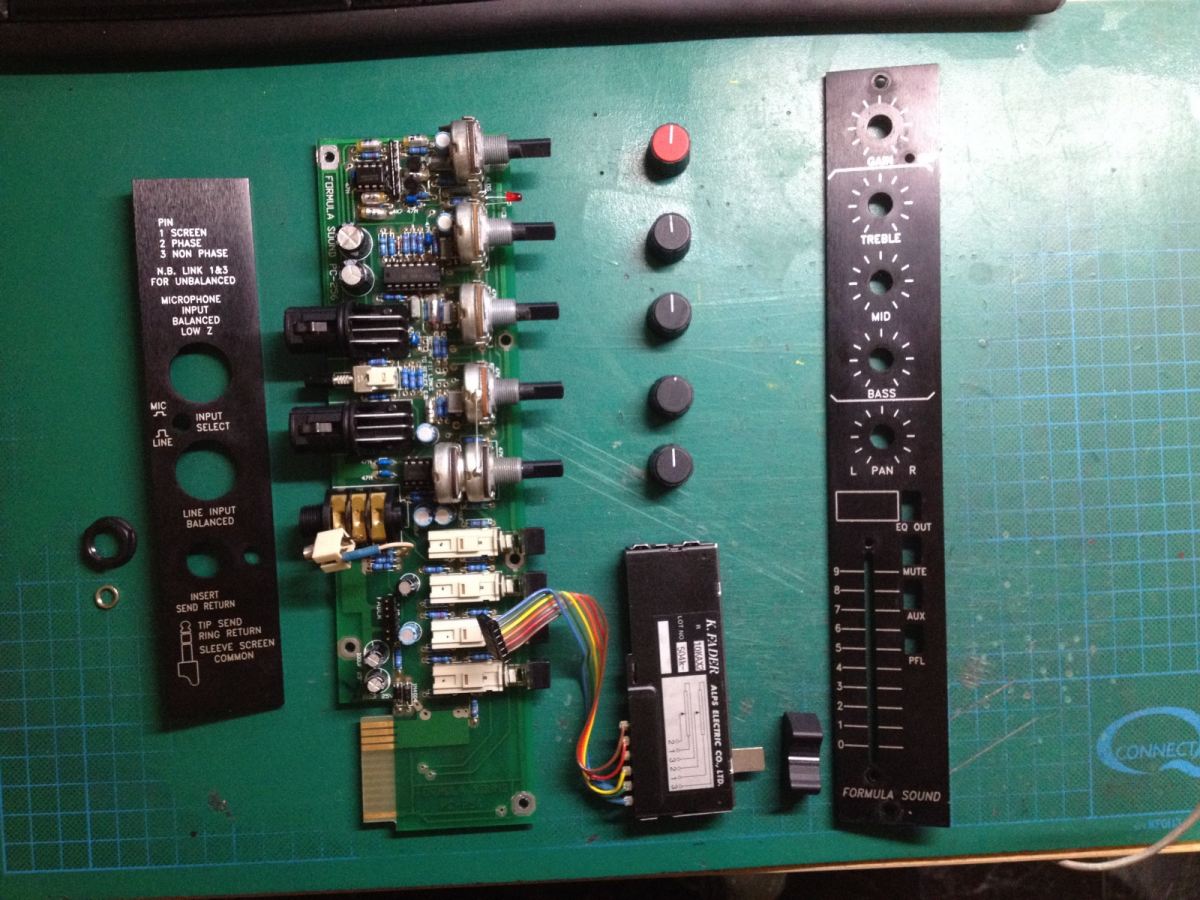

Lo mas chungo ya esta hecho.....
Dos horitas me han costado de sacar.

Subir
BrainKaos
#240 por BrainKaos el 23/04/2015
#238 Hola Ernesto!! tío... compañero de PM-90!! jaja, de verdad que lo siento, pero estoy teniendo una semana horrible no, lo siguiente... aunque este finde prometo sacar un rato y comentar unas cuantas cosas sea como sea!!

Un saludazo!! ;)

:birras:
Subir
