Previo de micro a válvula

Ha venido mi hermana a hacernos una visita y casualidad le ha traido a mi padre unas chapas rotuladas con laser del taller, asi que me ha faltado tiempo para pedirle que me haga el frontal. asi me queda el problema de la serigrafia resuelto y ademas el material tiene buena pinta. en dos o tres años cuando se acuerde de hacermelas ya os subo fotos!

#196 Hombre esas ocasiones hay que aprovecharlas, jeje. Ahora si fuera mi hermana, no iba a esperar a que se acordara, le daría el coñazo a diario, jaja ...

#197 #196 Yo tambien le daria el coñazo seguro!!! ademas a laser deben de quedar que no veas!!! yo le cambiaré el diseño frontal por el tema de meterle el vumeter, si las hace pagandole me das un toque que lo mismo .......

si me haces el diseño en autocad le paso las dos y que las haga que me parece que no me va a cobrar nada.. en lineas blancas lo que hay que cortar y en naranja lo que quieres dibujar.
yo ahora estoy dibujando la mia... vosotros sabeis de que diametro son los botones?

Los rotatorios en la rosca, hacen 9,5mm de diámetro. los jacks y el pot log de 47k por el estilo.

Bueno, ya he cortado las pistas. Los cables los he soldado por debajo, para dejar la placa un poco mas limpia. Luego pongo fotos.

Cuestión ... Veo en la placa que la salida de audio, la vía de tierra (la central) no va a ninguna parte, es un pad aislado. ¿Vosotros pensais soldar el cable de masa aún no yendo a ningún sitio?

Por lo demás, tengo ya casi los paneles de mando, a falta de una resistencia de 12k y condensadores, que por alguna razón no pedí. Le he cortado los pernos, y puesto los knobs, para ver que todo quedaba en su sitio. Ya queda menos.

A ver si subo fotos después.

P.D. Lo de los paneles ... cabrones, me dais envidia. Si los hace por encargo (pagando) dame un presupuesto a ver si me sale rentable.

a mi me da igual pedirle tres... luego que me los haga es otra cosa.. =D

tu solker lo quieres normalito no? porque asi le digo que haga dos como el mio y si hay suerte no pone pegas.

yo ya tengo el dibujo pasado a autocad con las medidas cojidas del original, si Neosinth quiere el panel diferente pues hay que hacer otro dibujo distinto pero si se lo pongo todo en el mismo archivo, al laser lo mismo le da hacer uno que tres.

os adjunto el archivo .dxf por si le quereis hechar un ojo...

Hay algún autocad reader? es que en el mac no lo puedo ver

Ahí van unas fotiquis:

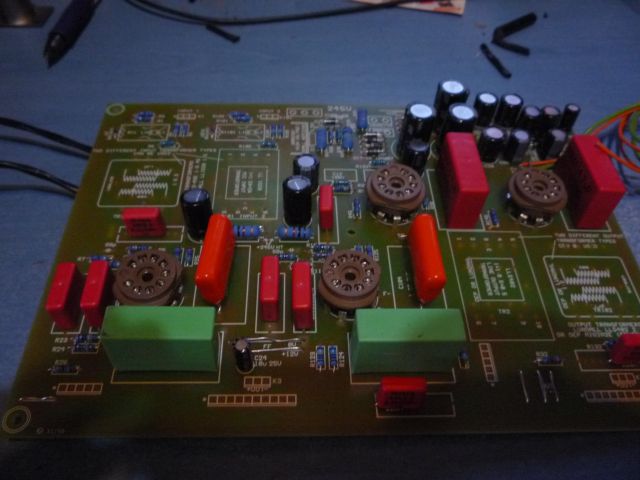

La placa al 90%:

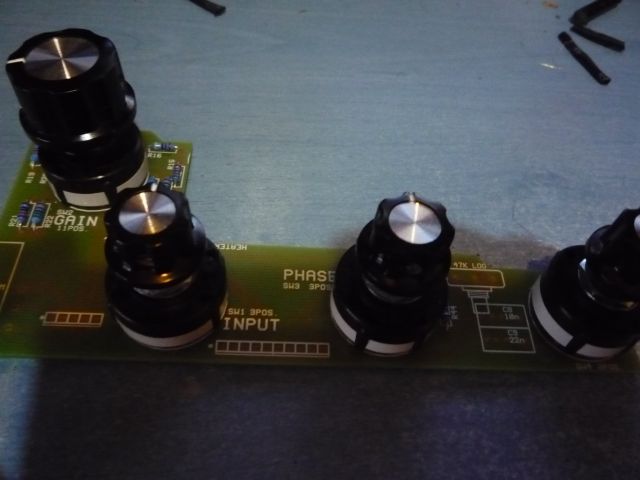

Los controles:

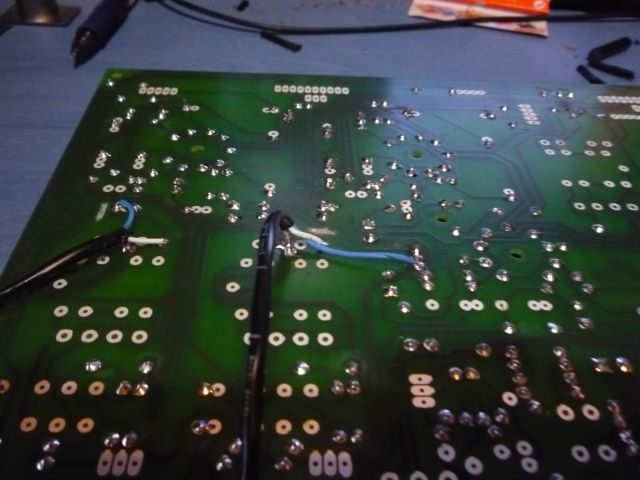

Practicando los cortes:

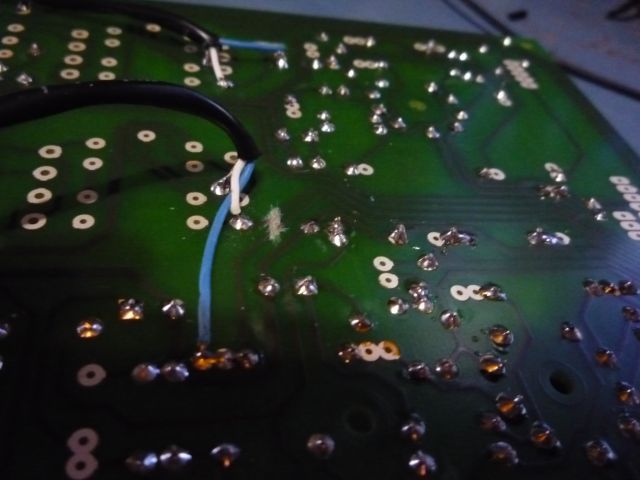

Corte 1:

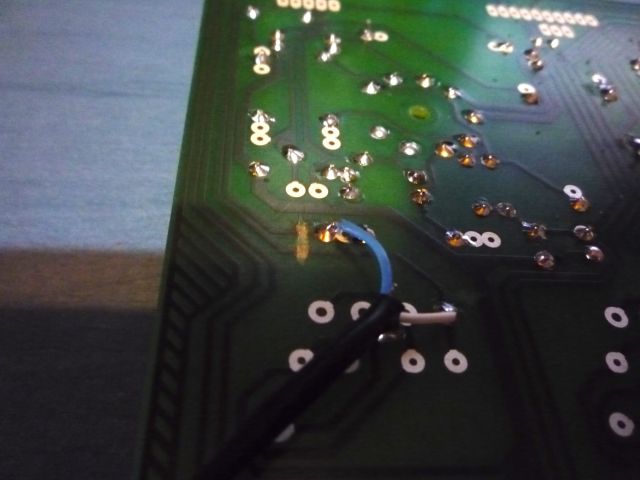

Corte 2:

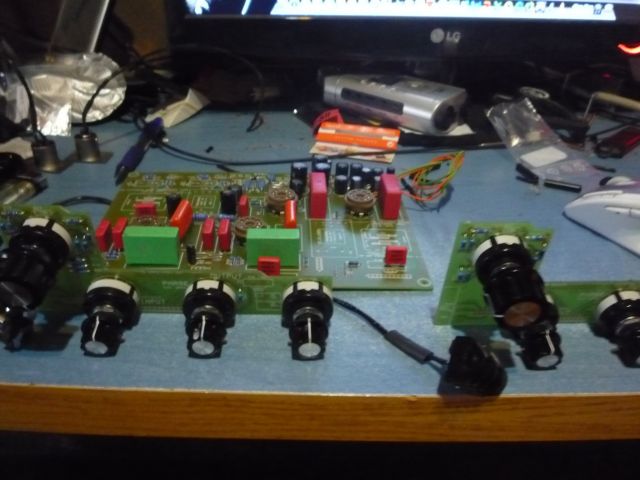

Una visión del "parato" sin caja:


Lo ves claro Neo?

Gracias por las fotos!
una vez hechos los dos cortes, conectas los jack de entrada directamente ahi en vez de conectarlos a las placas pequeñas no¿?

al final encajaste los sockets de las válvulas por lo que veo =)

te dejo el frontal en .jpg
por cierto, el color no es negro, será color aluminio o acero inox.

#199 Joder muchas gracias litan!!!! el problema es que yo de autoCAD ni idea, pero bueno voy a hablar con un colega aver si me lo puede hacer, y si no a unas malas a una amiga que es medio arquitecta y sabe manejar ese programa y te paso el diseño, me voy a poner ahora mismo a diseñarlo para pasarselo a mi colega y mandartelo lo antes posible
Una pregunta el diseño tiene que ser en alguna version especifica de AutoCAD??

solker escribió:

Lo ves claro Neo?

Lo veo perfecto solker muchisimas gracias tio , está superdetallado, era para asegurarme bien del corte de pistas mas que nada , cuando haga el corte del mio colgare fotillos tambien con eso si en un futuro hay algun hispasonico que quiera hacerse este previo tendrá aqui toda la info de modificaciones etc .....
Otra cosa solker los botones que tienes son los que tengo pensado de pillarme, los de Low-Cut,Phase y Input que son de 27 mm como este?? http://es.farnell.com/multicomp/cf-x3-m-s-6-4-e/mando-plastico-27mm-tapa-al/dp/1441056 y el de Gain y Output de 33 mm como este?? http://es.farnell.com/multicomp/cf-x2-m-s-6-4-e/mando-plastico-33mm-tapa-al/dp/1441055 . El grande de Gain y Ouput tengo pensado de comprarselo de 45 mm para que sea algo mas grande no se todavia ... como este http://es.farnell.com/multicomp/cf-x1-m-s-6-4-e/mando-plastico-45mm-tapa-al/dp/1441054

Litan el diseño puede ser el .jpg .bpm, etc... o en cualquier otro formato que no sea AutoCAD???

Neo, pasame a mi el diseño acotado y ya lo meto yo en autocad.
no prometo que me haga los tres, pero yo lo intento...

Ok de todas formas mi colega me lo va a diseñar y me lo puede pasar a cualquier formato que no sea autocad te pasare tambien el que me va a hacer mi colega aver si se puede, por el tema de que le va a meter simbolitos y cosillas para personalizarlo.

Muchas gracias tio si puede ser pues de muerte que no puede hacer las 3 pues nada tio no te preocupes, la intencion es lo que cuenta .
Un saludazo

tiene que ser en .dxf porque es el formato que lee el laser y ademas tiene que estar en dos capas de color blanco y naranja para diferenciar los cortes de los grabados...
