Bueno, pues he hecho algunas mediciones y tengo algunas imágenes, quizás demasiadas...

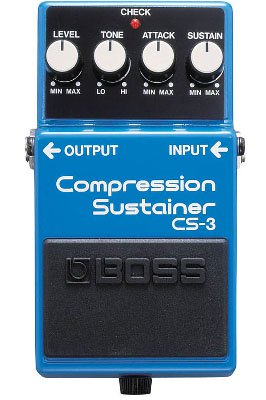

Éste es el pedal:
Los controles (básicamente):
- LEVEL, es el control del volumen final.
- TONE, es el filtro para controlar el color del sonido (más grave, más agudo).
- ATTACK, presumiblemente debería controlar el ataque del compresor, pero también afecta al release.
- SUSTAIN, es lo que controla la cantidad de compresión.
A la hora de operar con él, parece como si la señal atravesara el cacharro perfectamente de derecha a izquierda con los controles en ese orden, es decir: primero el SUSTAIN sube la señal que le entra al compresor (umbral fijo, como el control INPUT de un 1176), luego el ATTACK controla el ataque y el release, luego el TONE filtra la señal dándole el color deseado y por último el LEVEL ajusta el volumen final de salida. Por lo que veo en las pruebas, el comportamiento vendría a parecerse a un limitador con soft-knee más que a un compresor, ya que el ratio es directamente "aplastante". Por ahora no he podido ajustarlo para comprimir exactamente 6dB ya que al subir el SUSTAIN sube toda la señal, empieza a actuar el compresor pero no tengo manera de saber exactamente cuánto está comprimiendo (o no la he sabido ver). Así que me he dedicado a medir ajustes extremos y alguna que otra cosilla...
Iré poniendo las imágenes en posts distintos, porque si lo pongo todo junto sería un follón...
